По (11) чем > угол  тем > усадка стружки. При (1) угол скалывания 1 опр-ют по корню стружки.

13.Формула Тиме для определения угла сдвига.

(2)- уравнение Тиме для определения угла сдвига 1

14.Относительный сдвиг.

Относительный сдвиг  это отнош-е велич-

ны сдвига S к толщине слоя X притерпевшего

этот сдвиг

рис

При перемещении режущего клина фигуры

ABCK-ABDK те точкаD переходит в т B,

тС-D. Из D опускаем перпен-р на плоскость скалывания

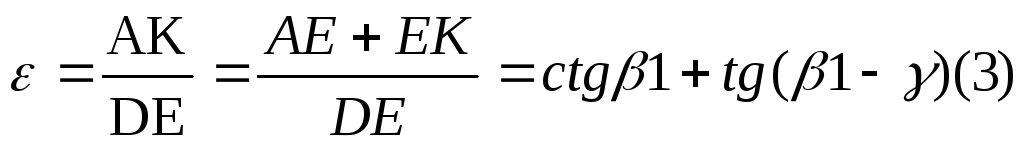

Уравнение 3 это фо-ла Бритна для опред

относ-го сдвига

Ур-е 3 подст в 2 получаем

Обычно относит-й

сдвиг считают по уравнению 4

определив усадку стружки.

15. Характеристики пластической деформации

срезаемого слоя.

  1. Усадка стружки К

  2. Угол сдвига 1

  1. Относительный сдвиг 

Усадка стр-ки не яв-ся точной характеристикой пла-кой деф-цией

срезаемого слоя т.к. при к<1 имеет место пласти-е деформа-и.

Каждому значению усадки стр-ки соответ-ет опред-й угол 1 ,т.е угол может служить

харктер-й пластич. деф-ей срезаемого слоя.

При К<1 с уменьшением усадки стружки относ-й сдвиг увели-ся. Из 3х характер-к наиболее уни-ный явл-я относ-й сдвиг т.к им можно польз-ся при к<1. При К>1 урав-ю с увелич. Кувеличивается.

16. Нарост на режущем инструменте.

Если при резании пластичных Ме резко вывести резец из зоны резания то на передней поверхности остается нарост.

Н- высота нароста

f- вылет нароста. Нарост обр-ся когда трение м-у стружкой и передней повер-ю больше трения м-у слоями стр-ки. В этом случаи стр-ка заторм-ся на перед-й пов-ти.

Нарост претерпивает большие пластические дефомации и его твер-ь в 2-3 раза больше

Твердости материала заготовки поэтому нарост может выполнять роль реж-го клина.

Первым исследовал нарост Усачев. В процессе рез. Нарост увел-ся достигает определенной высоты и разруш-ся при этом часть нароста уносится сходящей стр-й, а др. часть намаз-ся на обраб-ю повер-ть и увелич. Rz. При разрушении наростарезко изменяется и в рез-те измен-я пласт-й дефор-ии и усилия резания, а колеб-я усилий резания приводит к паоявлнию виб-ии. С точки зрения прцессов резания образование нароста т.к. увел-сяRz и вибрации.

17.Влияние скорости резания на нарост.

Рассмотрим обр-ку углер-й стали типа Сталь45.

В 1 м диапазоне нарост необразуется . В 2м-на уч-ке АВ нарост увелтчч. И в тВ при скор20-30м/мин увел. На макс-ю величину. В 3м с увелич ск-ти 50-80 м/мин исчезает.

В 4 м нарост необраз. При чист обр. надо исп 1 и4 диап-н. 1 исп при нарезании резьбы метчиком.

18.Способы устранения нароста

При некоторых условиях резания на переднец поверхности инструмента появляется слоистое металлическое образование, называемое наростом. Причиной наростообразования служит возникновение несимметричной клинообразной застойной зоны упрочненного материала впереди режущенго клина, а также торможение тонких контактных слоев стружки на шероховатой передней поверхности инструмента.

Для борьбы с наростооброзованием, в особенности при чистовой обработке, необходимо правильно выбрать режимы резания и геометрические параметры инструмента, применять смазку и охлаждение, тщательно затачивать и доводить поверхности режущего инструмента.
