Правило шести точек
Для обеспечения неподвижности или однозначного положения заготовки или изделия в избранной системе координат на них необходимо наложить шесть двухсторонних геометрических связей, т.е. лишить заготовку или изделие шести степеней свободы.
Лишение шести степеней свободы – это полное базирование.
Если однозначность положения не обязательна, то заготовка может лишаться при базировании и меньшего числа степеней свободы – это неполное базирование (упрощенное).
а) б)
Рис. 3 – Эскиз заготовок с полузакрытым пазом (а) и с открытым (б)
При обработке партии заготовок на настроенном станке размер В обеспечивается инструментом (рис.3).
В случае (а) заготовка должна лишаться всех шести степеней свободы.
В случае (б) заготовка может лишаться пяти степеней свободы для обеспечения точности размеров В и С (кроме перемещения вдоль оси Y). Но для обеспечения величин врезания и перебега фрезы при обработке партии заготовок на настроенном станке заготовку необходимо лишить перемещения и вдоль оси Y.
В обоих случаях при закреплении заготовки она будет лишена 6 степеней свободы.
ПОНЯТИЕ О БАЗАХ И ВИДЫ БАЗ (ГОСТ 21495-76)
База – это поверхность или выполняющие ту же функцию сочетание поверхностей, ось или точка, принадлежащие заготовке или изделию и используемые для базирования.
а) б)
в) г)

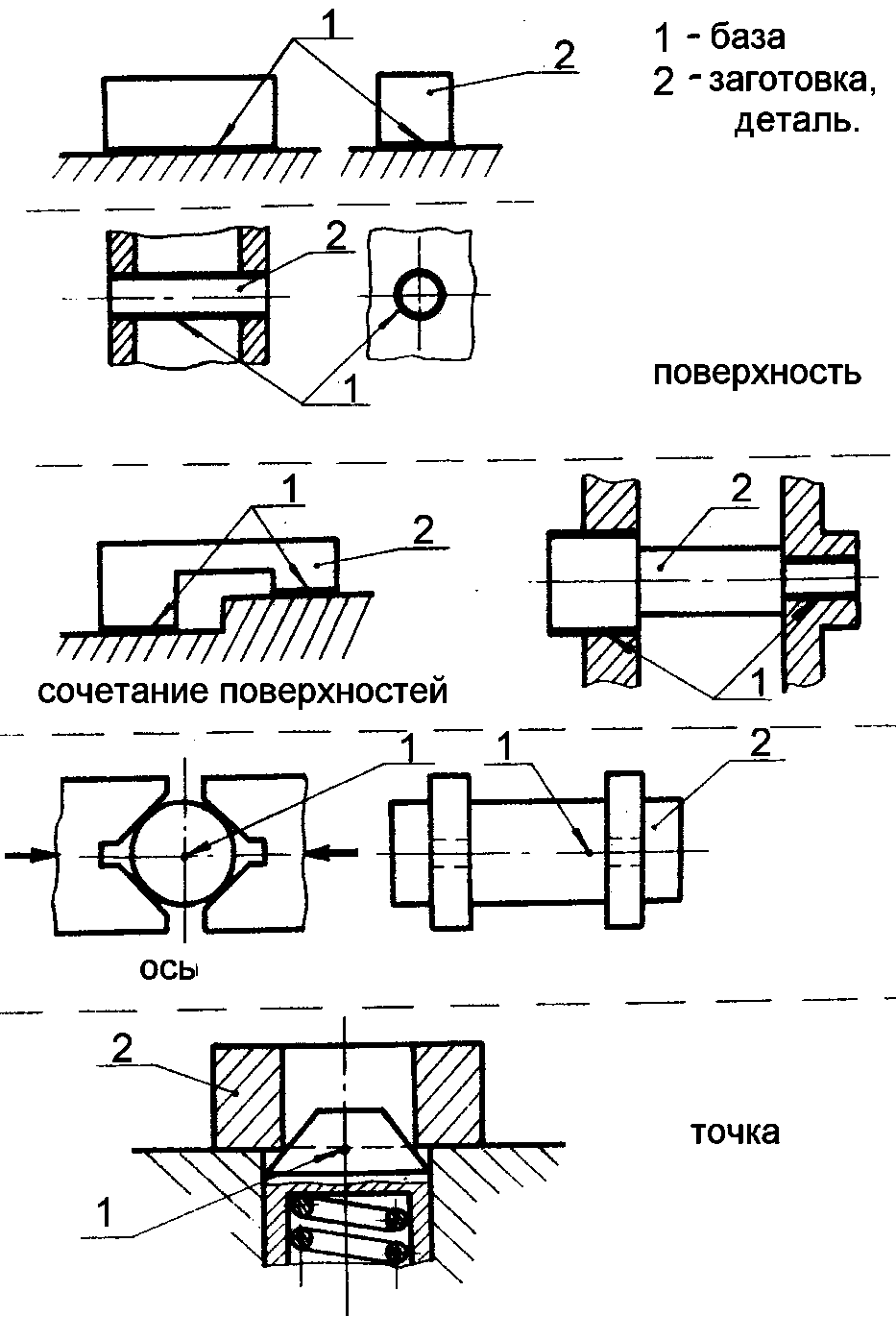

1 – Базы; 2 – Заготовка
Рис. 4 – Виды баз
На рис.4 базами являются поверхности (а), сочетание поверхностей (б), ось (в), точка (г).
Схема базирования – это схема расположения опорных точек на базах заготовки или изделия.
Рис. 5 – Пример схемы базирования
Классификация баз
По назначению
конструкторская: основная и вспомогательная;
технологическая;
измерительная.
По лишаемым степеням свободы
установочная;
направляющая;
опорная;
двойная направляющая;
двойная опорная.
По характеру проявления
скрытая;
явная.
Конструкторская база – база, используемая для определения положения детали или сборочной единицы в изделии.
Основная база – это конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения ее положения в изделии.
Вспомогательная база – это конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения положения присоединяемого к ним изделия.
Технологическая база – база, используемая для определения положения заготовки или изделия в процессе изготовления или ремонта.
Измерительная база – база, используемая для определения относительного положения заготовки или изделия и средств измерения.
При обработке поверхности измерительная база – это поверхность от которой производится измерение, т.е. задан на чертеже размер.
Характеристика технологических баз по лишенным степеням свободы
Установочная база – база, лишающая заготовку или изделие 3-х степеней свободы: перемещения вдоль одной координатной оси и поворотов вокруг двух других. На рис. 5 опорные точки: 1, 2, 3.
Направляющая база – база, лишающая заготовку или изделие 2-х степеней свободы: перемещения вдоль одной координатной оси и поворота вокруг другой. На рис. 5 опорные точки: 4 и 5.
Опорная база – база, лишающая заготовку или изделие 1-й степени свободы – перемещения или поворота относительно оси. На рис. 5 опорная точка 6.
Двойная направляющая база – лишает 4-х степеней свободы: перемещений вдоль 2-х осей и поворотов вокруг этих осей (рис. 6 а).
Двойная опорная база – лишает 2-х степеней свободы: перемещений вдоль двух координатных осей (рис. 6 б).
Скрытая база – воображаемая плоскость, ось, точка (рис. 6 в).
Явная база – реальная поверхность, разметочная риска или точка пересечения рисок (рис. 6 в).
а) б)
в)

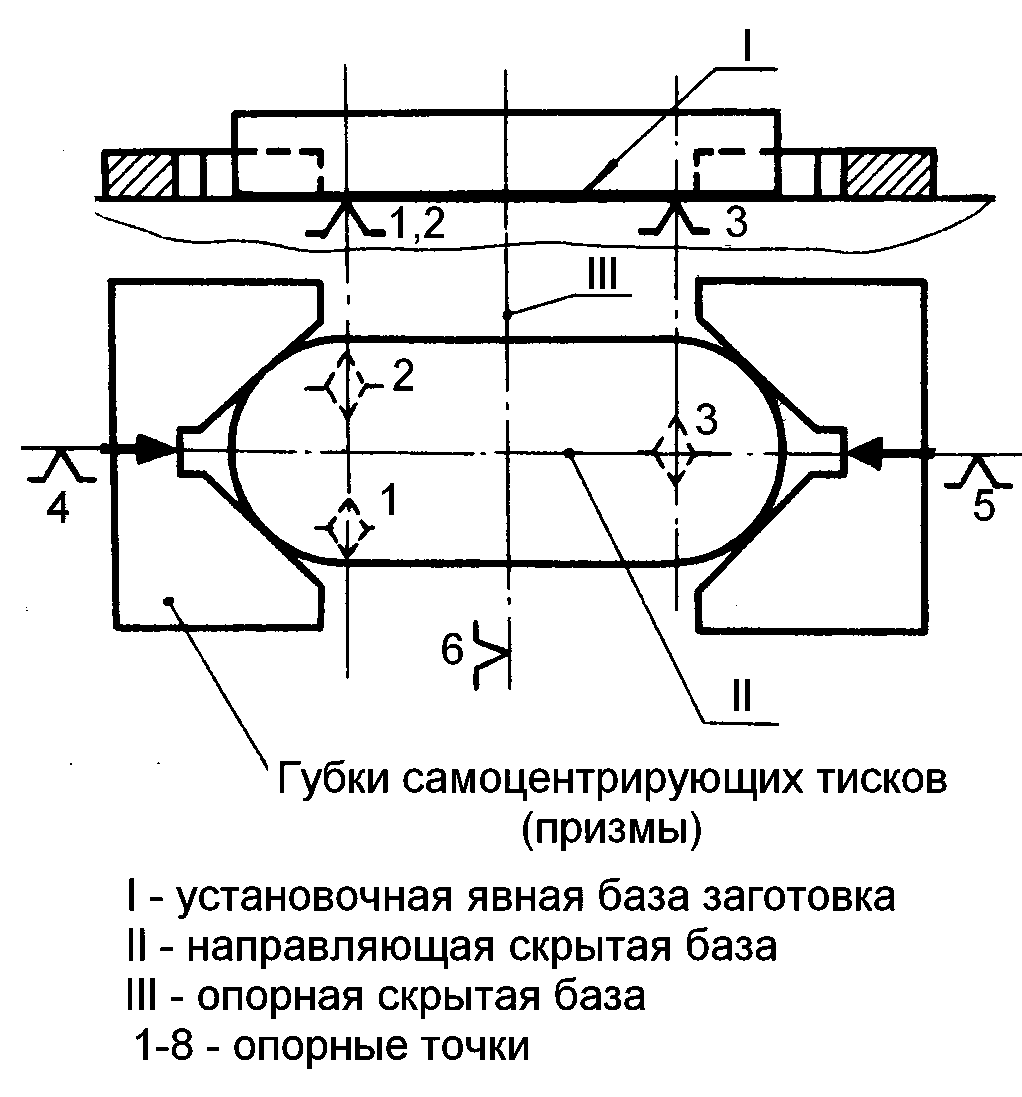

1 – базы; 2 – заготовка.
І – установочная явная база; ІІ – направляющая скрытая база; ІІІ – опорная скрытая база
Рис. 6 – Примеры баз
