Залежність тиску повітря від переміщення поршня (індикаторна діаграма)
Відносне переміщення поршня |
0 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
|
Тиск у циліндрі |
I ступінь; рух P1/P1max |
|
|
|
|
|
|
|
|
|
|
|
ІІ ступінь; рух P2/P2max |
|
|
|
|
|
|
|
|
|
|
|
Тема 8. Механізми привода глибинного насоса (рис. 8, табл. 8)

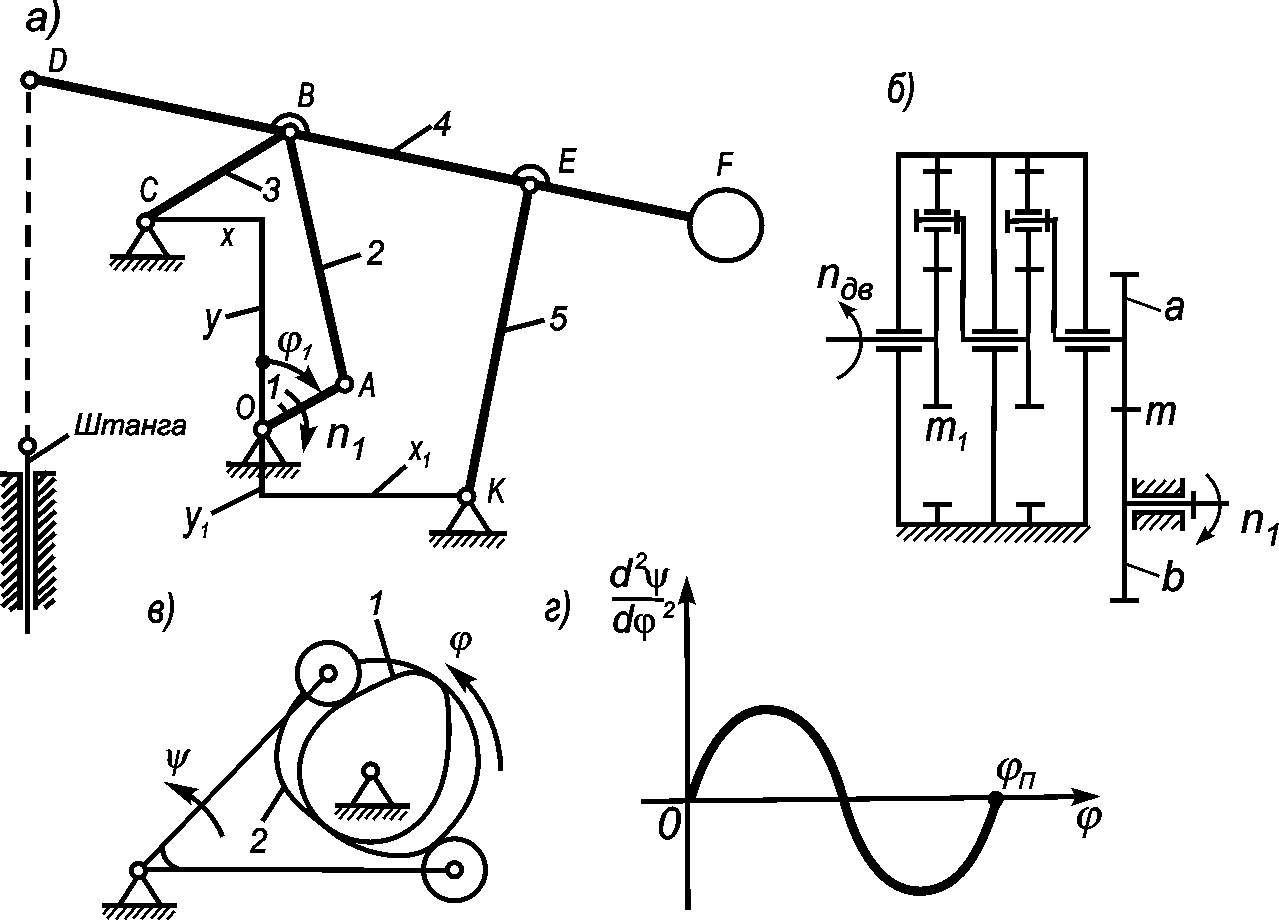

Рис. 8. Механізми привода глибинного насоса:
а – важільний механізм приводу глибинного насоса; б – планетарна та проста ступені редуктора; в – схема кулачкового механізму (1 – основний кулачок; 2 – допоміжний кулачок); г – синусоїдальний закон зміни аналога прискорення коромисла кулачкового механізму
Таблиця 8
Параметри |
Позна-чення |
Одиниця вимірю-вання |
Варіанти числових значень |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Р озміри ланок важільного механізму |
|
м |
0,625 2,5 1,12 1,54 2,14 2,58 3,68 1,5 2,18 0,94 |
0,56 2,25 1,01 1,39 1,92 2,32 3,31 1,35 1,96 0,85 |
0,50 2,0 0,9 1,23 1,71 2,06 2,94 1,2 1,74 0,75 |
0,47 1,87 0,84 1,15 1,6 1,93 2,75 1,12 1,63 0,70 |
0,53 2,12 0,95 1,3 1,81 2,19 3,12 1,27 1,85 0,80 |
0,58 2,33 1,05 1,44 2,0 2,4 3,43 1,4 2,03 0,88 |
0,37 1,5 0,67 0,92 1,28 1,55 2,2 0,90 1,3 0,56 |
0,42 1,66 0,74 1,03 1,42 1,72 2,5 1,0 1,45 0,63 |
0,31 1,25 0,56 0,77 1,07 1,29 1,84 0,75 1,09 0,47 |
0,25 1,0 0,45 0,62 0,86 1,03 1,47 0,60 0,87 0,38 |
Частота обертання електродвигуна |
|
|
770 |
770 |
1000 |
1000 |
770 |
770 |
1520 |
1000 |
1520 |
1520 |
Частота обертання кривошипа 1 |
|
|
8 |
9 |
12 |
13 |
10 |
7 |
20 |
14 |
21 |
24 |
Сила ваги штанги |
|
|
40 |
45 |
25 |
20 |
35 |
30 |
15 |
18 |
17 |
12 |
Сила ваги противаги |
GF |
|
45 |
50 |
30 |
25 |
40 |
35 |
18 |
20 |
20 |
15 |
Сила ваги рідини, яка піднімається |
|
|
10 |
12 |
10 |
9 |
10 |
8 |
6 |
5 |
6 |
5 |
Моменти інерції ланок |
J1 JДВ |
кг∙м2 |
2,0 0,2 |
1,8 0,15 |
1,5 0,15 |
1,3 0,12 |
2,0 0,2 |
2,5 0,2 |
1,0 0,1 |
1,4 0,14 |
0,8 0,1 |
0,5 0,05 |
