Задання часу моделювання
Для задання часу, який, як правило, рекомендується в методичних вказівках згідно варіанту, потрібно в строчці меню обрати пункт Simulation Simulation Parameter на вкладці, що з’явилась, задати значення Stop time, натиснути Apply, потім ОК.
Моделювання та перегляд результатів
Д ля початку моделювання треба натиснути кнопку на панелі інструментів. Моделювати потрібно після змін в моделі, параметрів блоків та часу моделювання. Після закінчення моделювання результати можна подивитися в блоках Scope і Graph. Якщо потрібно вивести декілька графіків на один scope, треба скористатися блоком Mux.
1.2 Побудова частотних характеристик.
Порядок побудови наступний:
Ввійти в Tools Linear Analysis.

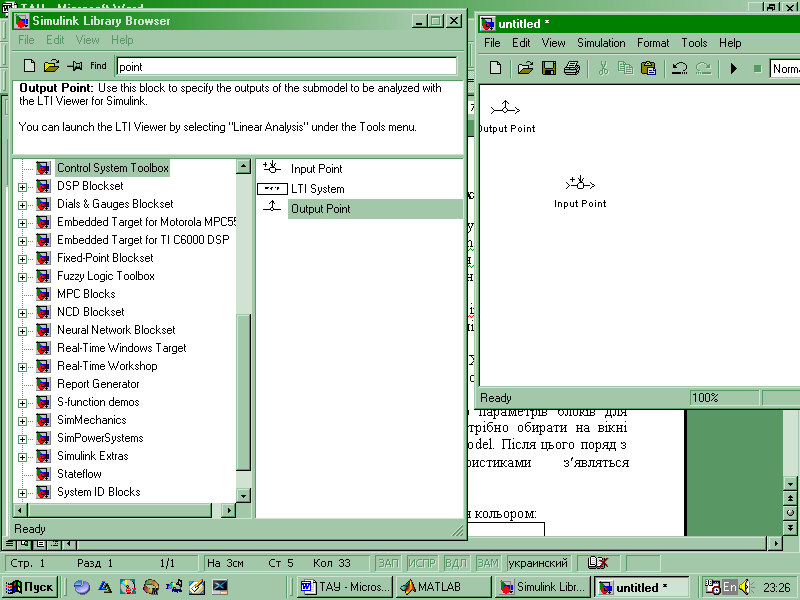

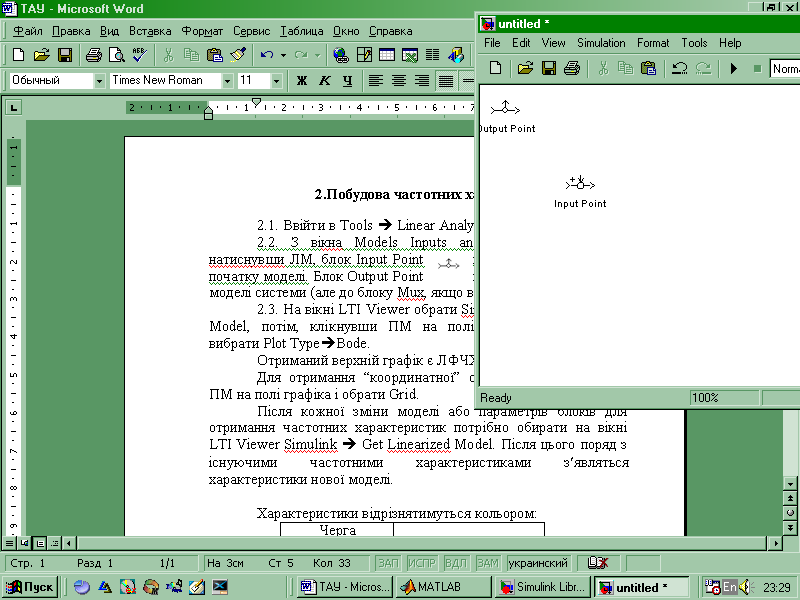

З вікна Models Inputs and Outputs перетягнути, натиснувши ЛМ, блок Input Point після блоку Step на початку моделі. Блок Output Point включити в кінець моделі системи (але до блоку Mux, якщо він є).
На вікні LTI Viewer обрати Simulink Get Linearized Model, потім, клікнувши ПМ на полі отриманного графіка, вибрати Plot TypeBode.
Отриманий верхній графік є ЛАЧХ, нижній – ЛФЧХ.
Для отримання “координатної” сітки потрібно клікнути ПМ на полі графіка і обрати Grid.
Після кожної зміни моделі або параметрів блоків для отримання частотних характеристик потрібно обирати на вікні LTI Viewer Simulink Get Linearized Model. Після цього поряд з існуючими частотними характеристиками зявляться характеристики нової моделі.
Характеристики відрізнятимуться кольором:
-
Черга отримання характеристики
Колір
1
Синій
2
Зелений
3
Червоний
4
Синьо – зелений
5
Фіолетовий
Примітки:
1. Якщо характеристики співпадають, то колір відповідає характеристиці з меншим порядковим номером.
2. Якщо потрібно очистити поле графіків від попередніх характеристик на вікні LTI Viewer потрібно обрати Edit SystemsRefresh, а у віконці, що зявиться вибрати Yes.
3. В деяких версіях Simulink логарифмічні частотні характеристики будуються наступним чином:
- Поставити курсор на початок прямого ланцюга і натиснути ПКМ та послідовно обрати Linearization PointInput point для отримання значка Далі поставити на кінці прямого ланцюгу і натиснути ПКМ та обрати Linearization PointOutputt point для отримання значка
- В меню послідовно обрати ЛКМ ToolsCjntrol designLinear Analysis. Далі у вікні Cjntrol and Estimation Tools Manager ЛКМ обрати Linearize Model, а на отриманому грфіку натиснути ПКМ і обрати Plot typesBode.
- Для отримання координат потрібної точки (наприклад с) на ЛАЧХ потрібно направити курсор на цю точку та натиснути ЛКМ. Після цього можна знайти значення фази на визначеній частоті точки.
Лабораторна робота 2 Дослідження динамічних характеристик інтегруючої та інерційної ланок
Мета роботи:
- дослідження динамічних якостей інтегруючої ланки;
- дослідження динамічних якостей інерційної (аперіодичної) ланки 1-го порядку;
- створення структурної схеми інерційної (аперіодичної) ланки 1-го порядку методом пониження порядку старшої похідної;
