Задання параметрів блоків
Блоки Simulink розташовані в бібліотеці блоків та сгруповані по розділам. Блоки, які застосовуються при виконанні лабораторних робіт з ТАК, приведені нижче.
Параметри, які потрібно змінювати, виділені напівжирним шрифтом. Невиділені параметри, а також параметри, що не згадуються в описах, потрібно залишити за умовчанням.
Виділені параметри, біля яких є український переклад, змінюються згідно змісту і ходу роботи, інші виділені параметри встановлюються один раз при створенні моделі.
Зміна параметрів блока за двійним кліком ЛМ. Після зміни параметрів натиснути Enter.

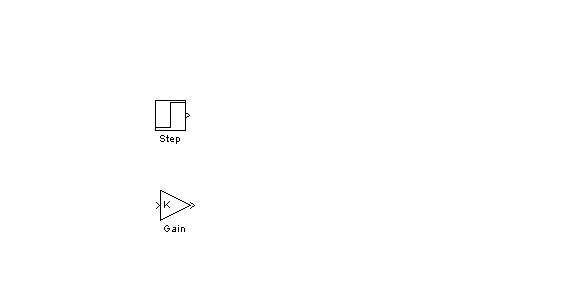

Блок Step (розділ Sources).
Використовується в якості вхідного сигналу.
Параметри блока:
-
Параметр
Значення
Step time
0
Initial value
0
Final value (значення вхідного сигналу)
1
Sample time
0
Блок Gain (розділ Math).
Використовується в якості безінерційної ланки.
Параметри блока:
-
Параметр
Значення
Gain (коефіцієнт передачі)
К
Примітка. К – значення коефіцієнта передачі.
Блок Sum (розділ Math).
Використовується для складання або вирахування сигналів (зокрема, при створенні зворотних зв’язків).
Параметри блока:
Параметр |
Значення |
List of signs |
++ |
Примітка. Символи + або – вказуються послідовно без пробілів. Перший у строчці символ розташовується в блоці зліва, подальші – почергово проти ходу годинникової стрілки. Кількість входів блоку дорівнює кількості символів + і –.
Блок Scope (розділ Sinks).
В икористовується для перегляду результатів моделювання в часовій залежності. Має один вхід. Перегляд графіків вмикається двійним кліком ЛМ. Для автоматичного підбору масштабу потрібно натиснути.
Блок Mux (розділ Signals and Systems)
В икористовується для з’єднання декількох сигналів в один для подальшої подачі на Scope.
Параметри блока:
-
Параметр
Значення
Number of inputs
N
Примітки:
1. N – потрібна кількість входів блоку. Відлік починається з верхнього.
2. Подані сигнали на Scope будуть відрізнятися кольором.
Вхід |
Колір графіка |
1 |
Жовтий |
2 |
Фіолетовий |
3 |
Синьо-зелений |
4 |
Червоний |
5 |
Зелений |
Блок Graph XY (розділ Sinks)
Використовується для перегляду залежності одного сигналу від іншого (наприклад фазових портретів). Сигнал з верхнього входу відкладається по осі X, з нижнього – по Y.
Параметри блока:
-
Параметр
Значення
X – min
За результатами моделювання (тільки цілі числа)
X – max
Y – min
Y – max
Sample time
0
Примітка. Попередньо потрібно переглянути сигнали, за допомогою Scope та визначити мінімальне та максимальне значення, потім округлити значення до найбільшого більшого за модулем цілого числа.
