1.4. Импульсные некогерентные (автокогерентные) доплеровские измерители
В импульсных некогерентных ДИСС фаза колебаний несущей частоты от импульса к импульсу меняется случайным образом, поэтому в них для выделения доплеровской частоты используется одновременный прием и детектирование сигналов от двух лучей: переднего и заднего. Сигналы, принимаемые по двум лучам, «когерентны» в том смысле, что они получены от одного и того же, пусть и недостаточно стабильного, источника высокочастотных колебаний. По этой причине импульсные некогерентные ДИСС называют автокогерентными или измерителями с внешней когерентностью.
Структурная схема типового импульсного некогерентного измерителя (для одной пары лучей) представлена на рис. 8
Рис. 8
Генератор радиоимпульсов, обычно магнетронного типа, формирует последовательность высокочастотных прямоугольных импульсов с частотой заполнения fо длительностью τи и частотой повторения Fи которые излучаются приемо-передающей антенной одновременно по двум лучам.
Во время излучения приемник закрывается сигналами от устройства формирования запирающих импульсов. Отраженные от земной поверхности сигналы поступают на вход смесителя См.

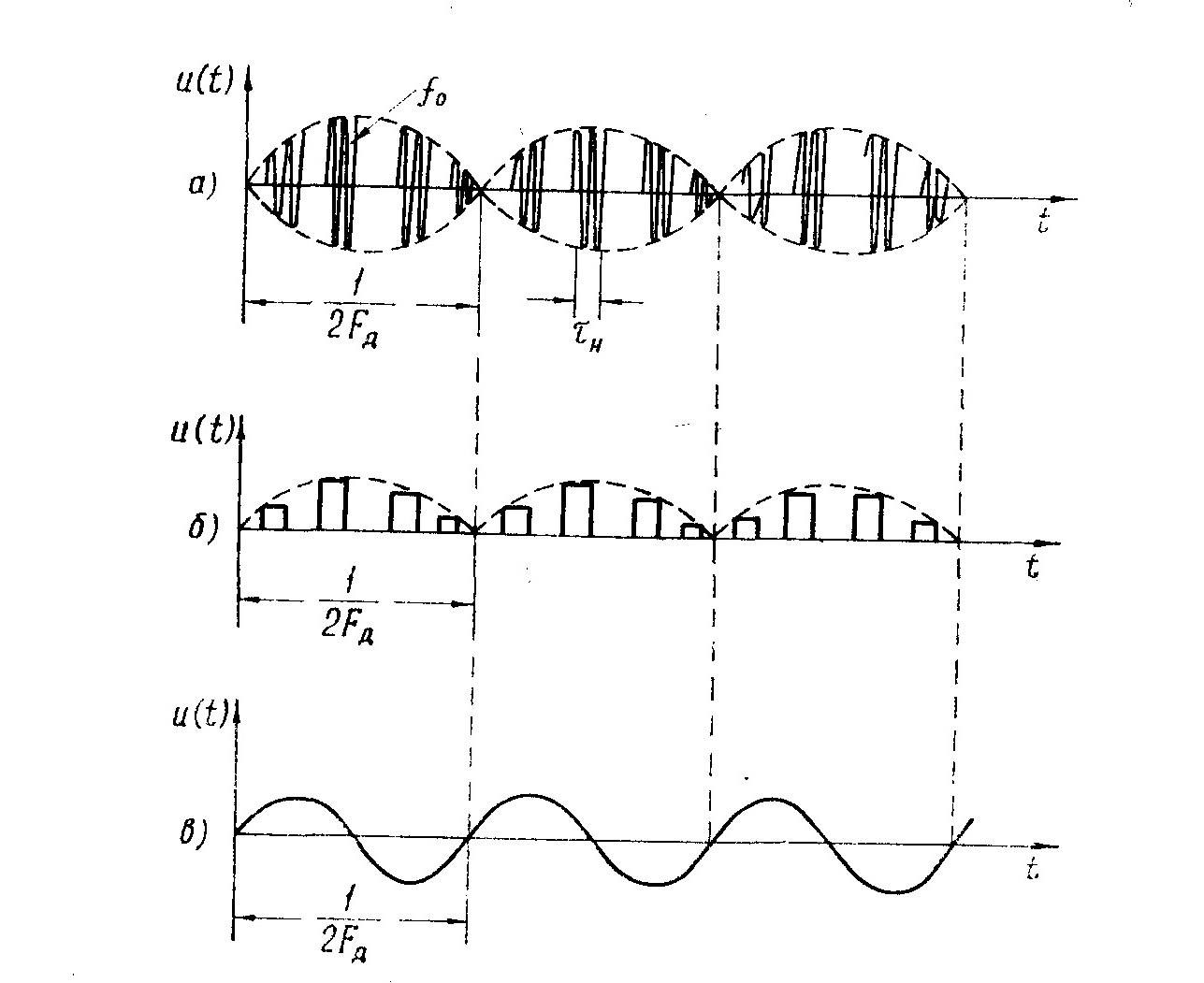

Рис. 9
Импульсы, принятые по переднему лучу, имеют частоту fо + Fд ± nFи , по заднему - fо - Fд ± nFи. Эти импульсные сигналы на входе смесителя образуют биения, огибающая которых изменяется по амплитуде с частотой 2Fд (рис. 9,а). Одновременно на смеситель от высокочастотного гетеродина, частота которого поддерживается схемой АПЧ, равной: fг = f0 – fп поступает гетеродинирующий сигнал. Преобразованные на промежуточную частоту одновременно приходящие сигналы от лучей усиливаются с помощью УПЧ и поступают на детектор (рис. 9). Спектр сигналов на выходе детектора включает спектр разностных частот со средней частотой огибающей, равной 2Fдо (рис. 9, в). Этот спектр разностных частот и используется дальше для определения путевой скорости Vп. Помимо этого спектра полезного сигнала, на выходе детектора присутствуют низкочастотный спектр вторичных доплеровских частот и спектральные составляющие г частотами nFи ± 2F п (рис. 10).
Рис. 10
Спектры вторичных доплеровских частот образуются за счет биений одновременно приходящих сигналов с разных направлений по двум лучам с одних и тех же дальностей и группируются в области нулевых частот.
Напряжение продетектированных сигналов поступает на УНЧ, который отфильтровывает все составляющие преобразованного импульсного сигнала, кроме спектра огибающей со средней частотой 2Fдо. Далее отфильтрованный сигнал с частотой 2Fдо подается на измеритель средней доплеровской частоты и вычислитель горизонтальной составляющей путевой скорости.
Импульсные доплеровские измерители были первыми измерителями, нашедшими вначале широкое применение на самолетах. Они имели относительно большие габариты и массу.
Примером такого ДИСС являются ДИСС-1.
Преимущества импульсных некогерентных ДИСС состоят в том, что:
1. Излучение и прием сигналов обеспечиваются с помощью одной антенны.
2. Не требуется высокой стабильности частоты излучаемых колебаний, так как излучение и прием сигналов по переднему и заднему лучам производятся практически одновременно и нестабильность частоты от импульса к импульсу компенсируется и практически не влияет на результат измерения.
Недостатки импульсных некогерентных ДИСС.
1. Некогерентные импульсные ДИСС работают с довольно большими скважностями Q = 20 – 25. Поэтому боковые составляющие спектров отраженных сигналов убывают сравнительно медленно (по сравнению с квазинепрерывными ДИСС), а для измерения Fд используются не все составляющие. Это приводит к тому, что рассматриваемые ДИСС имеют сравнительно низкий энергетический потенциал.
2. Более низкое отношение сигнал/шум на выходе детектора по сравнению с импульсными когерентными ДИСС.
3. Отсутствует возможность измерения знака Fд и вертикальной составляющей Vп за счет попарной обработки лучей. Это исключает возможность применения этих ДИСС на вертолетах.
4. Более высокая критичность к колебаниям самолета на траектории и к рельефу местности, так как требуется одновременный прием сигналов по переднему и заднему лучам.
5. Наличие «слепых» высот и более жесткое ограничение, накладываемое на Fи. Для обеспечения однозначности измерения необходимо выполнение условия
Fи ≥ 4Fдо max
