2. Дискретний анал: характеристики, види, моделі.

Характеристики ДК:

1. Скорость передачи информации (бит/с)

2. Скорость телеграфирования – число единичних елементов, передаваемых в секунду (скорость модуляции)

3. Верность передачи единичных элементов.

Rош = nош/Nпер – коеф. ошибок по элементам

nош - число ошибочно принятых кодовых комбинаций.

Nпер – число переданых в заданом интервале времени единичных элементов

Види ДК:

1. Синхронные – каждый единичный элемент вводится в строго определенные моменты времени. Предназначен для передачи только изохронных сигналов.

2. Асинхронные ДК – можно передавать любые синалы: изохронные, анизохронные.

Модели ДК:

1. ДК без памяти – если в любой момент вероятность появления символа на выходе дискретного канала зависит только от символа на входе канала для всех пар смволов на входе и выходе.

2. ДК с памятью – канал в котором каждый символ выходной последовательности зависит как от соответствующего символа на входе так и от прошлых входных и выходных символов.

3. Скласти блок-схему алгоритму та програму на мові Паскаль для обчислення значень функції

для довільних значень x та n.

Program 1; Uses Crt; Var n, k: integer; x,y,a: real; Begin Clrscr write (‘Введите значение х =’); read(x); write (‘Введите значение n =’); read (n) y:=0 for k:=1 to n do Begin a:=sqr(x)/k; y:=y+a end; writeln (‘y=’, y:3:3); repeat until keypressed end.

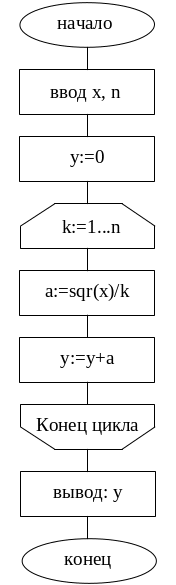

Блок схема:

Екзаменаційний білет № 44

1. Побудувати амплітудно-частотний спектр (ачс) сигналу у вигляді періодичної послідовності прямокутних імпульсів. Оцінити вплив параметрів сигналу на його ачс.

Сигналы, не являющиеся периодическими, называются непериодическими. К ним относятся многие реальные сигналы электросвязи. Гармонический анализ периодических сигналов можно распространить на непериодические сигналы, если представить непериодический сигнал как периодический, но с периодом, стремящимся к бесконечности (Т→∞).

На рисунке прямоугольный импульс и его спектральная плотность:

В этом случае частота первой гармоники стремится к нулю (f₁ = 1/T = 1/∞→0), расстояния между линиями стремятся к нулю и спектр становится сплошным.

Спектр сигнала периодической последовательности прямоуг. импульсов имеет форму лепестков. Ширина каждого лепестка равна / , где -длительность импульса.Первій лепесток занимает интервал частот от до / .

В каждом лепестке находится q- спектральных линий , где q-скважность сигнала. q=

Влияние араметров сигнала на его АЧС можно представить-при увеличении Т периода следование сигнала увеличивается скважность поэтому спектральные линии будут распологатся чаще, в зависимости от импульса l изменется длина лепесков АЧС.

1. Угловая модуляция включает в себя ЧМ и ФМ модуляции. УМ осуществляется путем путем изменения значения частоты или фазы гармонической несущей исходя из изменения амплитуды модулирующего сигнала.

Спектр сигнала с УМ модуляцией имеет инной вид:

Для получения ЧМ необходимо, чтобы частота колебаний, вырабатываемых генератором, изменялась под действием модулирующего сигнала. Изменение данной частоты возможно с изменением индуктивности или емкости. В качестве управляемой частоты используют емкость варипап.

Для получения ФМ колебаний необходимо подключить к колебательному контуру усилитель колебаний.

Однотактный фазовый детектор

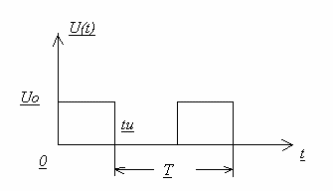

Одиночный импульс есть непериодический сигнал, а непериодический сигнал будем рассматривать как частный случай периодического сигнала при условии :

Т ∞

примем U₀ = 1В

Сигнал описывается выражением:

U(t) = U₀ [1(t) – 1(t – t_U)] = U₀1(t) – U₀1(t – t_U)

Используем прямое преобразование Фурье ∞ U(t) = ∫ U(t) e-2j П f t -∞ tU dt = ∫ e-2j П f t 0 sin 2пftu dt = tU | пftu |

Спектром является модуль полученого выражения. По нему строится спектр сигнала. Амплитудный спектр не зависит от момента времени t₁ (начало отсчета), а определяется только значением t_U, то естьдлительностью импульса.
