Екзаменаційний білет № 19
1. Мережа електричного зв’язку. Мережі зв’язку загального користування (зк). Єнмзу. Первинна та вторинна мережі. Структура первинної мережі.
Ел. зв’язок — система засобів, що дає змогу кореспондентові доставляти іншим кореспондентам інформацію будь-якого типу в будь-якій формі із застосуванням будь-якої ел.-маг. системи. Існують різні види ел. зв’язку — телефонний, відеотелефонний, телеграфний, передача даних та інші. Комплекс технічних засобів, які забезпечують передачу сигналів ел. зв’язку наз. системою ел. зв’язку. Під мережею ел. зв’язку розуміють сукупність комплексних мереж і служб, що забезпечують транспортування інформації.
Мережа ел. зв’язку складається з пунктів і ліній зв’язку. Пункти мережі поділяються на кінцеві, в т.ч. абонентську, вузли зв’язку і різні обчислювальні комплекси. Мережі зв’язку загального користування складаються з існуючих мереж телеграфного зв’язку, телефонних мереж ЗК, спеціалізованих мереж передачі даних, цифрових мереж передачі даних.
Первинна мережа — сукупність мережних вузлів, мережних станцій і ліній передачі, що утворювали мережу типових каналів передачі і типових ЛТ. Структура первинної мережі за територіальним принципом поділяється на магістральну, внутрішньозонову і місцеві первинні мережі.
Вторинна мережа побудована на базі первинної мережі. Вона визначається сукупністю: кінцевих пристроїв, комутативних пристроїв, каналів, виділених із загальної первинної мережі в дану вторинну мережу.

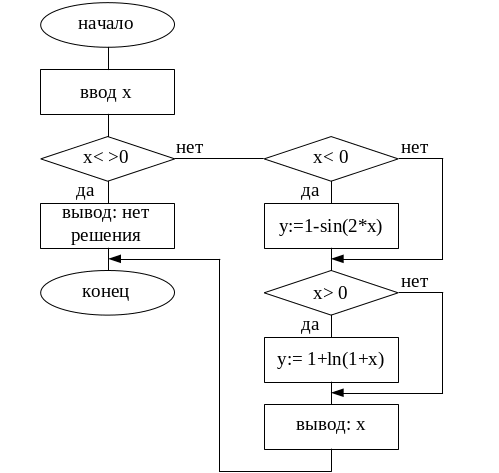

Скласти блок-схему алгоритму та програму на Паскалі обчислення значень функції
Program variant 19 Uses Crt Var x, y:real; Begin Clrscr; write (‘введите х=’); read(x); fx<>0 then Begen fx<0 then y:=1-sin(2*x); fx>0 then y:=1+ln(1+x); writeln (‘y=’, y:3:3); and else writeln (‘решения нет’); repeat until keypressea;
|
|
end.
Телефонна станція, її призначення. Структурна схема АТС малої ємності. Призначення та функції ступенів ПШ, РШ, ЛШ. Режим вільного та змушеного шукання. Процес встановлення з’єднань у АТС малої ємності з регістровим управлінням.
ПИ - предварительное искание - предоставляет абоненту исходящую связь.
ГИ - груповое искание - необходимо для увеличения емкости станции и сети в целом.
ЛИ - линейное искание - предназначено для входящей связи к абоненту.
Регистры подключаются к соединительным линиям следующими способами: с помощью ступени регистрового искания РИ.
Движения щеток искателя (подъемное и вращательное) осуществляется под управлением номеронабирателя ТА абонента. Такое движение щеток искателя называется вынужденным движением, а режим искания линии, при котором щетки совершают вынужденное движение, называют линейным исканием. Искатель, в контактное поле которого включаются абонентские линии, называется линейным искателем (ЛИ), а совокупность всех линейных искателей на АТС — ступенью линейного искания. Подключение ИВ к линии вызывающего абонента происходит до набора номера, поэтому ИВ совершает свободное движение, т. е. неуправляемое непосредственно абонентом. Режим искания линии при этом называется свободным исканием. Поскольку свободное искание осуществляется до набора номера, то его называют предварительным исканием или предысканием. Совокупность приборов, осуществляющих предварительное искание, называется ступенью предварительного-искания. АТС с регистровым управленим применяют обходной способ соединения. Обходный способ характеризуется тем, что установленное соединение через коммутационную ступень (или,блок) отделено по времени от процесса выбора требуемого выхода. Коммутационный прибор выполняет лишь функции соединения между входом и выходом ступени (или блока), а выбор требуемого выхода и соединительного пути между входом и выходом выполняет управляющее устройство без участия коммутационного прибора (или приборов). Такой способ управления исключает непроизводительное занятие коммутационных приборов, если на данной ступени искания нет возможности установления соединения из-за занятости линии вызываемого абонента (на ступени АИ) или занятости всех линий в направлении (на ступени ГИ). Обходный способ установления соединений широко используется в координатных, квазиэлектронных и электронных системах АТС, где применяются общие УУ. В процессе установления соединений регистры и УУ обмениваются управляющей информацией. Регистр выдает в УУ информацию о номере вызываемого абонента, причем эта информация может выдаваться
полностью или по частям по сигналам запроса из УУ. Управляющее устройство, в свою очередь, посылает в регистр управляющие сигналы в виде сигналов запроса: о передаче следующей цифры, повторении предыдущей цифры, об изменении способа передачи информации, о необходимости повторения всей переданной информации и т. п.
