2.8 Неустойчивость и хаос в электроэнергетических системах
Реальные ЭЭС являются сложными нелинейными диссипативными системами. В них имеется большое количество нелинейностей различной природы.
Хаотические колебания могут возникать как в ЭЭС с одним генератором, так и в ЭЭС, включающих в себя несколько генераторов. Причем в ЭЭС с несколькими генераторами динамика и характер процессов были более разнообразны, кроме того, большое влияние на характер процессов оказывал и тип связи между одиночными генераторами.
Рассмотрим динамику процессов в ЭЭС, выявим особенности хаотических колебаний в таких системах, а также проанализируем связь хаоса и нестабильности в ЭЭС.
2.8.1. Модель электроэнергетической системы на базе уравнений Парка – Горева в координатах d, q
Уравнения движения ротора
(2.45a)
(2.45b)
Уравнения статорного контура
(2.46c)
(2.46d)
Уравнение контура возбуждения
(2.47e)
Уравнение ветви нагрузки
(2.47f)
(2.47g)
Уравнения мощности
(2.47h)
(2.47i)
Члены , характеризуют составляющие ЭДС, обусловленные перемещением в пространстве потокосцеплений и . ЭДС вращения имеет основную составляющую, обусловленную синхронной скоростью и дополнительную составляющую, появляющуюся в переходном процессе, когда возникают колебания угловой частоты .

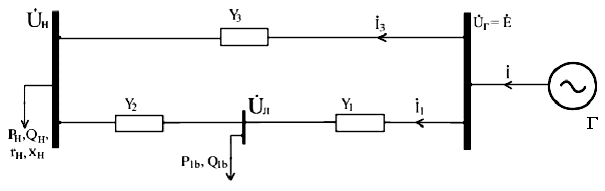

В рамках данной модели рассмотрим ЭЭС, показанную на рисунке 2.10. В нее входит генератор, снабжающий энергией динамически изменяющуюся во времени нагрузку, нагрузка, линия электропередачи.
Рисунок 2.10 – Изолированная электроэнергетическая система
В таблице 2.1 приведены численные значения параметров ЭЭС, которые используются при анализе возникновения хаотических режимов в изолированной ЭЭС.
Таблица 2.1 – Численные значения параметров ЭЭС
Y1 |
Y2 |
Y3 |
|
|
|
Uн |
Q1b |
4.9752 |
1.6584 |
2.00 |
-1.4711 |
-1.4711 |
-1.4711 |
1.0 |
0.9 |
Eг |
Xd |
Xq |
X’d |
X’q |
T’d0 |
T’q0 |
P1b |
1.2 |
1.79 |
1.71 |
0.169 |
0.23 |
4.3 |
0.85 |
1.0 |
Tj |
|
Pн |
Qн |
rн |
xн |
|
|
2.894 |
314 |
0.4 |
0.8 |
0.24 |
0.02 |
|
|
2.8.2 Возможные пути возникновения хаотических режимов в электроэнергетических системах
Каскад удвоений периода бифуркаций

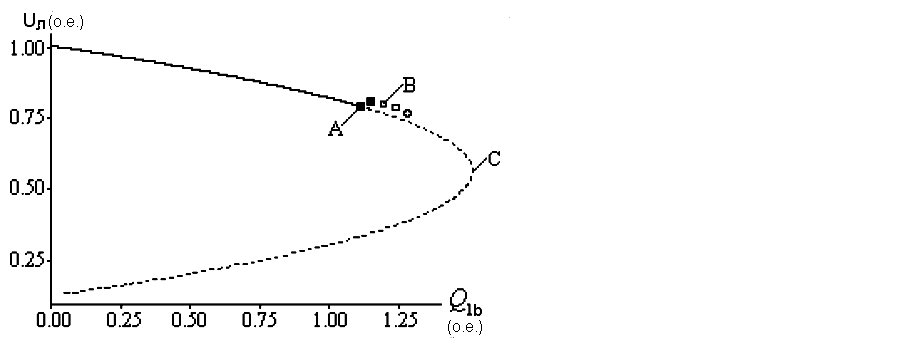

Для анализа используется модель ЭЭС (1.47) , в которой параметром бифуркации является Q1b. Начальные условия переменных состояния системы принимаются равными: x(0)=(0.761, 0, 1.332, -0.328, 4.198, 0.239, 0.779). Другие параметры те же, что и в таблице 2.1. Постепенно увеличивая значение Q1b, получаем бифуркационную диаграмму , показанную на рисунке 1.11. В точке A появляется бифуркация Хопфа.
Рисунок 1.11 – Бифуркационная диаграмма ЭЭС
Рассмотрение предельного цикла от бифуркации Хопфа проводим по кривой AB. Очевидно, каскад бифуркаций появляется в точке В на предельном цикле кривой AB.
Интегрируем уравнения (1.47), со значением Q1b лежащим в промежутке от 1.190 до 1.203, и строим график в осях Q1b , показанный на рисунке 2.12. При Q1b< 1.191, в системе существуют устойчивые колебания с периодом 1T. Для 1.191 < Q1b< 1.197, в системе появляются колебания с периодом 2Т. При Q1b=1.197, 1.198..., появляются последовательно период-4Т, период-8Т.
При нарастании удвоения периодов бифуркаций (каскад бифуркаций) колебания угла генератора ЭЭС сводятся к хаотическому режиму.
Рисунок 2.12 – Q1b– диаграмма
