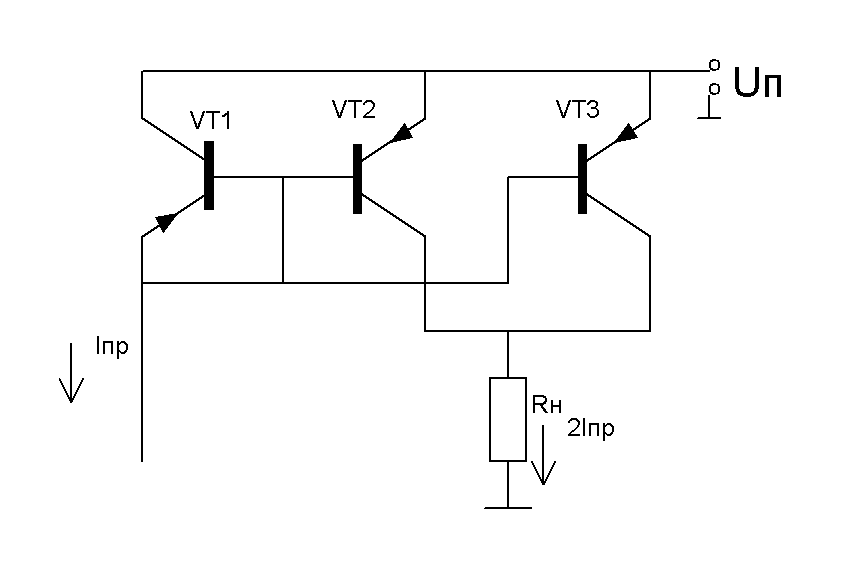

  1. Отражатели тока.

I к=Iэ(еUбэ/φт-1)

12. Режимы работы транзисторов: активный (усилительный), инверсный, насыщения.

Существует 4 режима работы транзистора: активный (усилительный), инверсный, насыщения и отсечки.

Активный (усилительный): эмиттерный переход смещен в прямом направлении (открыт), коллекторный – в обратном (закрыт). Характеризуется высоким h21 и Uкэ max . Основной режим.

Инверсный: коллекторный переход смещен в прямом направлении, эмиттерный – в обратном. Характеризуется невысоким значением h21 ((безразмерный коэффициент передачи тока)из-за малой степени легирования коллектора) и невысоким Uкэ max (из-за высокой степени легирования эмиттера). Используется редко (в быстродействующих переключателях с малым напряжением освещения ключа).

Насыщения: оба перехода открыты.

Отсечки: оба перехода закрыты.

Чередование режимов насыщения и отсечки позволяет увеличить КПД усилителей класса D до 95-98%

  1. Классы усиления: a, b, ab, c, d. Достоинства и недостатки. Применение.

1 . В усилителях класса А рабочая точка находиться на середине квазилинейного участка проходной характеристики.

Достоинства:

-низкий уровень нелинейных искажений:

-Кг (коэффициент нелинейных искажений) для этого класса менее 1%

Недостатки:

-низкий КПД менее 50%

-высокие потери мощности в режиме покоя.

Используется:

-в предварительных и промежуточных каскадах усиления, где высокие требования к линейности, а КПД может быть малым, т.к. малы абсолютные потери мощности.

-выходные усиления мощности сверхвысокого качества, где требуются линейности, обладает абсолютным п риоритетом.

2. В усилиях класса В рабочая точка находится в начале координат проходящей характеристики.

Достоинства:

-высокий КПД(70%)

-отсутствие потерь мощности в режиме покоя.

Недостатки:

-Высокие нелинейные искажения

-Кг порядка 10%

Используются:

- Усилители невыс. мощности при наличии глуб. ООС

- вых. каскадах ОУ опер. усил.

3. Класс АВ рабочая точка располагается в начале квазилинейного участка прох-ой характеристики.

Достоинства:

-Относительно высокий КПД(65%)

-невысокие потери мощности

-не слишком высокий Кг(3%)

Уменьшение Кг и снижение возможно смещение рабочей точки вправо.

Недостаток:

-необходимость принятия спец. мер, для ослабления влияния тепловой ПОС в БПТ на

Используется:

Усилители высокого качества при введении глубоких ООС.

4 . Класс СД рабочая точка левее начальных координат проходной характеристики. Имеют высокий КПД(85%).

Кг порядка 30%

Используется:

-усилители мощности, где нелинейное искажение не играет роли

-мощные радиопередатчики, где высокие гармоники подавляются выходным колебательным контуром.

5. Класс Д

Используется:

-для усиления прямоугольных сигналов в ключевых усилителях, т.е Кг не имеет смысла.

-преобразователи напряжения

-импульсные блоки питания

-усилители гармонического сигнала сверх высокой мощности

Достоинства:

КПД(98%) за счёт малых потерь мощности в режиме отсечки и насыщения и быстрого перехода из 1-го в др.
