Ос последовательная по напряжению и по току. Схемы. Основные параметры.
П оследовательная ОС по напряжению
При последовательной обратной связи по напряжению с сопротивления нагрузки усилителя снимается часть выходного напряжения , которое во входной цепи алгебраически складывается с .
Напряжение обратной связи Uос = χUвых где χ – коэффициент ОС.
χ = R2/(R1+R2) ≈R2/R1 (обычно R1<<R2).
Прежде всего рассмотрим влияние последовательной ОС по напряжению на коэффициент усиления по напряжению. Для усилителя, охваченного обратной связью, кuoс = Uвых/(Uвх±Uос) = Uвых/[Uвх(1±χкu)]
но коэффициент усиления по напряжению усилителя без обратной связи
кu = Uвых/Uвх, поэтому после проведения преобразования для ООС можно записать: Киос=ки/(1+χки).
При ПОС в знаменателе правой части следует использовать знак «минус».
Введем понятие глубины обратной связи F. Для ООС F = 1+χкu. Отсюда следует, что глубина ООС возрастает при увеличении χ и Ки, При очень глубокой ООС F = χкu, , поэтому в данном случае можно записать кuос = 1/χ = (R1+R2)/R2
Вывод: при глубокой ООС (F>10) удается практически полностью исключить влияние параметров транзистора и всего усилителя на его КиОС. Не будут влиять такие факторы, как изменение температуры, радиационное воздействие, разброс параметров, старение и др. Таким образом, можно утверждать, что введение глубокой последовательной ООС по напряжению обеспечивает стабильность усиления по напряжению.
Улучшение стабильности коэффициента усиления с помощью ООС широко используется для расширения АЧХ усилителя. При отклонении в области НЧ или ВЧ уменьшается Ки, но уменьшается и глубина ООС, т.е. 1+ χ Ки. В результате
КиОС изменяется слабо и реализуется АЧХ с широкой полосой пропускания.
Улучшение
стабильности коэффициента усиления
с помощью ООС
широко используется для расширения
АЧХ усилителя
Входное
сопротивление усилителя с ООС Rвх.ос
определяется
способом
подачи сигналов обратной связи во
входную цепь. При
последовательной ООС по напряжению
Rвх.ос
можно

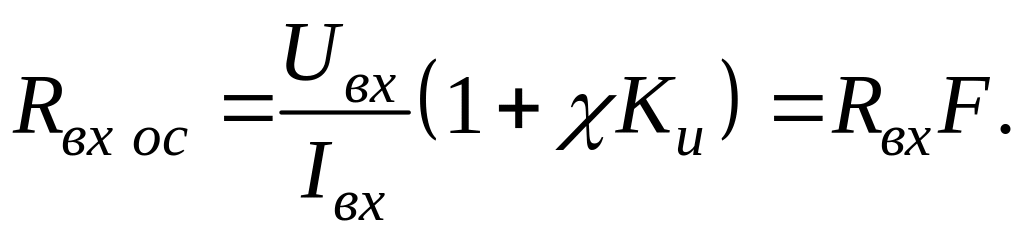

представить как Rвх.ос
= Uвх(1+χкu)/Iвх
= RвхF.
Отсюда следует, что последовательная ООС по напряжению увеличивает входное сопротивление усилителя в F раз.
Выходное сопротивление усилителя с ООС определяется способом снятия сигнала обратной связи с выхода устройства. При последовательной ООС по напряжению Uвьч усилителя меньше зависит от тока нагрузки, что соответствует уменьшению его выходного сопротивления. Для рассматриваемого вида ООС можно записать Rвых.ос = Rвых/F
Отсюда следует, что последовательная ООС по напряжению уменьшает выходное сопротивление в F раз. Таким образом, чем глубже ООС, тем меньше Rвых.ос. Изложенное выше позволяет заключить, что последовательная ООС по напряжению уменьшает и стабилизирует коэффициент усиления по напряжению, снижает как линейные, так и нелинейные искажения, повышает входное сопротивление и уменьшает выходное сопротивление усилителя.
Rос
Сос

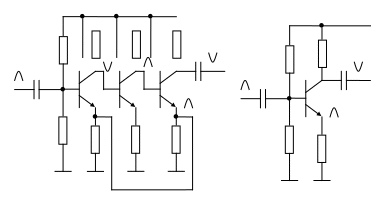

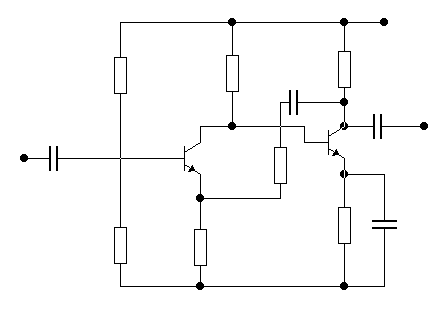

Последовательный усилитель с ОС по напряжению 100% посл-ная ОС по напряжению
Последовательная ОС по току
П ри последовательной обратной связи по току в выходной цепи усилителя включается специальный резистор ,
п адение напряжения на котором пропорционально выходному току.
Во входной цепи усилителя это алгебраически складывается с входным напряжением.
.
При глубокой ООС по току эту формулу можно преобразовать к следующему виду:
Последовательная ООС по току, как и по напряжению, уменьшает частотные искажения (расширяет полосу пропускания АЧХ) и нелинейные искажения усилителя. Введение ООС снижает также влияние помех и наводок, проникающих в усилитель.
Входное сопротивление усилителя с ООС определяется способом подачи сигналов во входную цепь
Наиболее существенное отличие последовательных ООС по напряжению и току проявляется через величину RвыхОС. Выходное сопротивление усилителя с ООС определяется способом снятия сигнала обратной связи с выхода устройства. При этом способ подачи сигнала ООС во входную цепь не играет никакой роли. Для RвыхОС усилителя, охваченного ООС по току, можно записать следующее выражение:
откуда следует, что выходное сопротивление возрастает. Таким образом, рассматриваемая ООС приводит к увеличению RвьхОС, причем тем в большей степени, чем глубже обратная связь.
Изложенное выше позволяет заключить, что последовательная ООС по току стабилизирует коэффициент усиления по напряжению при постоянной нагрузке, снижает искажения, повышает входное и выходное сопротивления усилителя.
