Ос параллельная по напряжению и по току. Схемы. Основные параметры.
П араллельная ОС по току
При параллельной обратной связи по току в выходной цепи усилителя включается специальный резистор R, падение напряжения на котором пропорционально выходному току. Это напряжение образует во входной цепи ток обратной связи, протекающий через специальный дополнительный резистор Rос. Во входной цепи усилителя происходит алгебраическое сложение Iос и тока входного сигнала. На рисунке приведена структурная схема усилителя с параллельной обратной связью по току. Здесь , а коэф-ент обратной связи по току Глубина ООС по току
Коэффициент усиления по току
где - коэффициент усиления по току без ООС. При глубокой параллельной ООС по току Отметим также, что введение параллельной ООС по току уменьшает как линейные, так и нелинейные искажения токовых сигналов.
Так как входное сопротивление усилителя в ООС определяется лишь способом подачи сигнала обратной связи во входную цепь, то для параллельной ООС можно записать:
.Здесь во входной цепи усилителя алгебраически складываются токи. Таким образом, параллельная ООС уменьшает RвхОС, причем величина RвхОС обратно пропорциональна глубине ООС по току.
К ак было выше показано, ООС по току способствует увеличению выходного сопротивления усилителя. Для параллельной ООС по току RвыхОС может быть рассчитано по следующей приближенной формуле:
Изложенное выше позволяет заключить, что параллельная ООС по току уменьшает и стабилизирует коэффициент усиления по току, снижает искажения токовых сигналов, уменьшает входное и увеличивает выходное сопротивления усилителя.
Параллельная ОС по напряжению
П ри параллельной обратной связи по напряжению с сопротивления нагрузки снимается выходное напряжение, которое во входной цепи образует ток обратной связи, протекающий через специальный резистор. На рисунке приведена структурная схема усилителя с параллельной обратной связью по напряжению. Хотя во входной цепи усилителя алгебраически складываются токи, при анализе усилителя с параллельной ООС по напряжению часто используют коэффициент обратной связи по напряжению . При этом необходимо учитывать шунтирующее влияние входной цепи усилителя, поскольку в данном случае Rвх . Поэтому можно представить в следующем виде:
.
Выделение напряжения во входной цепи усилителя происходит на сопротивлениях .
За счет малого Rвх на внутреннем сопротивлении источника сигнала Rг будет теряться солидная доля Ег. (ЭДС генер) В результате ко входу усилителя прикладывается напряжение
.
Коэффициент усиления по напряжению при глубокой параллельной ООС по напряжению:
.
При параллельной ООС по напряжению КиОС стабилен при Таким образом, при глубокой параллельной ООС по напряжению можно исключить влияние внешних факторов на величину Ки0с, уменьшить линейные и нелинейные искажения. Однако такой усилитель совершенно не подходит по своим свойствам для входного каскада многокаскадного усилителя, в частности, из-за его высокой, чувствительности к изменению Rг. Усилители с параллельной ООС по напряжению рекомендуется использовать в качестве промежуточных и выходных каскадов.
Вывод: параллельная ООС по напряжению стабилизирует коэффициент усиления по напряжению при постоянном сопротивлении источника сигнала, снижает искажения, уменьшает входное и выходное соп-ия усилителя.
Схема усилителя с параллельной ООС.
Усилители. Классификация (линейные (УПТ, УЗЧ (УНЧ), УВЧ, ШПУ, УПУ (ИУ)) и нелинейные (логарифмические, показательные (антилогарифмические), усилители-ограничители, функциональные преобразователи) и основные характеристики. Чувствительность усилителя.
У силение - это процесс преобразования энергии источника питания по закону входного сигнала.

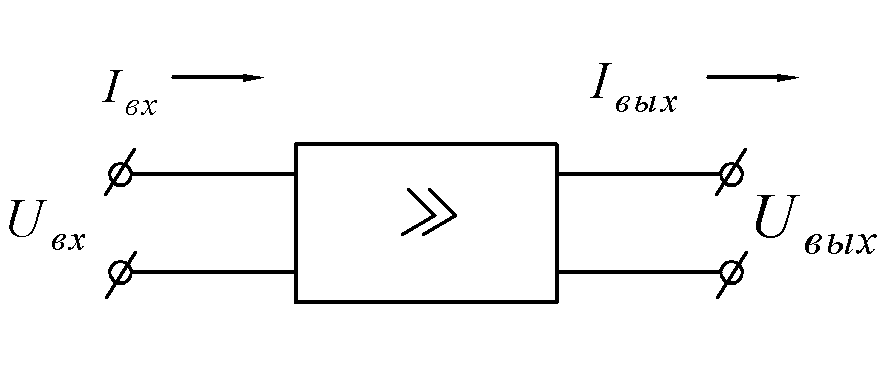

Усилители - устройства, предназначенные для увеличения параметров электрического сигнала (напряжения, тока, мощности).
Основные параметры:
;
УПТ – усилитель постоянного тока
Используются: для усиления сигнала медленно изменяющегося во времени;
УЗЧ (УНЧ) – усилитель звуковых частот
УВЧ – усилитель высоких частот ( fн≈104Гц, fв≈109Гц )
Используются: в теле- и радиоприемниках;
ШПУ – широкополосные усилители ( fн≈10Гц, fв≈109Гц )
УПУ - узкополосные усилители
Используются: для выделения сигнала в заданной полосе
|
Логарифмические (компрессоры) Исп.: сжатие диапазона сигнала, запись на носитель |
|
Усилители-ограничители
|
|
Показательные (антилогарифмические) Исп.: разжатие диапазона сигналов;
|
|
Функциональ-ные преобразователи
|
По амплитудной характеристике можно выделить следующие основные параметры усилителя:
1.Коэффициент усиления по току ;
2 Коэффициент усиления по напряжению
3 Коэффициент усиления по мощности ;
4 Чувствительность усилителя— минимальное значение входного сигнала, при котором полезный сигнал на выходе уже различим на уровне помех (при отношении сигнал - шум)
5 Динамический диапазон - отношение амплитуды максимально допустимого выходного напряжения к минимально допустимому, при которых не возникает искажение .
