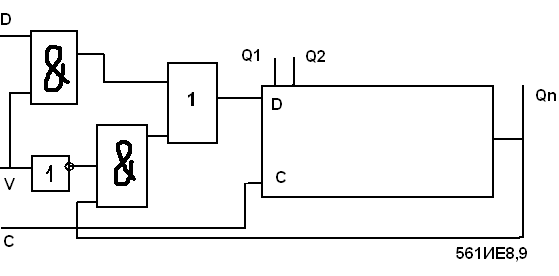

  1. Счетчик Джонсона. Схема и принцип работы.

Предназначен для последовательного вывода информации без ее стирания. Для этого информация с выхода многоразрядного регистра по цепи ОС снова вводится на вход. До тех пор, пока на управляющем входе V поддерживается уровень логической единицы, информация вводится в регистр по входу D и ОС не действует. За n тактов запоминается n-разрядный код. После установки по входу V логического 0, тактовыми импульсами по входу С информация с выхода Qn снова вводится в регистр с одновременным последовательным считыванием и через n тактов регистр находится в исходном состоянии.

  1. Счетчики и делители. Достоинства и недостатки. Классификация счетчиков: по коэффициенту или модулю счета, по направлению счета, по способу организации внутренних связей.

С чётчик – устройство, сигналы на выходах которого в определённом коде отображают число импульсов, поступивших на счётный вход.

Тригер Т-типа – простейший счётчик, считающий до 2.

Счётчик, образованный из n триггеров может подсчитать в двоичном коде . Каждый триггер называется разрядом. Информация может сниматься с прямых и инверстных выходах. Если происходит переполнение, счетчик возвращается в нулевое состояние и повторяет цикл работы. Каждый разряд делит частоту входных импульсов пополам. Если входные сигналы периодичны и следуют с частотой ,то

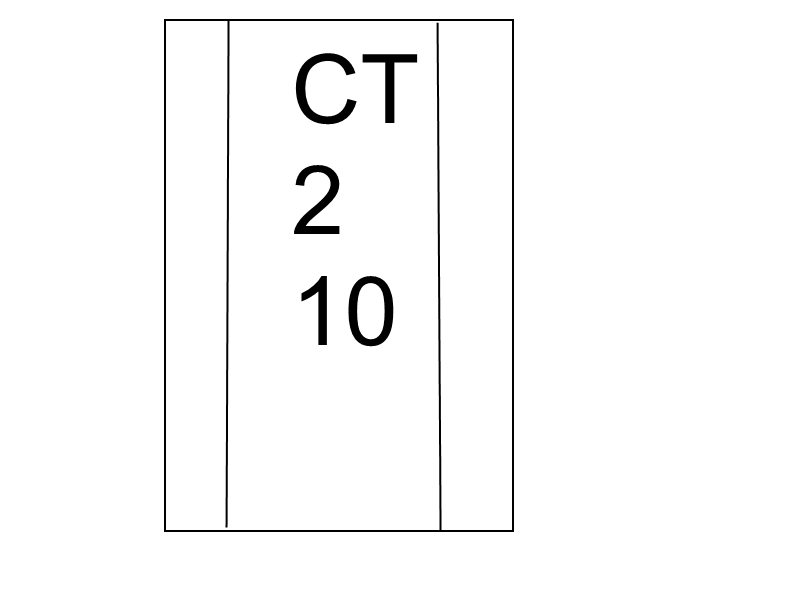

Основные показатели: Обозначается счётчик

-емкость(числена равна коэффициенту счёта, число импульсов за1 цикл)

-быстродействие(определяется 2 параметрами:t раз сч,t уст(время между моментом постороения вх сигнала и переходом счётчика в новое установочное состояние))

П од разрешающей способностью подразумевают мин время между 2 вх сигналами, при котором не возникают сбои в работе. Величина обратная разр-ей способности называется макс частота счёта.

Классифицируют:

1.По коэффициенту или модулю счётчика: -2-ные; -2-но-10-ные; - с произвольным функциональным модулем счёта; -с переменным модулем счёта

2. по напряжению счёта: -суммирующие; -вычитающие; -реверсивные

3.по способу организации внутренней связи: -с последующим переносом(асинхронные); -с параллельным переносом(синхронные); -с комбинированным переносом(кольцевые)

Классифицирующие признаки независимы и могут встречаться в различных сочетаниях.

Число зап-е в двоичный счётчик определяется по формуле:

m - номер триггера - вес младшего разряда

Q- 0 или 1(зависит от состояния триггера соответствующего разряда)

В ведение дополнительных логических связей образующих и прямых двоичные счётчики могут быть обработаны в недвоичные. Для некоторых .

Наибольшее распространение получили 2-но-10-ные счётчики. Десятичный счёт осуществляется в 2-но-10-ом коде 2-ый по коду счёта 10-ый по числу сост-й. Орг-ся из 4-ных двоичных избыт-е, 6 соотношений которых исключаются введением дополнительных связей. Счётчик с последовательным переносом представляет собой цепочку триггеров, в которой импульсы, подлежащие счёту, поступают на вход 1 триггера, а сигнал переноса передаётся последовательно от 1 разряда др.

Достоинства: -простота схемы; -лёгкое увеличение разрядности;

Недостаток: -низкое быстродействие из-за последующего срабатывания триггеров.

Для счётчиков с параллельным переносом счётные импульсы подаются одновременно на все тактовые входы и каждый из триггеров цепочки служит по отношению к последующей только источником шифровальных сигналов.

Счётчики с параллельно-последовательным переносом – триггеры объединены так, что отдельные группы образуют счётчики с параллельным переносом внутри группы, а группа соединяется последовательно.
