Метод мдм (модуляция-демодуляция). Достоинства и недостатки.
Д емодулятор из переменного делает постоянный сигнал. Недостатки: ограниченный частотный диапазон для механических модуляторов, повышенные шумы за счёт модуляции, искажение сигнала. Достоинства: очень малые напряжения дрейфа, обусловленные тем, что мы усиливаем только переменный сигнал избирательным усилителем. Причины дрейфа, которых достигают при методе МДМ, недостижимы другим способом.
Дифференциальные усилители (ду). Схема включения. Ду в режиме покоя, в режиме усиления противофазного сигнала, в режиме усиления синфазного сигнала. Способ улучшения свойств усилителя (схема).
Дифференциальный усилитель - симметричный усилитель постоянного напряжения с 2-мя входами и 2-мя выходами. Дифференциальный усилительный каскад выполняется по принципу сбалансированного моста, два плеча которого образованы резисторами , а два других - транзисторами . Выходное напряжение снимается между коллекторами транзисторов.
В режиме покоя О трицательный источник питания предназначен и в том числе для создания на эмиттере отрицательного напряжения питания (Uб=0, Uбэ=0,6)(рис1)
Транзисторы одинаковые, расположены в непосредственной близости друг от друга на одном кристалле, что обуславливает их одинаковую температуру.
В режиме усиления противофазного сигнала(рис2)
П ри подаче противофазного сигнала получаем двойное усиление.
В режиме усиления синфазного сигнала:
( на базы подаются положительные полуволны)
При подаче на входы синфазного сигнала, выходной сигнал равен 0, т.к. напряжение на коллекторе изменяется в одинаковой мере и в одном направлении, так что выходное напряжение как разность Uк стремится к 0.

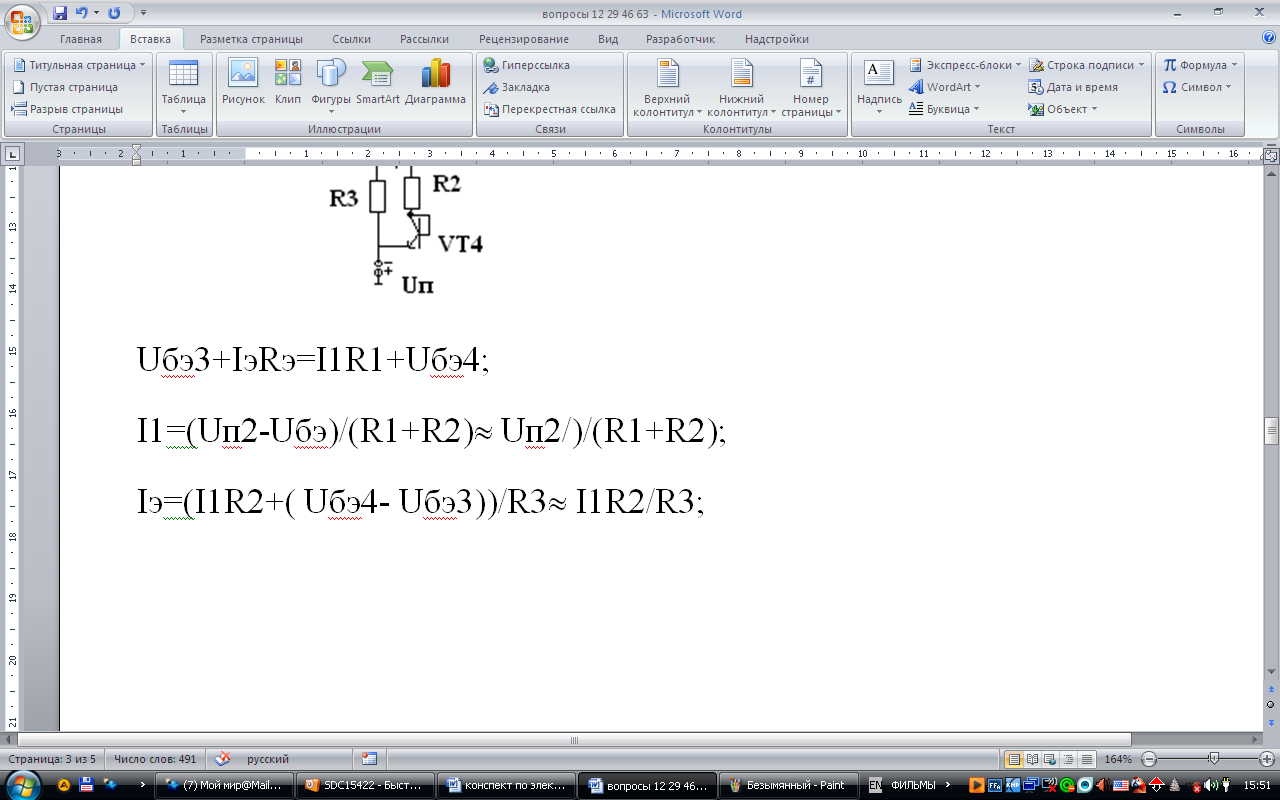

И спользование вместо Rэ источника тока позволяет увеличить ослабление синфазных помех, уменьшить влияние температуры и напряжений источника питания, а также неполной идентичности транзисторов дифференциальной пары на входной сигнал.
С пособы компенсации начального напряжения смещения. Схема.
Компенсация начального напряжения смещения путём изменения Uбэ при перемещении подвижного Rэ контакта. Широкого распространения не получила, т.к при этом Rэ’ не равно Rэ’’ и транзисторы охвачены ООС разной глубины => при изменении температуры? U смещения вновь появится. Применение: измерительные усилители, получило компенсации Uсмещ путём изменения Uк с помощью Rк, для этого у ОУ (опер.усил.) имеются специальные выводы. Если в данном ОУ компенсация не предусмотрена и для подачи сигнала используется лишь 1 вх. 2 вх можно использовать для подачи компенсирующего напряжения.
Ду с динамической нагрузкой. Схема.
Дифференциальный усилитель - симметричный усилитель постоянного напряжения с 2-мя входами и 2-мя выходами.
Работа дифференциального каскада с динамической нагрузкой.
При интегральном исполнении дифференциальных усилительных каскадов вместо резисторов широко используют транзисторы, выполняющие функцию динамических нагрузок каскада. Подобные схемы позволяют обеспечить существенно большие значения коэффициента усиления по сравнению с ранее рассмотренными схемами, имеющими резистивные нагрузки, что важно при создании многокаскадных УПТ.
Т
Uп1
При схема находится в режиме покоя. Токи . Ток протекает через транзистор
Пусть источник входного сигнала имеет полярность, показанную на рисунке. Под воздействием сигнала возрастает ток и убывает ток . Изменение базовых токов вызывает изменение коллекторных токов:
Так как , то . При этом ток нагрузки
Напряжения на выходе Подача входного напряжения противоположной полярности вызывает изменения направления токов и полярности напряжения
Коэффициент усиления по напряжению:
При
В многокаскадных УПТ является входным сопротивлением последующего каскада, величина которого равна нескольким сотням Ком. Создание такой же величины сопротивления в схемотехническом исполнении затруднительно. Поэтому дифференциальные каскады с имеют несколько десятков, а с динамической нагрузкой и - несколько сотен.
