  1. М ультивибраторы (генераторы прямоугольных колебаний). Схема.

Мультивибратор

является автогенератором и работает без подачи входного сигнала. Рассматриваемый генератор является симметричным и для него длительность импульса и паузы равны tи=tn=R2Cln(1+ ), при R3=R4 tи=tп=R2Cln3, период повторения импульсов Тп=(tи+tп)=2tи, скважность Q= . Изменяя =R2C и величины R3, R4, можно регулировать длительность, частоту и амплитуду импульсов.

П редположим, что на выходе напряжение +12В (U вых=+12), а на неинвертирующем входе +2В(UA=+2). Конденсатор С заряжается через до +2В. Так как напряжение на инвертирующем входе становится больше, чем на неинвертирующем входе (Uc стремится к UA), происходит переброс триггера Шмита, на выходе устанавливается максимальное отрицательное напряжение (-12В) (U вых=-12), на неинвертирующем входе -2В (UA=-2). Конденсатор перезаряжается через до -2В и т.д.

  1. Источники электропитания. Классификация.

1.линейный(рассеивающие):

-последовательные(-компенсационные,-параметрические) -параллельные(-компенсационные,-параметрические)

2.ключ(нерассеивающие)

-прямоугольные(широкоимпульсная модуляция) (-повы-шенные,-пониженные,-повышенно-пониженные(инвертир))

-синусные(резонанс)(1-тактные(-ПНН,-ПНТ)-2-тактные(-ПНН,-ПНТ))

ПНН (ПНТ) – переключается при нулевых напряжениях (токах)

ШИМ – широтно-импульсная модуляция

В параметрических стабилизаторах используется постоянство напряжения некоторых видов приборов при изменении протекающего через них тока. Из полупроводниковых приборов таким свойством обладает стабилитрон.

Компенсационные стабилизаторы напряжения обладают более высоким коэффициентом стабилизации и меньшим выходным сопротивлением по сравнению с параметрическими. Их принцип работы основан на том, что изменение напряжения на нагрузке (под действием изменения Uвх или Iн) передается на специально вводимый в схему регулирующий элемент, препятствующий изменению напряжения Uн. Регулирующий элемент может быть включен либо параллельно нагрузке, либо последовательно с ней. В зависимости от этого различают: параллельные и последовательные.

Линейный параметрический параллельный

Достоинства: не боится к.з.

Недостаток: низкий кпд.

Применение: маломощные схемы

Л инейный параметрический последовательный

Достоинства: высокий кпд.

Недостатки: боится к.з. нагрузки (требует специальных мер по защите от к.з.)

Применение: в схемах, не требующих высокого коэффициента стабилизации.

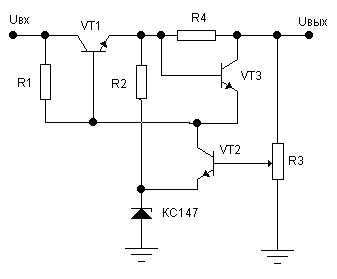

Линейный компенсационный последовательный

  1. На транзисторах.

VT2 открывается/закрывается таким образом, чтобы поддерживать на выходе напряжение, кот. задаст на базе 5,3В.

Если напряжение на выходе увеличилось, то и напряжение база-эмиттер увеличивается (Uэ=const); это вызывает приоткрывание VT2 и увеличение тока через него, увеличение UR1, а, следовательно, уменьшение UVT1 и UВЫХ.

Изменяя часть подаваемого на базу напряжения с помощью R3, мы изменяем Uвых.

R4 и VT3 –– для защиты от к.з.

При увеличении выходного тока увеличивается UR4. При достижении им 0,6В VT3 открывается, что препятствует увеличению выходного тока, т.к. Uбэ1 не увеличивается.

2. На ОУ

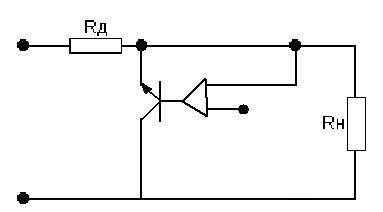

Линейный компенсационный параллельный

U вых=Uопорн.

Сопротивление транзистора регулируется таким образом, чтобы напряжение на нагрузке оставалось неизменным и равным Uопорн.

Если Uвых станет большеUопорн , то оно усилится ОУ и приоткроет транзистор, вызывая увеличение тока через Rд, а значит напряжение на нем возвращает Uвых к заданному Uопорн .
