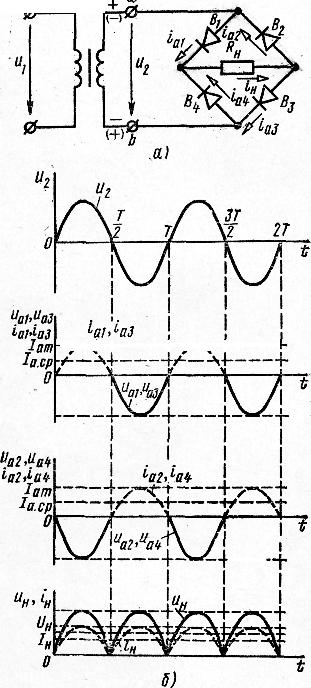

61.Мостовая схема выпрямителя.
Р азличают два типа двухполупериодных выпрямителей: мостовой и с выводом средней точки вторичной обмотки трансформатора. Наиболее распространен мостовой выпрямитель, в котором вентили В1, — В4 включены по мостовой схеме. К одной из диагоналей моста подведено переменное напряжение, а к другой диагонали подключен нагрузочный резистор RH. В этом выпрямителе в течение первого полупериода напряжения U2, когда точка а вторичной обмотки трансформатора имеет положительный потенциал по отношению к потенциалу точки Ь, вентили В1, В3 открыты, и в нагрузочном резисторе RH возникает ток iH . В это время вентили В2, B4 закрыты. В другой полупериод напряжения U2 потенциал точки а более отрицателен, чем потенциал точки Ь, вентили В2, В4 открыты, а вентили В1-В3 закрыты. При этом в нагрузочном резисторе Rн ток имеет тоже направление, что и в первый полупериод напряжения U2.
62 Сглаживающие г-образные фильтры.
Г-образный сглаживающий фильтр представляет собой простейший смешанный фильтр: LС-фильтр и RС-фильтр. Эти фильтры являются более сложными, но обеспечивают большее уменьшение пульсаций выпрямленного напряжения по сравнению с емкостным и индуктивным фильтрами. Уменьшение пульсаций LC-фильтром объясняется шунтирующим действием конденсатора Сф для переменной составляющей выпрямленного напряжения и значительным падением этой составляющей напряжения на катушке Lф, в результате чего доля переменной составляющей в выпрямленном напряжении резко снижается. Уменьшения постоянной составляющей напряжения на нагрузочном резисторе Rн практически не происходит, так как отсутствует значительное падение этой составляющей напряжения на очень малом активном сопротивлении катушки Lф. В маломощных выпрямителях вместо катушки Lф часто включают резистор Rф. В таком сглаживающем фильтре при Xсф <<Rф на резисторе Rф создается значительно большее падение напряжения от переменной составляющей выпрямленного тока, чем от постоянной. Сопротивление резистора Rф должно быть соизмеримо с сопротивлением нагрузочного резистора Rн. Обычно для RС-фильтров выполняется соотношение RН / (RН +Rф) = 0,5-0,9. Использование Г-образных RС-фильтров дает значительный выигрыш в габаритах, массе и стоимости. В то же время некоторые потери энергии в резисторе Rф не сказываются существенно на снижении к. п, д. выпрямителя.
63 Сглаживающие г-образные фильтры.
Г-образный сглаживающий фильтр представляет собой простейший смешанный фильтр: LС-фильтр и RС-фильтр. Эти фильтры являются более сложными, но обеспечивают большее уменьшение пульсаций выпрямленного напряжения по сравнению с емкостным и индуктивным фильтрами. Уменьшение пульсаций LC-фильтром объясняется шунтирующим действием конденсатора Сф для переменной составляющей выпрямленного напряжения и значительным падением этой составляющей напряжения на катушке Lф, в результате чего доля переменной составляющей в выпрямленном напряжении резко снижается. Уменьшения постоянной составляющей напряжения на нагрузочном резисторе Rн практически не происходит, так как отсутствует значительное падение этой составляющей напряжения на очень малом активном сопротивлении катушки Lф. В маломощных выпрямителях вместо катушки Lф часто включают резистор Rф. В таком сглаживающем фильтре при Xсф <<Rф на резисторе Rф создается значительно большее падение напряжения от переменной составляющей выпрямленного тока, чем от постоянной. Сопротивление резистора Rф должно быть соизмеримо с сопротивлением нагрузочного резистора Rн. Обычно для RС-фильтров выполняется соотношение RН / (RН +Rф) = 0,5-0,9. Использование Г-образных RС-фильтров дает значительный выигрыш в габаритах, массе и стоимости. В то же время некоторые потери энергии в резисторе Rф не сказываются существенно на снижении к. п, д. выпрямителя.
64. П-образный сглаживающий фильтр.
Если один Г-образный фильтр не обеспечивает необходимого уменьшения пульсаций, следует включить последовательно несколько фильтров. Например, часто применяемый П-образный фильтр состоит из емкостного фильтра Сф и Г-образного LС-фильтра. Коэффициент сглаживания многозвенных фильтров определяется произведением коэффициентов сглаживания звеньев, из которых он состоит, если входное сопротивление последующего фильтра для переменной составляющей тока значительно больше соответствующего сопротивления предыдущего фильтра. Если qс и qv — коэффициенты
сглаживания емкостного и Г-образного LС-фильтров, то коэффициент сглаживания П-образного фильтра qп =qcqГ
