59.Однополупериодный выпрямитель с активно-индуктивной нагрузкой.
Индуктивный фильтр включают последовательно с резистором RH (рис.1,а). Включение индуктивного фильтра в однопотупериодный выпрямитель существенно изменяет форму тока через резистор RH (рис. 1,б). В течение положительного полупериода напряжения и2, когда ток iB нарастает, катушка Lф запасает
Рис1. Схема индуктивного фильтра, с однополупериодным выпрямителем (а); временные диаграммы напряжений и токов однополупериодного выпрямителя с индуктивным фильтром (б); схема индуктивного фильтра с двухполупериодным выпрямителем (в); временные диаграммы напряжений и токов двухполупериодного выпрямителя (г)
энергию, благодаря чему в отрицательный полупериод накопленная энергия расходуется на поддержание нагрузочного тока. Длительность импульсов тока iн определяют постоянной времени τ= Lф/Rн. Чем больше индуктивность катушки Lф, тем больше накопленная в ней энергия и длительность импульсов нагрузочного тока. Величина этих импульсов с ростом индуктивности Lф уменьшается благодаря увеличению падения напряжения на катушке. Одновременно рис.1,а, уменьшается и постоянная составляющая выпрямленного напряжения. В результате этого коэффициент пульсаций практически не снижается, вследствие чего индуктивные фильтры в однополупериодных выпрямителях не применяют.
Индуктивный фильтр более эффективно работает в двухполупериодных выпрямителях (рис.1в). Импульсы тока, проходящие поочередно через вентили В1 и В2, создают в нагрузочном резисторе Rн непрерывный ток iн (рис.1г). При этом, как следует из временнйх диаграмм, форма кривой выпрямленного напряжения такова, что коэффициент пульсаций р значительно уменьшается. Эффективная работа индуктивного фильтра, как видно из временных диаграмм, наблюдается при больших нагрузочных токах и малых сопротивлениях нагрузочного резистора. В выпрямителях с индуктивным фильтром в отличие от выпрямителей с емкостным фильтром отсутствуют скачки тока. В то же время при уменьшении нагрузочного тока iн за счет ЭДС, самоиндукции к закрытому вентилю будет прикладываться большое обратное напряжение, что может вывести его из строя.
60. Однофазный выпрямитель с нулевым выводом.

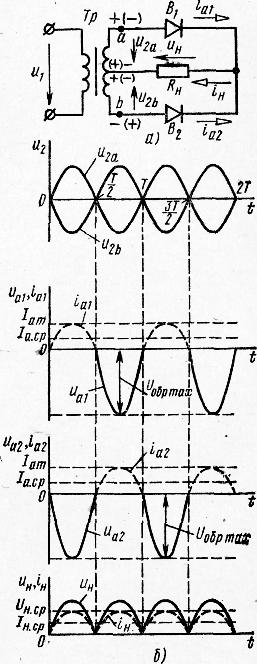

Двухполупериодный выпрямитель с выводом средней точки вторичной обмотки трансформатора состоит из трансформатора Тр, вентилей Въ Вг и нагрузочного резистора Rн. Этот выпрямитель можно рассматривать как сочетание двух однополупериодных выпрямителей, включенных на нагрузочный резистор Rн- Напряжения на каждой половине вторичной обмотки трансформатора, называемые фазными, равны между собой.
В один из полупериодов напряжения UаЬ верхняя точка а вторичной обмотки трансформатора имеет более высокий потенциал, чем средняя точка и еще более высокий потенциал, чем нижняя точка Ь. При этом вентиль В, открыт, а вентиль В2 закрыт. Это вызывает появление тока Iн в нагрузочном резисторе Rн. В другой полупериод напряжения Uаb нижняя точка Ь имеет более высокий потенциал, чем средняя точка, и еще более высокий потенциал, чем верхняя точка а. При этом ток в нагрузочном резисторе Rн имеет то же направление, что и в предыдущий полупериод. Обратные напряжения на закрытых вентилях определяются напряжением UаЬ, т. е. при одинаковых значениях напряжения U2 в два раза превышают обратные напряжения на закрытых вентилях в мостовом выпрямителе.
