Техническое предложение
1. Разработка кинематической схемы привода
Привод цепного или ленточного конвейера, как и любая другая машина, включает в себя три основных сборочных единицы:
В качестве двигателя (1) у большинства конвейеров используется стандартный электромотор трехфазного тока. Передаточный механизм (2) в зависимости от задания на курсовой проект содержит или открытую передачу (зубчатую, ременную, цепную) и редуктор, или один редуктор. Редукторы представлены различными типами (например, цилиндрические, конические, коническо-цилиндрические, червячные), как одноступенчатые, так и двухступенчатые. Исполнительным механизмом (ИМ) (3) в выполняемом проекте является приводной вал конвейера: для ленточного конвейера это вал приводного барабана, а для цепного конвейера вал с одной или двумя приводными звездочками.
Кинематическая схема привода разрабатывается в соответствии с условными обозначениями кинематических схем (табл. 1.1).
В случае представления технического задания в виде шифра кинематическая схема разрабатывается в следующем порядке:
Таблица 2.1.1
Условные обозначения элементов кинематических схем
Элемент |
Обозначение |
Элемент |
Обозначение |
Двигатель электрический |
|
Передачи: плоским ремнем |
|
Соединение детали и вала, свободное при вращении |
|
||
Соединения валов: |
|
клиновым ремнем |
|
глухое |
|
||
глухое с предохранением от перегрузки |
|
приводной цепью |
|
эластичное |
|
зубчатые с прямыми зубьями |
|
шарнирное |
|
||
зубчатой муфтой |
|
то же: 1) с косыми зубьями; 2) шевронные
|
|
предохранительной муфтой |
|
||
Передачи: зубчатые конические (общее обозначение) |
|
червячные с цилиндрическим червяком |
|
Последовательно выбирая нужные элементы (рис. 1.1, 1.2, 1.3), разрабатывают кинематическую схему.
Д 1
Д2
Открытая зубчатая передача
Исполнит. мех-м
Редуктор |
Д3
Исполнит. мех-м
Передача плоским р
Редуктор |
Д4
Исполнит. мех-м
Передача цепная
Редуктор |
Д5
|
Рис. 1.1. Варианты принципиальных схем привода
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
Рис. 1.2. Варианты
кинематических схем редукторов
Срок службы – 5 лет Кгод = 0,5; Ксут = 0,33 |
Срок службы – 5 лет Кгод = 0,6; Ксут = 0,5 |
||
Срок службы – 5 лет Кгод = 0,7; Ксут = 0,75 |
Срок службы – 5 лет Кгод = 0,8; Ксут = 0,6 |

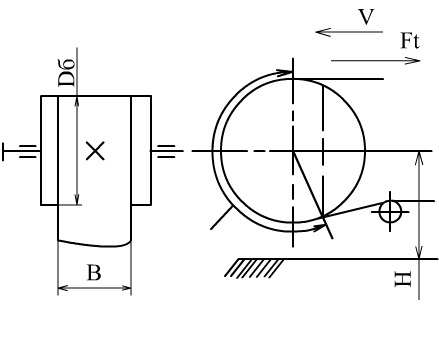

Рис. 1.3. Варианты
исполнительных механизмов конвейера
и графики нагрузки
КП.15.Д1.34. КП.15.Д3.12.
Рис. 1.4. Примеры
выполнения кинематических схем
Составляя кинематические схемы (рис. 1.4), следует учитывать, что при передаче тягового усилия Ft зацеплением с помощью тяговых цепей (цепные конвейеры) в приводе необходимо предусмотреть предохранительное устройство в виде предохранительной муфты предельного момента. Например, соединение приводной звездочки со ступицей можно выполнить через срезной штифт.
Разработанная кинематическая схема привода вычерчивается на листе формата А4 с указанием исходных для проектирования данных.
