Лабораторная работа

По дисциплине: «Электромагнитные переходные процессы в СЭС»

«Моделирование несимметричного КЗ на ЭВМ»

Выполнил: ст. гр. Эб – 429

Астафьев А.В.

Проверил: Дед А.В.

Омск, 2012

Рис. 1 – Схема электропередачи

Исходные данные для расчета

Ва- ри- ант	Элементы электрической системы
	Турбогенераторы с АРВ						Трансформаторы					Линия
	МВт		кВ				МВА	кВ	кВ	%	Схема Т2	l км	Uн,кВ
1	30	0,8	6,3	0,143	0,174	2,46	40	115	6,3	10,5		30	110

1. Расчет параметров схемы.

Расчет произведем в относительных единицах без учета сопротивлений нагрузки. В качестве базисной мощности принимается мощность нагрузки

Sб = Р/ = 30/0,8=37,5 МВА.

За базисное напряжение принимается среднее номинальное напряжение сети в точке КЗ: Uб = U cp.н = 115 кВ.

Базисный ток приведенный к среднему базисному номинальному напряжению в точке КЗ:

Составляются схемы замещения прямой, обратной и нулевой последовательностей по схеме электрических соединений (рис. 1).

1. Определение результирующего сопротивления и эквивалентной эдс схемы замещения прямой последовательности.

Рис. 2 – Схема замещения прямой последовательности

Определяются параметры схемы замещения с приведением их значений к базисным величинам.

Сопротивление генератора равно:

Сопротивления трансформаторов равны:

Хт1 = Хт2 = 0,0988

Сопротивления линий равны:

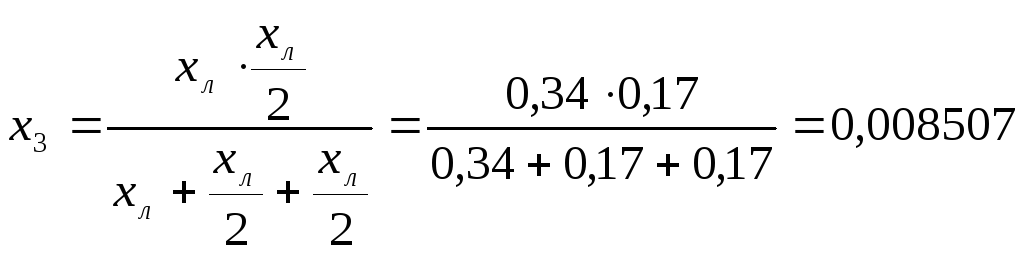

Сворачиваем схему замещения прямой последовательности относительно точки К3:

Рис. 3 – Эквивалентная схема замещения прямой последовательности

Определим ЭДС генератора и системы:

Эквивалентная ЭДС равна:

2. Определение результирующего сопротивления схемы замещения обратной последовательности.

Рис. 4 – Схема замещения обратной последовательности

Сопротивление генератора равно:

Сопротивления трансформаторов и линий остаются без изменений. Сворачиваем схему замещения прямой последовательности относительно точки К2:

3. Определение результирующего сопротивления схемы замещения нулевой последовательности.

Рис. 5 - Схема замещения нулевой последовательности.

Определим параметры схемы замещения.

Сопротивление нулевой последовательности генераторов равно нулю.

Сопротивления трансформаторов равны:

Сопротивления линий равны:

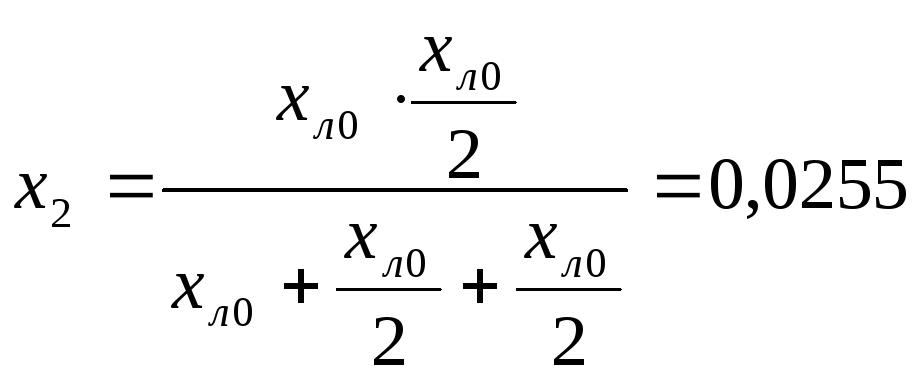

Сворачиваем схему замещения нулевой последовательности относительно точки К2:

Суммарный ток трехфазного КЗ:
