Устройство доильных аппаратов аду-1-03 и аду-1-04.
Низковакуумный доильный аппарат АДУ-1-03 (рис. 7, 8).
Доильные стаканы аппарата такие же, как и у аппарата ВДУ-1, а коллектор и пульсатор отличаются по конструкции.
Технологическая схема работы пульсатора (рис. 7) сохраняется.
Рисунок 7. Пульсатор АДУ-1-03:
1 – крышка; 2 – корпус; 3 – прокладка; 4 – диффузор; 5 – мембрана; 6 – кольцо; 7 – прокладка; 8 – гайка; 9 – камера; 10 – шайба; 11 – клапан.

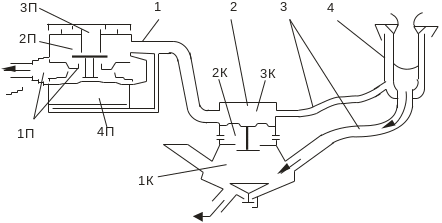

Рисунок 8. Схема низковакуумного доильного аппарата АДУ-1-03:
1 – пульсатор; 2 – коллектор; 3 – соединительные шланги; 4 – стакан.
Коллектор трехкамерный. Нижняя камера 1К молокосборная, камера 2К – атмосферная, 3К – распределительная. Камера 2К соединена с камерой 1К каналом, перекрываемым клапаном. От камеры 3К камера 2К отделена резиновой гибкой мембраной, с которой соединен клапан. Он закрывает и открывает канал, соединяющий камеры 1К и 2К. Камера 3К связана с межстенными камерами доильных стаканов и второй камерой пульсатора.
При впуске (рис. 8) воздуха из камеры 2К в камеру 1К при такте сжатия снижается разрежение в подсосковых камерах доильных стаканов до 8…10,5 кПа, что позволяет отдохнуть соскам, стабилизирует разрежение в доильном аппарате, улучшает режим доения и способствует быстрому продвижению молока из коллектора в молокопровод.
При включении вакуум-крана разрежение проходит из камеры 1П в 2П, далее к камере коллектор 3К и к межстенным камерам стаканов.
Одновременно в коллекторе под действием давления воздуха из камеры 2К мембрана прогнется вверх и поднимет клапан, который отсоедини камеру 1К от камеры 2К. Разрежение из молокопровода через молочный шланг передается в камеру коллектора и подсосковые камеры доильных стаканов (такт сосания).
При поступлении от пульсатора атмосферного давления (такт сжатия) оно поступает в камеру 3К. В результате разность давлений между камерами 2К и 3К отсутствует. За счет упругости мембраны клапан опустится вниз, осуществив подачу воздуха в камеру 1К. Часть воздуха тратится на транспортирование молока, а часть повышает давление в подсосной камере, снижая разрежение до 8…10,5 кПа. Это способствует восстановлению нормального кровообращения, нарушенного во время такта сосания.
Стимулирующий доильный аппарат АДУ-1-04 (АДУ-1-09).
Пульсатор состоит из двух блоков в одном корпусе (рис. 9): один блок – низкочастотный пульсатор, работающий с частотой 60 пульсаций в минуту (1 Гц), второй – высокочастотный с частотой 600 – 700 пульсаций в минуту (10 – 12 Гц). Низкочастотный пульсатор управляет выдаиванием молока из вымени, высокочастотный – раздражением сосков подобно эффекту, выполняемому теленком при сосании с целью более полного выдаивания молока и снижения вредного влияния разрежения на сосок.
Рисунок 9. Устройство доильного аппарата АДУ-1-09 со сдвоенным пульсатором и низковакуумным коллектором:
1Н и 2Н – камеры постоянного и переменного разрежения пульсатора; 3Н – общая воздушная камера; 4Н и 4В – управляющие камеры; 1В и 2В – входная и выходная камеры; 1 – молокопровод; 2 – вакуумпровод; 3 – коллектор; 1К – молокосборная камера; 2К – атмосферная камера; 3К – распределительная камера.
Работа каждого блока напоминает технологический процесс обычного пульсатора. Когда вакуум подается к первому блоку пульсатора, он начинает работу с образования такта сосания. В это время высокочастотный блок осуществляет вибрирующую подачу разрежения к коллектору и стаканам (рис. 9). При такте сжатия первого блока, второй блок не работает.
Устройство низкочастотного и высокочастотного блоков пульсатора схоже. Их отличие заключается в конструкции колец, определяющих частоту пульсаций, и опор клапанов. Кольцо с более короткой и широкой канавкой устанавливают в высокочастотном блоке, который расположен со стороны малого штуцера. Кольцо с более длинной и узкой канавкой размещают со стороны большого штуцера, канавкой наружу – в сторону накидных гаек.
Опору большого диаметра устанавливают в высокочастотном блоке со стороны малого штуцера, меньшего диаметра – в низкочастотном блоке со стороны большого штуцера. Большой штуцер подключают к вакуумной системе, а малый – к коллектору доильного аппарата.
Нормальная работа доильного аппарата АДУ-1-04 обеспечивается при разрежении в молокопроводе 50…52 кПа, в вакуум-проводе – 47…49 кПа. Соотношение тактов АДУ-1-04 составляет: сосание – 72 %, сжатие – 28 %.
