Глава 5 расчёт трёхфазных электрических цепей
5.1. Основные понятия и определения
Объединение в одной линии электропередачи нескольких цепей переменного тока с независимыми источниками электроэнергии называется многофазной системой.
Наибольшее распространение получила трёхфазная система, которая была изобретена и разработана выдающимся русским инженером М. О. Доливо-Добровольским в 1889-1891гг.

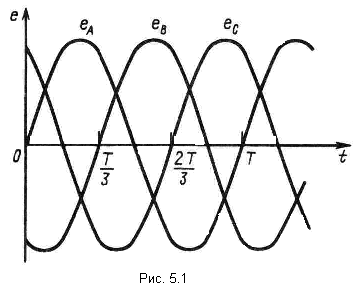

Т рёхфазной симметричной системой ЭДС называется совокупность трёх ЭДС одинаковой частоты и амплитуды, сдвинутых друг относительно друга по фазе на 1200 . Эти три ЭДС можно изобразить на временной (рис.5.1) и векторной (рис. 5.2.) диаграммах.

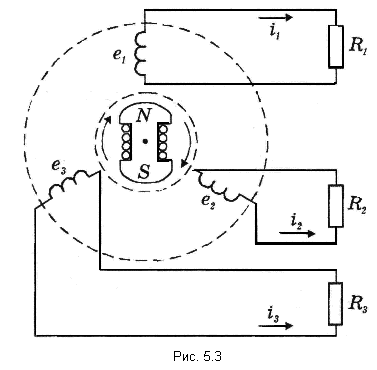

Трёхфазные симметричные системы ЭДС получаются с помощью трёхфазного генератора, в котором имеются три самостоятельные обмотки, расположенные на статоре, и сдвинутые относительно друг друга в пространстве на 1200. В центре статора вращается магнит (рис. 5.3). Форма магнита такова, что магнитный поток, пронизывающий каждую катушку, изменяется по синусоидальному закону. Тогда по закону электромагнитной индукции в катушках будут индуцироваться ЭДС равной амплитуды и частоты, отличающиеся друг от друга на 1200 .
; (5.1)
; (5.2)
. (5.3)
Комплексы действующих значений этих ЭДС:
Следующий порядок чередования ЭДС называется прямой последовательностью фаз, а чередование называется обратной последовательностью фаз.
В дальнейшем при рассмотрении трёхфазных систем принимается прямая последовательность фаз, которая считается нормальной.
5.2 Основные схемы соединения трёхфазных цепей
Существуют различные способы соединения обмоток генератора с нагрузкой, но в целях экономии обмотки трёхфазного генератора соединяют в звезду или в треугольник.

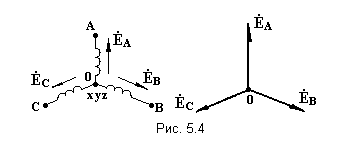

При соединении в звезду концы обмоток генератора объединяются в одну точку О, которая называется нулевой, или нейтральной (рис. 5.4).

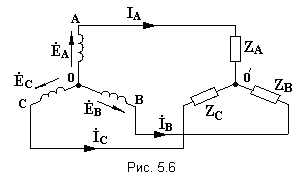

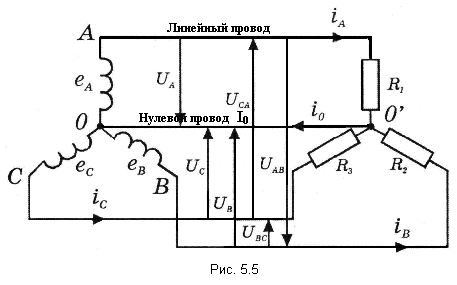

Н иже приведены схемы соединения трёхфазного генератора с трёхфазной нагрузкой по схеме звезда: звезда с нулевым проводом (рис.5.5); звезда без нулевого провода (рис. 5.6).
Точку, в которой объединяют три конца трёхфазной нагрузки при соединении её звездой, называют нулевой точкой нагрузки и обозначают О’.
Провода, соединяющие точки А, В, С генератора с точками а,b,с нагрузки, называют линейными.
Нулевым проводом называют провод, соединяющий нулевые точки генератора и нагрузки
Линейными токами Iл называют токи, протекающие по линейным проводам (их обозначают , , )
Фазным напряжением Uф называют напряжение между началом и концом фазы или между линейным и нулевым проводом (их обозначают ).
Линейным напряжением UЛ называют напряжение между двумя линейными проводами (их обозначают ).
Фазные и линейные напряжения связаны между собой выражениями
. (5.4)
В симметричной системе фазных напряжений система линейных
напряжений тоже симметрична: равны по величине
и сдвинуты относительно друг друга на 1200 (рис. 5.7).
Действующее значение линейных напряжений легко определяется по векторной диаграмме (рис.5.7) из треугольника, например АОВ:
. (5.5)
Таким образом, получим общее соотношение между линейными и фазными напряжениями в симметричной системе
. (5.6)
При соединении звездой в точках перехода из генератора в линию и из линии в нагрузку нет разветвлений, поэтому фазные и линейные токи одинаковы между собой в каждой фазе:
. (5.6)
Запомните: соотношения , справедливы только в звезде.
П ри соединении обмоток генератора треугольником конец первой обмотки генератора соединяют с началом второй, конец второй с началом третьей, конец третьей- с началом первой. (рис. 5.8)

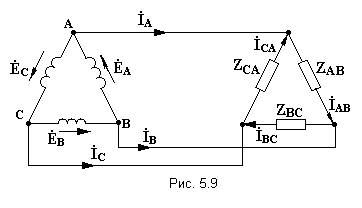

Геометрическая сумма ЭДС в замкнутом треугольнике равна нулю (рис. 5.8). В отличие от соединения звездой, где в большинстве случаев применяется четырёхпроводная система, здесь используется три провода (рис. 5.9).
С оотношения между фазными и линейными токами легко можно определить, если для каждой узловой точки применить первый закон Кирхгофа:
; (5.7)
При симметричной нагрузке токи во всех фазах одинаковы: линейные токи сдвинуты относительно фазных токов на 900 (рис. 5.10).
Д ействующее значение линейных токов определяется по векторной диаграмме (рис.5.10) из треугольника, например АОС:
. (5.8)
Таким образом, получим общее соотношение между линейными и фазными токами
. (5.9)
Из схемы (рис.5.9) видно, что фазные и линейные напряжения совпадают:
. (5.10)
Запомните: соотношения ; справедливы только для треугольника.
