2.2. Задания на расчет
Задание Н2..2.1. Рассчитать методом удельной мощности и точечным методом для двух случаев (глубин и высот) количество прожекторов (на мачте установлено их несколько, т.е. пучек лучей) с ЛН или ДРЛ охранного освещения открытой производственной площадки по исходным данным табл. 2.1, разместить их на плане площадки и выбрать оптимальный вариант охранного освещения, удовлетворяющий данным условиям работы. При этом минимальную освещенность принять 2 лк. На площадке размещены временные подсобные помещения и будут проводиться работы по выполнению нулевого цикла (вариант 1...12) или строительству здания (вариант 13...25).

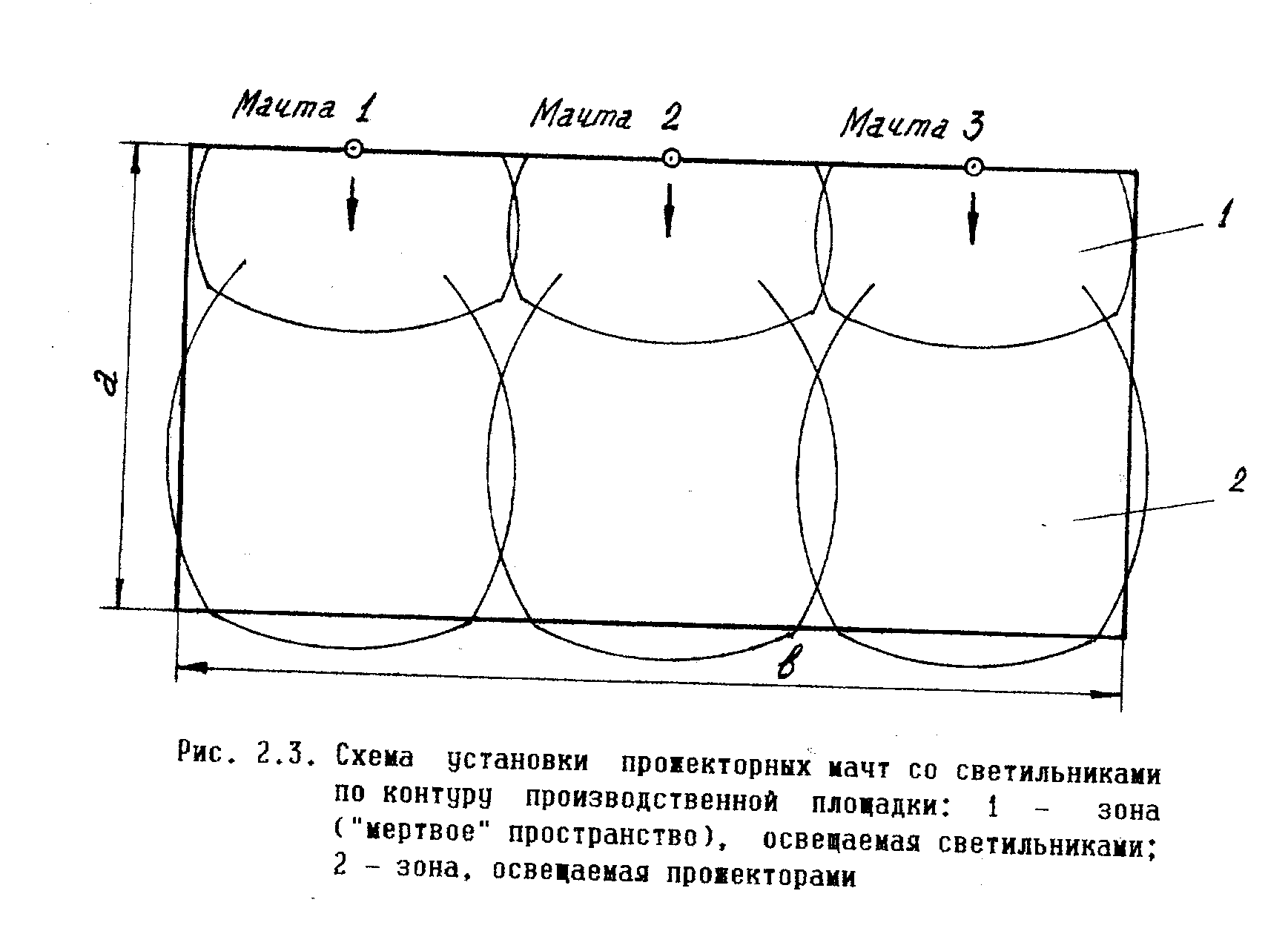

Задание Н2.2.2. Рассчитать методом удельной мощности и точечным методом для двух случаев (высот и глубин) количество прожекторов (на мачте установлен один прожектор) с ЛН или ДРЛ охранного освещения открытой производственной площадки по исходным данным табл. 2.2, разместить их на плане площадки и
-26-
- 27 –
Таблица 21. Исходные данные к заданию N2.2.1
Вариант
|
Размер площадки , м
|
Тип, напряжение, В, и мощность лампы» Вт
|
Тип прожектора
|
Высота установки прожектора*, м
|
Вид выполняемых работ
|
1
|
50 х 10
|
Б 215-225-150
|
ПЗС-25
|
|
|
2 3
4
|
75 х 10 100 х 10
150 х 10
|
БК 215-225-150 Б 215-225-200
БК 215-225-200
|
ПЗС-25 ПЗС-25 ПЗС-25
|
9,0
|
Рытье траншей глубиной 1,7 и 2,0 м
|
5
|
175 х 10
|
Г 215-225-300
|
ПЗС-35
|
|
|
6
|
100 х 50
|
БК 215-225-200
|
ПЗС-25
|
|
|
7
|
125 х 50
|
Б 215-225-150
|
ПЗС-25
|
|
Рытье
|
8 9
|
150 х 50 175 х 50
|
БК 215-225-150 Г 215-225-300
|
ПЗС-25 ПЗС-35
|
9,0
|
котлованов глубиной 2,0 и 3,0 м
|
10
|
200 х 50
|
Б 215-225-200
|
ПЗС-25
|
|
|
11 12
|
50 х 100 75 х 100
|
Б 215-225-150 Г 215-225-300
|
ПЗС-25 ПЗС-35
|
9,0
|
Рытье котлованов глубиной 3.0;3,7 м
|
13 14 15
|
100 х 100 125 х 100 150 х 100
|
ДРЛ - 80 ДРЛ – 125 ДРЛ - 250
|
ПЗС-25 ПЗС-25 ПЗС-25
|
15,0
|
Строительство зданий: круглого п=12,0 м; прямоугольного 15 м
|
16
|
100 х 30
|
ДРЛ - 400
|
ПЗС-35
|
|
|
17 18 19
|
125 х 30 150 х 30 175 х 30
|
ДРЛ - 700 ДРЛ - 250 ДРЛ - 400
|
ПЗС-35 ПЗС-25 ПЗС-35
|
21,0
|
Строительство ( панельного ) здания Ь = 15,0 и 28,0 м
|
20
|
200 х 30
|
ДРЛ - 700
|
ПЗС-35
|
|
|
21 22 23 24 25 |
50 х 40 75 х 40 100 х 40 125 х 40 150х140 |
ДРЛ - 1000 ДРЛ – 2000 Г 215-225-500 Г 215-225-750 Г 215-225-1000 |
ПЗС-45 ПЗС-45 ПЗС-35 ПЗС-35 ПЗС-45 |
21,0
|
Строительство кирпичного здания Ь = 28.0 м и Т-образного базара Ь = 12 м
|
|
|
|
|
|
|
|
*Высота установки прожектора дана без учета высоты строящегося здания
- 28 –
Таблица 2.2. Исходные данные к задания N2.2.2
вариант
|
Размер площадки, м
|
Тип, напряжение, В, и мощность. Вт
|
Тип прожектора
|
Высота установки прожектора*, м
|
Вид выполняемых работ
|
1 2 3 4 5
|
100 х 50 125 х 50 150 х 50 175 х 50 200 х 50
|
ДРЛ - 1000 ДРЛ - 2000 Г 215-225-500 Г 215-225-750 Г 215-225-1000
|
ПЗС-45 ПЗС-45 ПЗС-35 ПЗС-35 ПЗС-45
|
15,0
|
Строительство сборочного и холодно-прессового цехов высотой h = 15 и 18 м
|
6
|
50 х 100
|
ДРЛ - 400
|
ПЗС-35
|
|
|
7 8 9
|
75 х 100 100 х 100 125 х 100
|
ДРЛ - 700 ДРЛ - 250 Г 215-225-300
|
ПЗС-35 ПЗС-25 ПЗС-25
|
21,0
|
Строительство корпусов института h= 18 и 21 м
|
10
|
150 х 100
|
Г 215-225-750
|
ПЗС-35
|
|
|
11 12
|
50 х 100 75 х 100
|
ДРЛ - 1000 ДРЛ - 2000
|
ПЗС-45 ПЗС-45
|
18,0
|
Строительство Т-образного здания h=20 м
|
13 14 15
|
100 х 100 125 х 100 150 х 100
|
ДРЛ - 700 ДРЛ – 400 Г 215-225-1000
|
ПЗС-35 ПЗС-35 ПЗС-45
|
9.0
|
Рытье котлованов под емкости глубиной 15 и 7,5 м
|
16
|
100 х 30
|
БК 215-225-200
|
ПЗС-25
|
|
|
17 18
|
125 х 30 150 х 30
|
Б 215-225-150 БК 215-225-150
|
ПЗС-25 ПЗС-25
|
9,0
|
Рытье котлованов глубиной 4 и 6 м
|
19
|
175 х 30
|
Г 215-225-300
|
ПЗС-25
|
|
|
20
|
200 х 30
|
Б 215-225-200
|
ПЗС-25
|
|
|
21
|
50 х 5
|
Б 215-225-150
|
ПЗС-25
|
|
|
22 23
|
75 х 5 100 х 5
|
БК 215-225-150 Б 215-225-200
|
ПЗС-25 ПЗС-25
|
10,0
|
Рытье траншей глубиной 2,0 и 3,0 ы
|
24
|
125 х 5
|
БК 215-225-200
|
ПЗС-25
|
|
|
25
|
150 х 5
|
Г 215-225-300 теки прожекторе
|
ПЗС-35
|
|
|
*Высота установки прожектора дана без учета высоты строящегося здания
- 29 -
выбрать оптимальный вариант охранного освещения, удовлетворяющий данным условиям работы. При этом минимальную освещенность принять 2 лк. На площадке размещены временные подсобные помещения и будут проводиться работы по строительству здания (вариант 1...12) или выполнению нулевого цикла (вариант 13...25).
