1.4. Конструктивные решения по результатам расчета
Таким решением является план размещения светильников в помещении(ях). Для этого студент вычерчивает план помещения (в соответствующем масштабе - например, И 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75 или 1:100) и наносит принятое на третьем этапе светотехнического расчета расположение рядов и светильников в них, строго соблюдая ГОСТ 21.614-88 "Изображения условные графические электропроводок на плане". На этом плане должны быть указаны размеры помещения в метрах, а также расположение окон и дверей.
Примечания. 1. На практических занятиях и в контрольных работах заочников допускается приводить схему размещения светильников в рассмотренном помещении (рис. 1.1..1.4), на которой кроме размеров помещения должны быть указаны величины L,l ,l и т. д.
2. Студенты-дипломники специальности ЭС на плане помещения(й), приведенного на ватманском листе формата А1 (масштаб здесь может быть 1:125, 1:250 или 1:500), должны также показывать расположение магистральных, рабочих и аварийных щитков, проводку и другие элементы электрической сети освещения, так как они выполняют и электротехнический расчет осветительной установки. Элементы оформления таких планов показаны на рис. 13-2 книги [1].
2. Проектирование установки пр01екторного осве1еш для открытых пронзводственш шю1адок
Открытые монтажные, строительные, ремонтные и иные рабочие площадки подлежат искусственному освещение в темное время суток. Чтобы спроектировать такую осветительную установку, выполняют светотехнический и электротехнический расчеты. Первый ведут с целью определения потребного количества светильников или прожекторов и правильного их размещения на открытой площадке. Для этого применяют методы удельной мощности и светового потока, указанные в разделе 1 настоящего пособия (при определении количества светильников коэффициенты отражения принижают равными нулю), а также точечный метод и метод изолюкс (кривых равной освещенности). Последние два метода имеют неко-
-18-

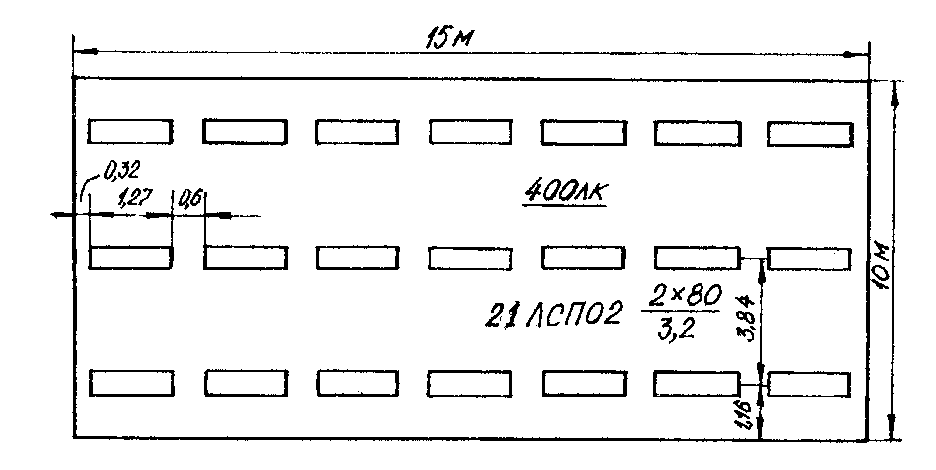

Рис. 1.1. Схема размещения светильников типа ЛСПО2 – 2 x 80
в компьютерном зале

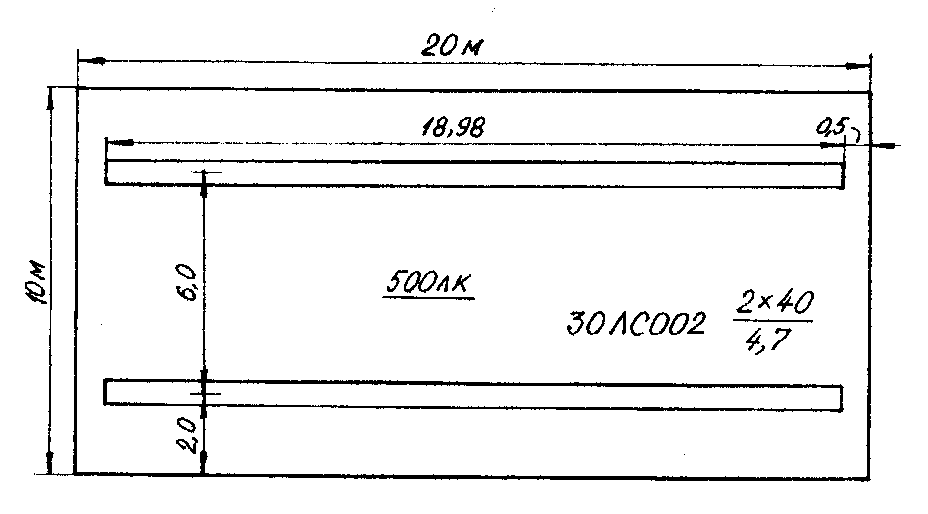

Рис. 1.2. Схема размещения светильников типа ЛС002 – 2 x 40
В учебном помещении
-19-

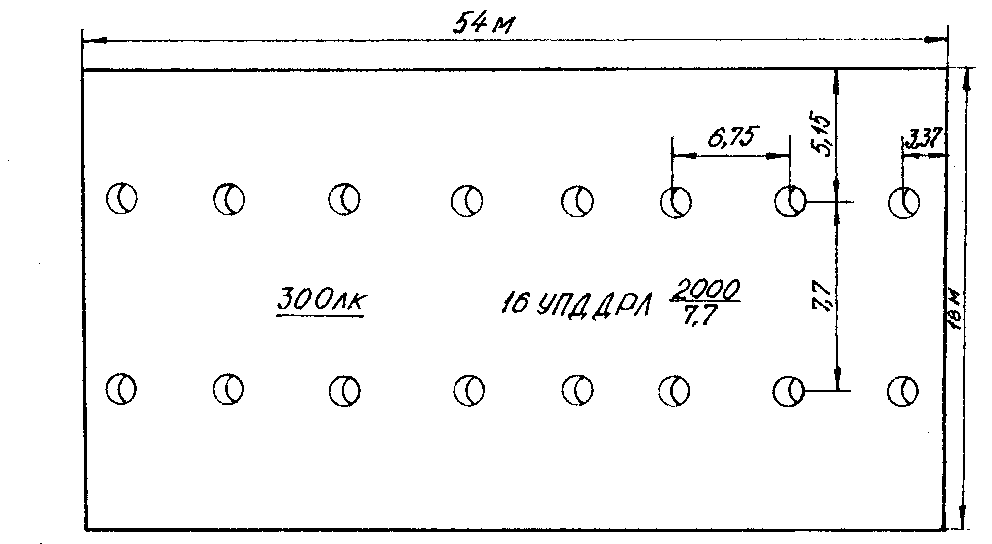

Рис. 1.3. Схема размещения светильников типа УПД ДРЛ- 2000
В производственном помещении механического цеха

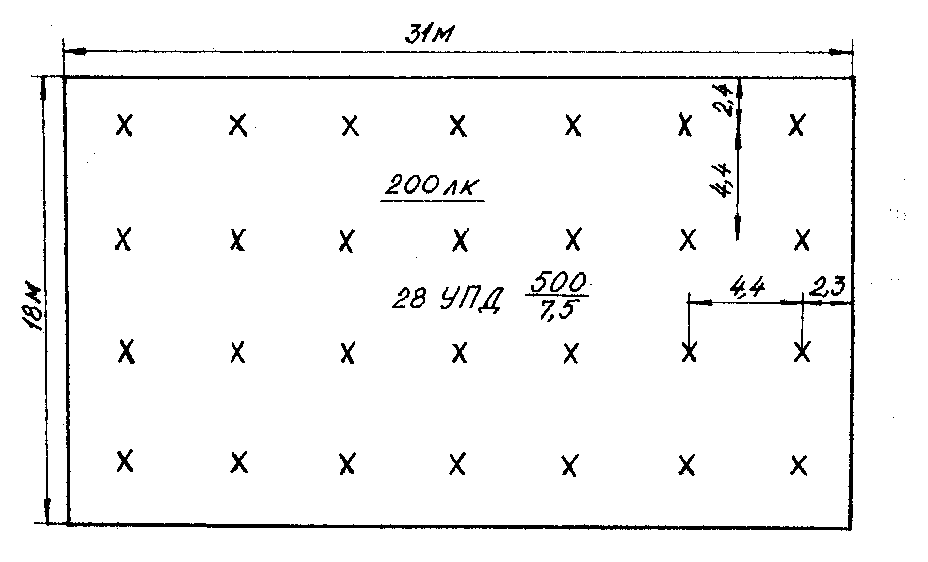

Рис. 1.4. Схема размещения светильников типа НСП07
с ЛН 500 Вт в помещении ремонтного цеха
- 20 –
торые особенности при расчете прожекторного освещения площадок различного назначения, о которых см. ниже.
Электротехнический расчет ведут в направлении выбора источника питания, магистральных и групповых щитков и расчета конкретной осветительной сети, которая должна обеспечить бесперебойную работу спроектированной осветительной установки. Его выполняют инженеры-электрики по соответствующим методикам, изложенным в книгах [1,2] или электротехнических справочниках.
