2.1. Методика светотехнического расчета
Этот расчет реализуется в три этапа. На первом этапе студент определяет исходные данные. К ним относятся: 1) характер осветительного прибора - тип и мощность лампы, тип прожектора; Примечания. 1. Источниками света могут быть лампы накаливания (ЛН)„ газонаполненные типа ДРЛ или ксеноновые [1,2,8]. 2. Мощности лампы РА в прожекторах могут быть различными [1.2], но лучше принимать для прожекторов 150, 200, 250, 500, 750, 1000 Вт и более.
3. Наиболее часто применяются прожекторы заливающего света (пзс). В них используются в основном лн, а в пзс-45 целесообразно применять дрл [1,2,8].
2) Высота установки прожектора над уровнем земли н, м;
Примечания. 1. Высоту Н следует принимать для прожекторных мачт 10 , 12, 15, 20 и 30 м [8] (подчеркнуты типовые Н).
2.
Величина Н зависит от максимальной
высоты сооружения и оборудования
Нмах, имеющихся на рассматриваемой
площадке. Поэтому Н
следует принимать на 3...10 м вше Нмах.
Чем выше Н , тем меньше
зона теней и полутеней на освещаемой
площадке.
Примечание.
Форма площадки (квадратная, прямоугольная,
Г- или Т- образная) Влияет только на
размещение мачт.
4)
нормативная освещенность Еmin
рассматриваемой площадки по проекту
организации строительства для охранного
освещения и рабочих мест по проекту
производства работ для рабочего
освещения. Величина Еmin
принимается по СНнП 11-4-79, СНиП II1-4-80*
и ГОСТ 12.1.046-85. При этом рабочее освещение
при строительстве зданий складывается
из охранного и местного освещений.
Последнее как правило выполняют в виде
гирлянды при строительстве здания или
фары, установленной на экскаваторе3) Назначение и площадь освещаемой площадки, s, м2;
-
21 -
или
кране, при выполнении нулевого цикла
работ. Расчет гирлянды ведут как
расчет линейной лампы без светильника,
а фары -как расчет улучшенного светильника,
но при коэффициентах отражения
равных нулю.
На
втором
этапе
проектирования студент определяет
количество
прожекторов. Для этого используют
методы: удельной мощности,
точечный и наложение на освещаемую
площадку изолюкс равной
освещенности [1,8]. При последнем методе
требуются готовые альбомы масштабных
изолюкс равной освещенности, которые
в
большинстве своем отсутствуют на
предприятиях и стройках, Поэтому
студенты используют расчетные методы
(удельной мощности
и точечный). Порядок расчета при этом
следующий:
1.
Начертить в масштабе рассматриваемую
площадку.
2.
Ориентировочно определить потребную
удельную мощность, Вт, установки по
формуле
=
(0,15...0,25) Еmin
К , (2.1)
где
К - коэффициент запаса, равный 1,5.
3.
Подсчитать ориентировочное количество
прожекторов, шт.
, по формуле
N =
S
/ РА.
' (2.2)
4.
Определить освещенность в контрольной
точке (например, точка
А на рис. 2.1 - менее освещенная, но
равноудаленная от прожекторных
мачт), которая освещается несколькими
прожекторами,
установленными на каждой мачте, с
одинаковыми углами наклона
к горизонту и одинаковыми углами
между
проекциями оптических
осей смежных прожекторов на горизонтальную
плоскость.
Для этого замерить на чертеже расстояние
l
и определить отношение l
/ Н. Затем по графикам приведенной
освещенности прожектора
книги [1] на с. 249...286 определить оптимальный
угол
и подсчитать суммарную освещенность
в точке А от прожекторов
трех мачт, освещаемых эту точку. Сравнить
суммарную освещенность
с Еmin.
Если
Еmin,
то размещение мачт принимается с
данной мощностью ламп в прожекторе: в
противном случае
необходимо принять ближайшую большую
мощность лампы в прожекторах.
5.
Определить освещенность в дополнительной
точке (например, точка Б на рис. 2.1),
которая находится на половине расстояния
между точкой А и любой из мачт. Нахождение
в ней
от
трех прожекторных мачт осуществляется
по методике, примененной
для точки А, но с углом
, установленным для точки А.
-22-
- 23 -
Сравнить эту освещенность с освещенностью в точке и. Если ^6 в точке Б окажется меньше или больше в 1,5...2 раза, чем в точке А, то необходимо изменить угол - наклона прожектора и взять ближайшую кривую графика приведенной освещенности прожектора. Затем подсчитать при новом угле в точке А и Б от трех прожекторных мачт по вышеизложенной методике и сравнить их с Еmin. И так действовать до тех пор, пока в точках А и Б не будет отличаться от Еmin и между собой более, чем в 1,5...2 раза.
6. Определить освещенность в точках угловых полей по вышепринятой методике с углом наклона прожектора , полученным при определении в точке Б, Сравнить угловых точек Еmin
7. Сопоставить угловых точек между собой. Если эти освещенности примерно равны (отличаются не более чем в 1,5...2 раза), то необходимо провести на чертеже границы действия пучка прожекторов каждой мачты (например, аналогично линиям 1-1' , 1-1”, 2-2', 2-2", 3-3' и 3-3" на рис. 2.1),
8. Принимая за расчетную точки А , определить угол, град, между проекциями оптических осей для всех трех мачт по формуле
. (2.3)
9. Определить число прожекторов в пучке по формуле
h = ( ) (2.4)
где - угол между проекциями осей крайних прожекторов пучка, определенной зоной действия последнего (например, угла между линиями 1-1 , 1-1', 2-2', 2-2", 3-3' и 3-3" рис. 2.1), град; ' - угол между проекциями крайних линий светового потока одного прожектора, град.
10. Подсчитать (путем суммирования) необходимое количество прожекторов на трех прожекторных мачтах.
При наличии одного прожектора на мачте методика расчета освещенности в заданной течке значительно упрощается (рис. 2.2). Например, дана точка А и ее расстояние l от основания вышки прожектора, а также расстояние от проекции оптической оси, перпендикулярной к линии в. Студент определяет:
1) из треугольника ОАА расстояние а по формуле
a = (2.5)
2)tg = a / H , а через tg находят по таблицам угол .
-24-

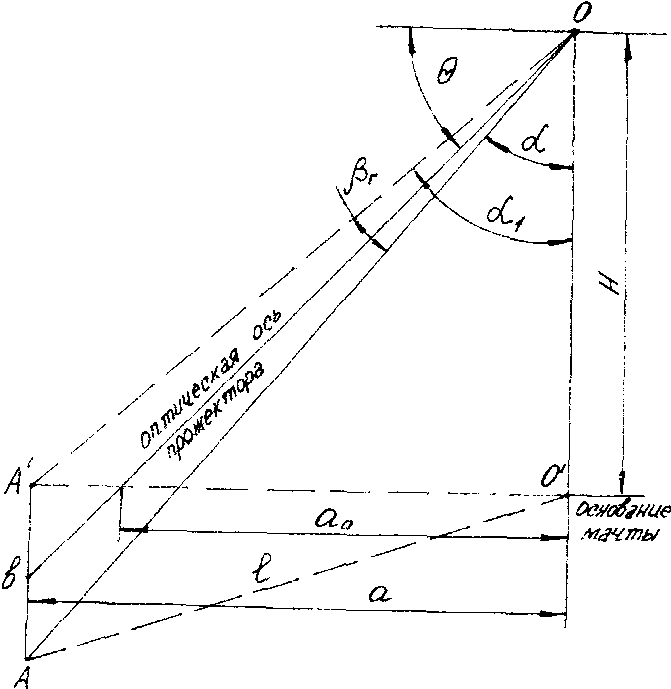

Рис. 2.2. К расчету освещенности от одного прожектора в данной точке
3) угол = агсtg(b-соs ) / Н; (2.6)
4) силу света Y по графику, приведенному в книге [1] на с. 249...286 ;
5) горизонтальную освещенность Ег , лк, в данной точке по Формуле
Е = (Y cos )/ H (2.7)
6) площадь изолюксы $нз, м2, на поверхность площадки $, м2 , по графикам изолюкс на условной плоскости, приведенным в книге [1] на с. 249. ..286;
7)количество прожекторов, шт, по формуле
N= S / $нз, (2.8)
Независимо от количества прожекторов, установленных на мачте, студент находит "мертвое" пространство около каждой мачты (рис. 2.1) по формуле
X=H tg [90 – ( - )] + R / sin (2.9)
- 25 -
где X - расстояние от прожекторной мачты до светового пятна на освещаемой поверхности площадки, м; - принятый угол наклона прожектора, град; - угол рассеяния (зависит от типа прожектора - см. табл. 9-6 книги [1]. град; R - радиус прожектора, м.
Если "мертвое" пространство находится на освещаемой площадке (как на рис. 2.3), то необходима установка дополнительного источника света - светильника с лампой накаливания или ДРЛ. При этом высоту его установки Н студент принимает равной 6,5-7,5 м (ЛН) или 7,0...II,5 м (ДРЛ), а Есв , создаваемая этим источником света в "мертвой" зоне, должна соответствовать освещенности на всей открытой площадке, т.е. Есв = Еmin - Ег. Величину Есв он находит по формулам;
Есв = У/ Н -К или У = Есв Н К , (2.10)
где У - сила света принятого источника света, кд (берут из книги [8] на с. 46 и 47); К - коэффициент запаса, равный 1,3 (ЛН) или 1.5 (ДРЛ),
На третьем этапе проектирования студент выполняет детальную конструктивную проработку второго этапа светотехнического расчета для заданной площадки в соответствии с указаниями подраздела 2.4.
