4. Вычисляют фактический ток при однофазном кз I ,а, в проектируемой сети зануления по формуле
I =Uф/(Zф/3+Zп) , (7.7)

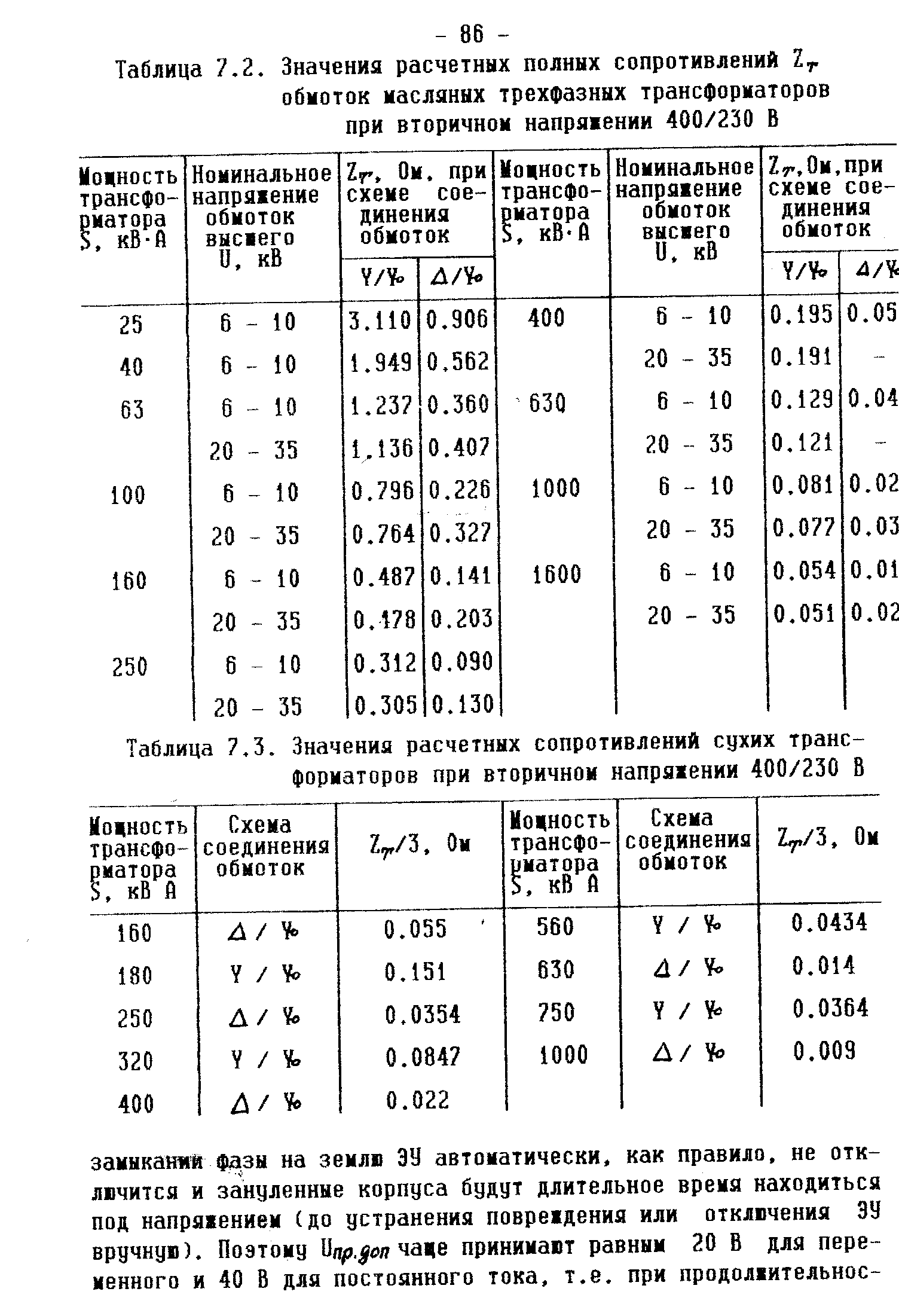

где Zф - фазное напряжение, В; Zт - полное сопротивление трансформатора, Ом (берут из табл. 7.2 для масляных и из "Фаза-нуль",Ом.
5.Полученное значение I сравнивают со значением I если I I , то сечение НЗП выбрано правильно и отключающая способность проектируемого зануления электродвигателя обеспечена; в противном случае увеличивают сечение или изменяют материал НЗП и вновь определяют I по формуле (7.7) до тех пор пока будет достигнуто соблюдение условия
I I , (7.8)
Следовательно, расчет проектируемого зануления на отключающую способность является проверочным расчетом правильности выбора проводимости НЗП.
При расчете ЗУ для нейтрали трансформатора исходят из условия обеспечения безопасного прикосновения к зануленному кор-
r
r
,
(7.9)
где
rо-
сопротивление
заземления нейтрали трансформатора
Ом;
r
-сопротивление
замыкания фазы на землю, Ом (принимают
r
20
Ом); U
-предельно
допустимое напряжение прикосновения,
В (принимают по табл. 2 ГОСТ 12.1.038-82); Uф-
фазное напряжение, В.
При
выборе U
,
которая зависит от продолжительности
воздействия тока на человека, следует
помнить о том. что при
В этом случае
-87-

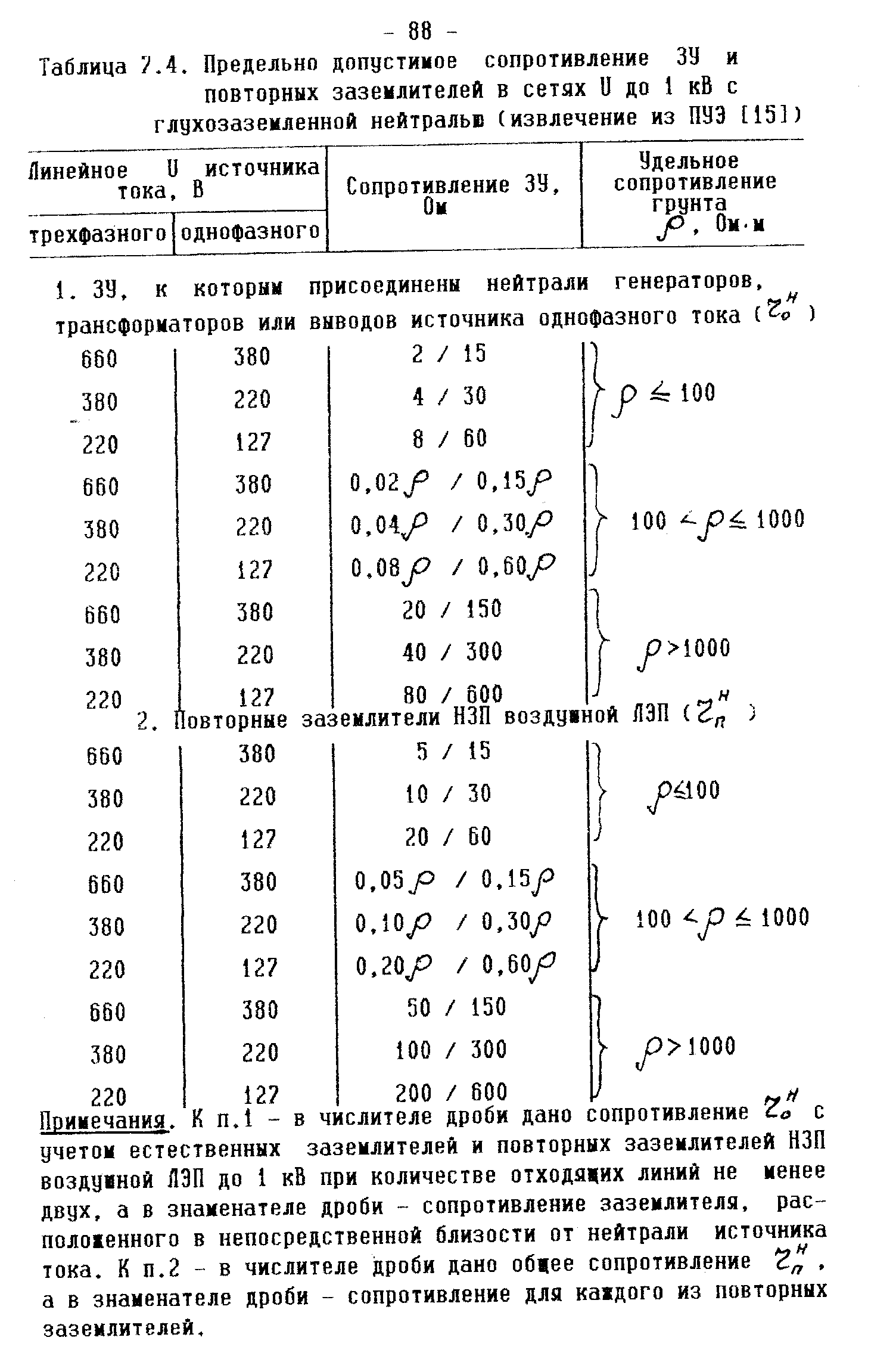

ти воздействия тока на человека свыше 1 с.Найденную величину r по формуле(7.9) затем сравнивают с нормативной ее величиной r , приведенном в табл. 7.4. При этом должно выполняться условие
r r (7.10)
К дальнейшему расчету принимают наименьшеую величину из сравниваемых. Порядок расчета r такой же, как при расчете несовмещенного ЗУ для защитного заземления ЭУ (см. в разделе 6 задание N6.2.2 и методические указания к нему).При расчете повторного заземления НЗП воздушной ЛЭП исходят из условия обеспечения безопасного прикосновения к зануленному корпусу ЗУ при замыкании фазы на данный корпус. В этом случае
r =n r (7.11)
где rп- сопротивление одного повторного заземлителя НЗП, Ом; n - количество повторных заземлений НЗП, шт.; U -предельно допустимое напряжение прикосновения, В (принимают по табл. 2 ГОСТ 12.1,038-82); Iкз - ток однофазного КЗ, и, который определяют по формуле (7.4) или (7.7); Zнзп-полное сопротивление участка НЗП (от места замыкания фазы на корпус до нейтральной точки источника тока), Ом. Это сопротивление находят по формуле
Zнзп= (7.12)
при этом расшифровка Rнзп Xнзп и Хп, и метод их определения был приведен выше.При выборе величины U следует исходить из времени до момента отключения защитой поврежденной ЗУ. Однако при отказе или задержке защиты (например, по причине неисправности автоматического выключателя, завышенных участков и т.п.) это время может увеличиться. Все это надо учитывать при определении U по табл. 2 ГОСТ 12.1.038-82.
Расчет rп по формуле (7.11) ведется для всех ЗУ, питающихся на этом участке НЗП, так как у каждой ЗУ своя величина Iкз. Затем найденные величины r сравнивают с нормативной ее величиной r (см. табл. 7.4). При этом должно выполняться условие .
r r (7.13)
К дальнейшему расчету принимают наименьшую величину из сравниваемых. Порядок расчета каждого rп идентичен порядку расчета несовмещенного ЗУ для защитного заземления ЗУ (см. в разделе 6 задание N6.2.2 и методические указания к нему).
