9.2. Задание на прогнозирование

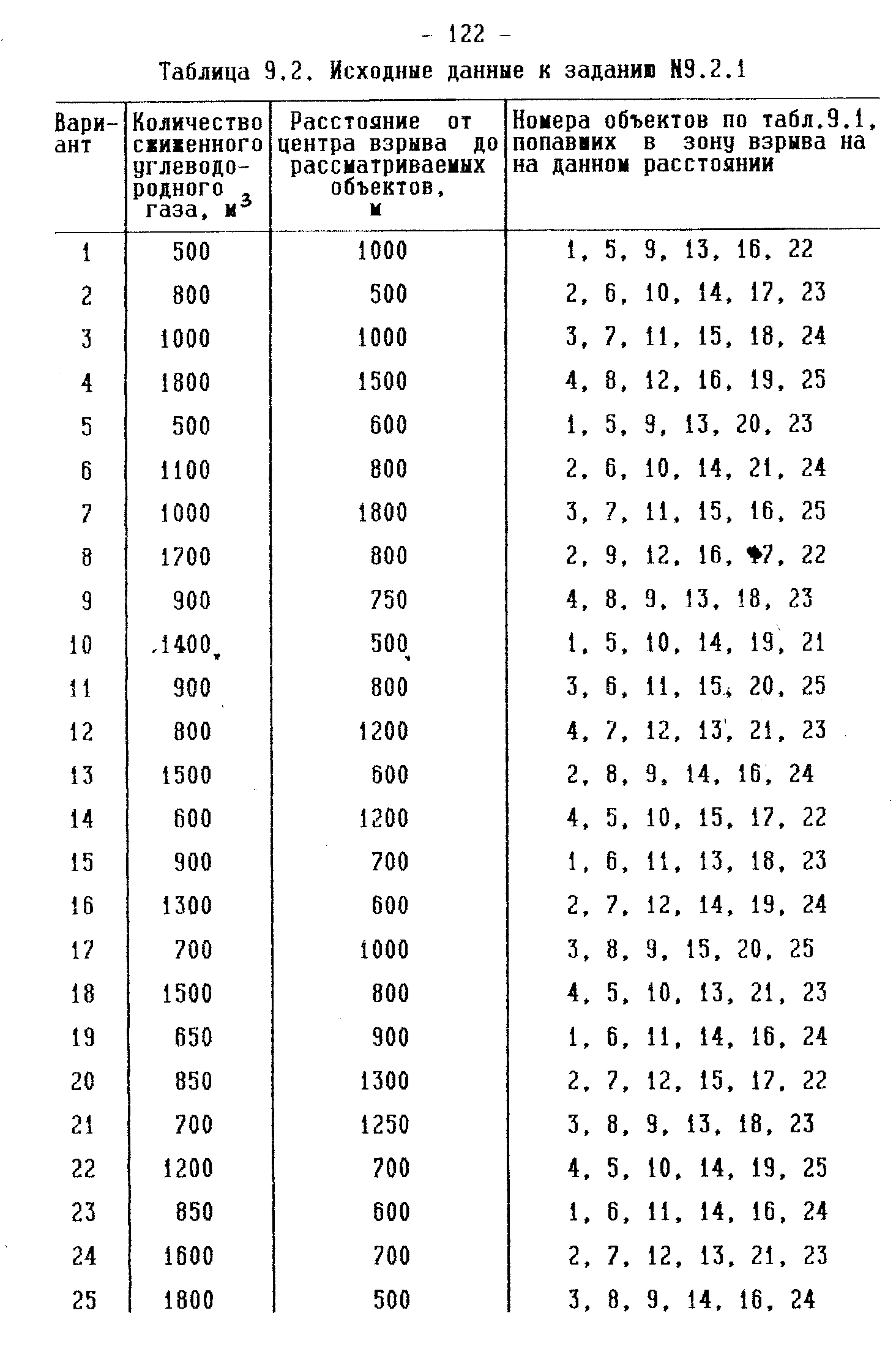

Задание Н9.2.1. Спрогнозировать зоны разраиения УВ при возможном наземном взрыве ГВС по исходным данями, приведенным в табл. 9.2, и оценить степень поражения незащищенных людей, а также характер возможных разрушений производствввво-промышленных, милях и иных объектов, указанных в задании. Предложить необходимые мероприятия и примерный объем СНАВР по ликвидации последствий взрыва ГВС.
- 123 -
9.3. Методические указания по выполнению задания и анализу результатов прогнозирования
Перед выполнением задания студент изучает теоретический материал, изложенный на с. 57, 58, 208, 209 и 226...238 учебного пособия [73, и методику прогнозирования зон разрушения УВ и возможных последствий взрыва ГВС См. выше подраздел 9.1), а также он знакомится со своим вариантом задания из подраздела 9.2.
Задание на прогнозирование студент выполняет в последовательности, приведенной во втором и третьем этапах подраздела 9.1. При этом он вначале выполняет расчеты по формулам (9.1..,9.6), а затем по найденному расчетом значению ДР0 студент производит оценку возможных последствий воздействия УВ на незащищенных людей и объекты.
Результаты прогнозирования такой ЧС следует представлять в текстовом и графическом видах. В тексте студент указывает степень (тяжесть) поражения незащищенных людей и характер разрушения заданных (существующих) объектов. На чертеже он приводит радиусы трех зон разрушения и их значения в метрах, а также объекты (в принятом условном обозначении) и характер их разрушения. При выполнении такого прогнозирования на практических занятиях графические его результаты могут быть представлены рис. 9.2; в других случаях - на генплане предприятия, карте города или населенного пункта и показом цветами зон соответствующих разрушений существующих объектов вблизи места взрыва ГВС. Затем приводятся в табличной форме необходимые мероприятия по СНАВР и сроки их выполнения в ближайшие сутки после взрыва ГВС.
10. Гигиеническая оценка условий тр9да в помещениях
Условия труда (УТ) - это совокупность факторов производственной среды и трудового процесса, оказывающих влияние на здоровье и работоспособность человека в процессе труда. В различных помещениях параметры производственной среды и трудового процесса, как известно, изменяются, что сказывается не только на здоровье работающих, но и на их потомстве.
Госкомсанэпидемнадзор России ввел в действие с 1994 года
-124-

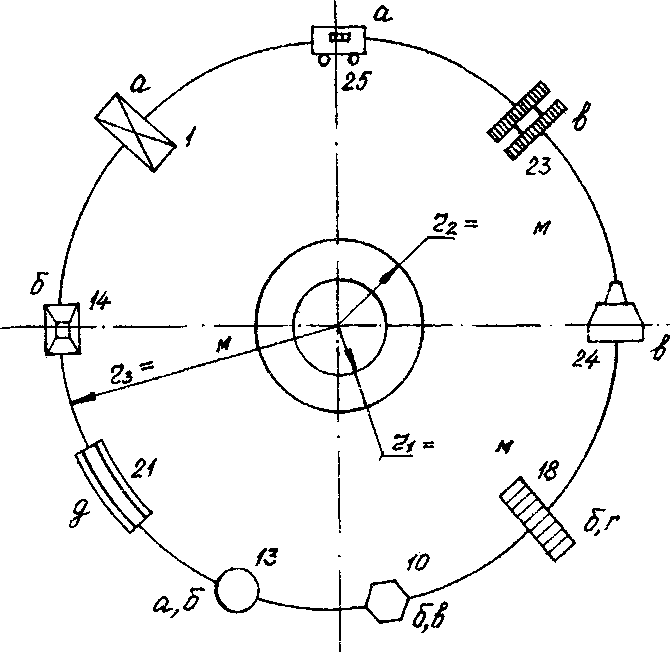

Рис.
9.2, Результаты прогнозирования и оценки
возможных последствий наземного
взрыва ГВС: r1,
r2-
радиусы
зон 1 и 2; r3-
радиус зоны 3 (расстояние от центра
взрыва до объекта, заданное в варианте);
1, 10, 13, 14, 21, 23, 24 и 25 - номера объектов по
табл. 9Л; а, б, в, г, д - виды разрушений
объектов
гигиенические
критерии оценки и классификации УТ или
Р 2.2.013-94 [231. Последние основаны на
принципе дифференциации УТ по степени
отклонения параметров (факторов)
производственной среды и трудового
процесса от действующих гигиенических
нормативов в соответствии с выявленным
влиянием этих отклонений на
функциональное состояние и здоровье
работающих.
Гигиенические
критерии подразделяют УТ на четыре
класса: 1-й - оптимальные, 2-й - допустимые,
3-й - вредные и 4-й -опасные или экстремальные
УТ, а 3-й класс - еще на четыре степени,
т.е. 3.1, 3.2, 3.3 и 3.4. Более конкретную
характеристику классов и степеней
вредности см. в нормативном акте [23].
- 125 -
рабочих местах (РМ) или в рабочих зонах (РЗ). Она необходима для: 1) установления приоритетности в проведении оздоровительных мероприятий; 2) создания банка данных существующих НТ на уровне предприятия, района, города, региона и РФ; 3) определения административно-экономических санкций в связи с неблагоприятными НТ; 4) аттестации РМ. Как видим, гигиеническая оценка существующих НТ крайне необходима при реализации оздоровительных и других мероприятий на РМ, в РЗ и помещениях.
