8.2. Задания на расчет

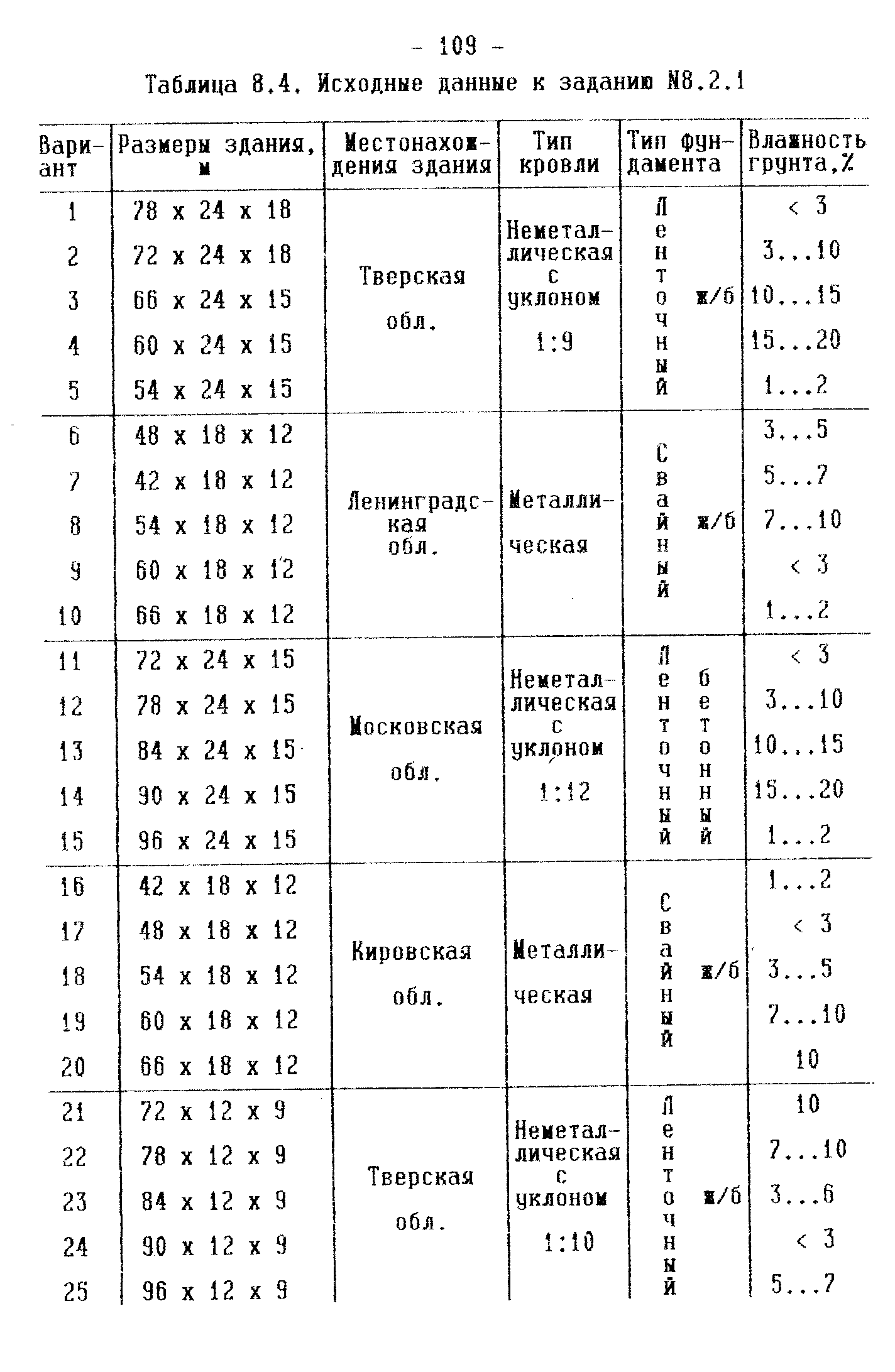

Задание Н8.2.1. Спроектировать молниезащиту здания по данным табл. 8.4. При этом ввод электроэнергии, телефона и радио принят кабельный, а назначение здания (административное с ЗВМ, общественное, жилое или памятник истории, архитектуры и культуры) указывает преподаватель, выдающий данное задание.

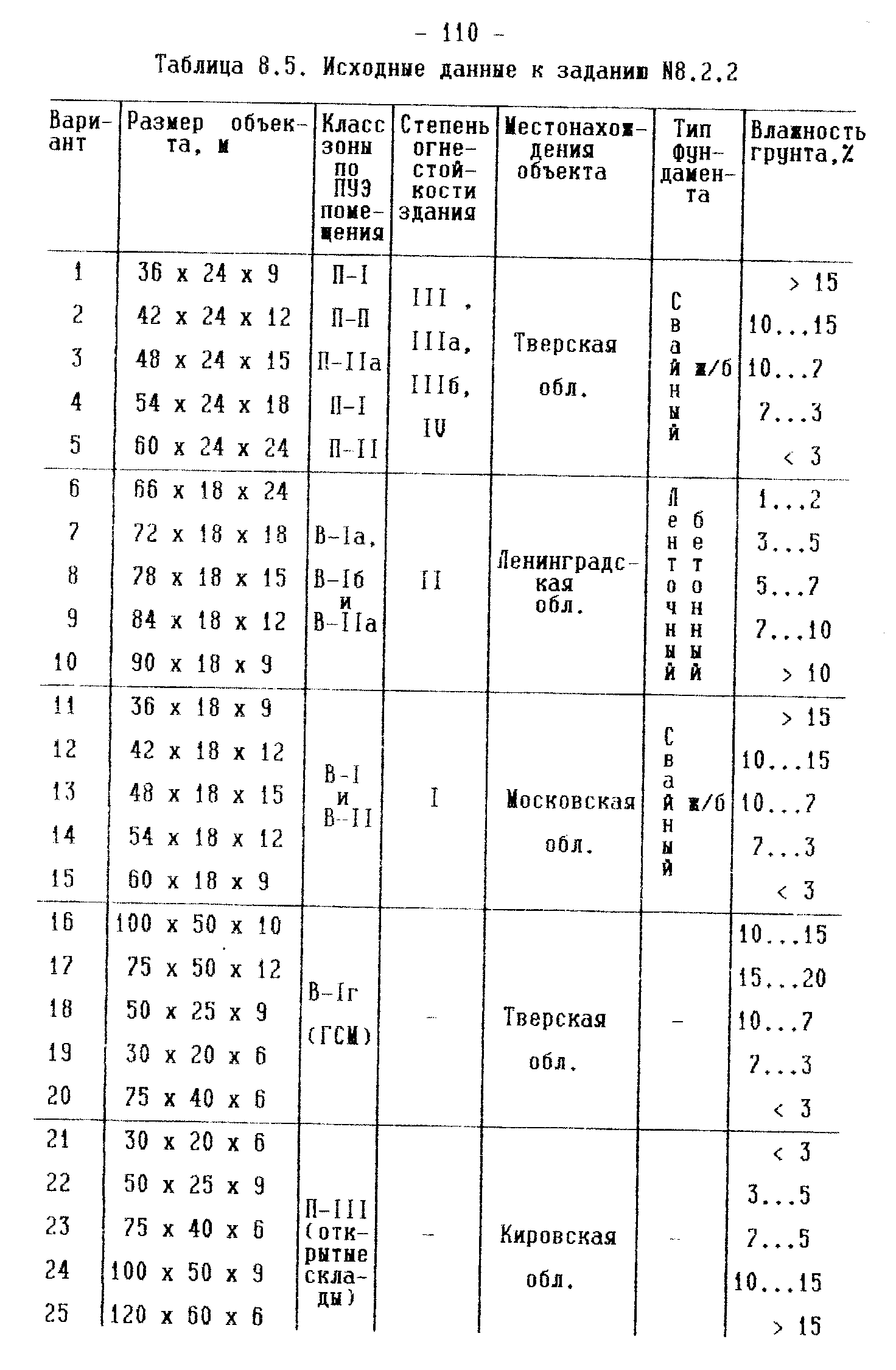

Задание N8.2.2. Рассчитать и построить молниезащиту производственного объекта по данным табл. 8.5. При этом ввод электропитания, телефона и радио принят кабельный, кроме складов ГСМ и открытых складов, где ввод осуществлен через воздушную ЛЭП.
8.3. Методические указания по выполнению заданий и анализу результатов расчета
Перед выполнением задания(й) студент изучает технические способы и средства защиты зданий и сооружений от разрядов и воздействий атмосферного электричества (средства молниезащиты) по учебному пособию [7, с. 121...124], методику проектирования молниезащиты (см. выше подраздел 8.1) и инструкцию по устройству молниезащиты зданий и сооружений или РД 34.21.122-87 [191, а также он знакомится со своим вариантом задания(й) из подраздела 8.2.
При выполнении задания N8.2.1 студент определяет по карте (см. рис. 3 РД 34.21.122-87 [191) среднегодовую продолжитель-
- 111 -
ность
гроз n
в часах по местонахождения здания и
вычисляет N по формуле (8.2). Затем он
находит по табл. 8.1 (или табл. 1 РД
34.21.122-87) требуемую категорию по
молниезащите, по которой устанавливает
требования по ее устройству (см. п.2
подраздела 8.1 или п.1.2 РД 34.21.122-87).
После этого студент выбирает средство
защиты от прямых ударов молнии или
молниеотвод, который в данном задании
будет состоять из мояниеприемника,
металлической кровли или молниеприемнюй
сетки; токоотвода круглой формы с
указанием его диаметра (см. табл. 8.3) и
количества токоотводов (в зависимости
от периметра здания); заземлителя -
фундамента здания (если он удовлетворяет
требования п. 1.8 РД 34.21.122-87) или
искусственного заземлите ля конструкции,
указанной соответственно в пп. 2.13 или
2.26 данного РД. При этом он должен указать
тип соединения (болтовое или сваркой)
в выбранной конструкции молниеотвода
и способ защиты выступающих неметаллических
элементов здания (шахт, труб и т.п.).
Затем студент определяет мероприятия
по защите от вторичных проявлений
молнии (если это необходимо по РД) и по
заносу высокого потенциала через
различные металлические конструкции
здания, строго руководствуясь требованиями
пп. 2.7 или 2.20 и 2.21. 2.5, 2.8...2.10, 2.21...2.24, 2.32 и
2.33 РД 34.21.122-8 [19]. Как видим, в этом задании
реализуются студентом пп. 1...3 второго
этапа и полностью третий этап
проектирования молниезащитн, в том
числе конструктивные решения по
проектируемой молниезащите здания (о
них см. в подразделе 8.4). Анализ результатов
расчета в этом задании ведется в
направлении строгого выполнения
требований по устройству молниезащитн
здания, установленных РД 34.21.122-87 [19].
.При
выполнении задания N8.2.2.
студент определяет
n
по карте, представленной на рис. 3 РД
34.21.122-87, N по формуле (8.2), категорию по
молниезащите объекта и тип зоны ее
защиты по табл. 8.1 (или табл. 1 данного
РД) и устанавливает требования по
устройству молниезащитн данной
категории, т.е. реализует пп. 1-го и
2-го этапа проектирования, приведенные
выше
в подразделе
8.1. Затем он выбирает стержневой
молниеотвод (одиночный, двойной или
многократный).
