10.2. Задание на гигиеническую оценку ут

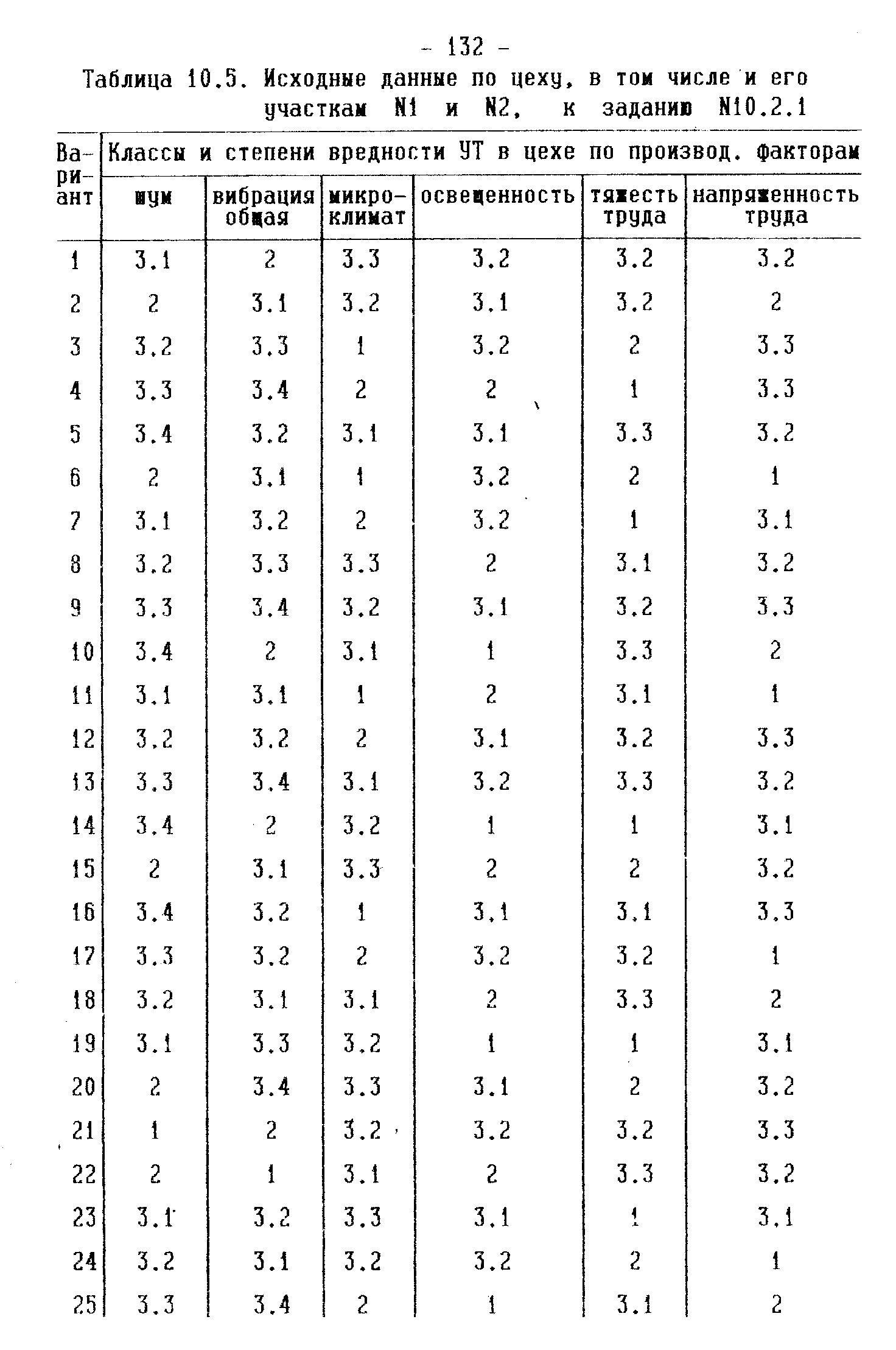

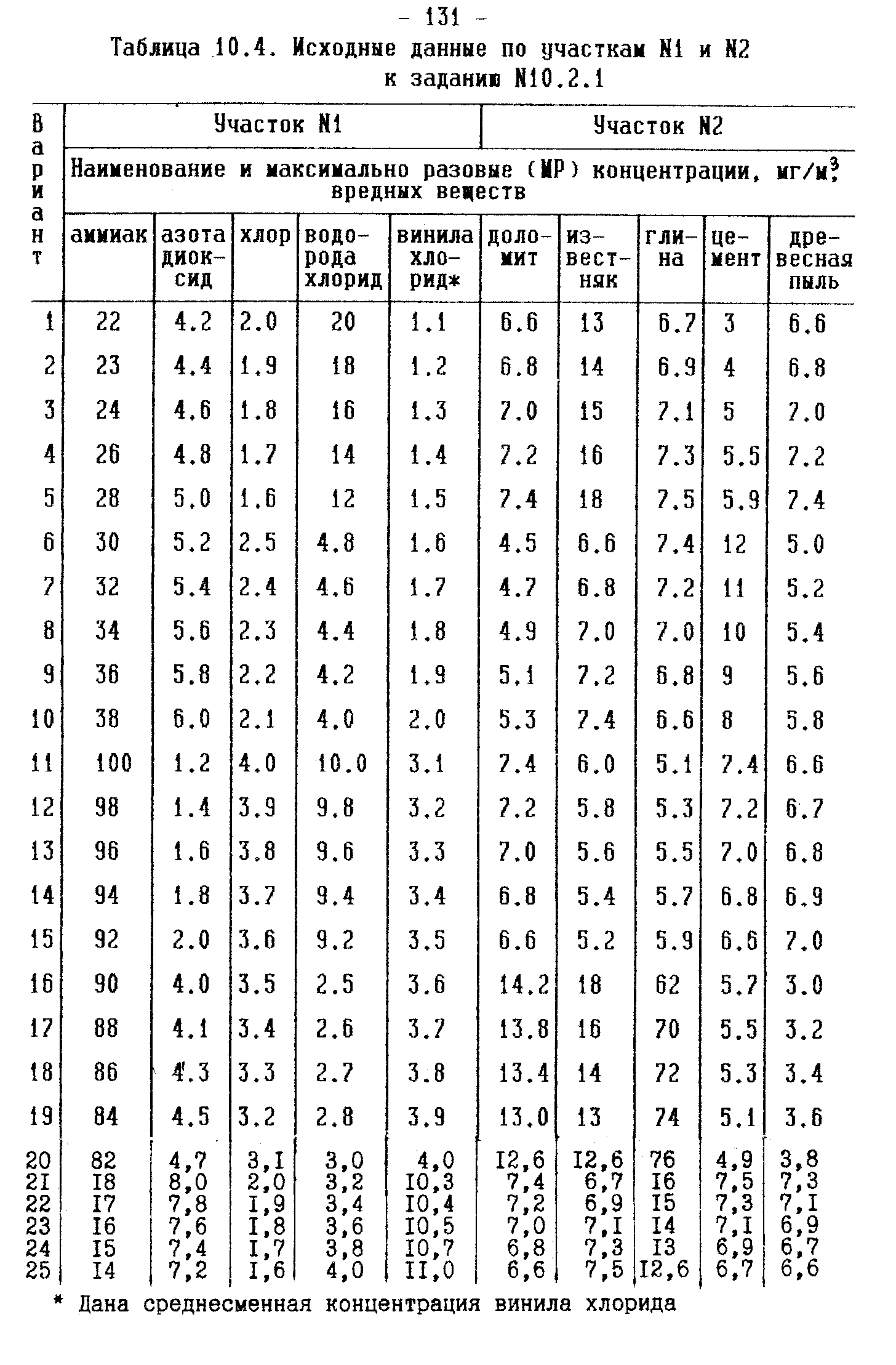

Задание НЮ.2.1. Выполнить гигиеническую оценку УТ на участках N1 и N2, а также в целом по цеху, размещенному в здании пролетного типа, по исходным данным табл. 10.4 и 10.5. При этом в течение смены эти концентрации (табл. 10.4) действуют на работников не более 15 (участок N1) и 30 (участок N2) минут и не чаще 4 раз в смену. Предложить методы и средства защиты работников цеха, подвергающихся комбинированному и сочетанному действию производственных факторов и показать их эффективность/ при реализации А-метода.
- 133 -
10.3. Методические указания по выполнению задания и анализу результатов оценки
Перед выполнением задания студент изучает теоретический материал по оценке и нормированию рабочей нагрузки и 9Т (в том числе и параметров микроклимата помещений) по учебному пособию [?] на с. 15...21, ГОСТ 12.1.005-88 и нормативному акту [233 и методику гигиенической оценки НТ (см. выше подраздел ЮЛ), а также он знакомится со своим вариантом задания из подраздела 10.2.
При выполнении задания НЮ.2.1 студент по своим исходным данным с учетом нормативного акта [231 и ГОСТ 12.1.005-88 проводит предварительную их обработку по участку N1, а затем по участку N2 и составляет по этим участкам таблицы (форма их дана в табл. ЮЛ). После этого он анализирует составленные таблицы с целью выявить вредные вещества одного характера действия на организм человека. При их наличии студент определяет С по формуле (10.1) и по этой величине устанавливает в классификационной табл. 1 Р 2.2.013-94 [23] новый класс УТ или новую степень вредности 3-го класса. Затем он приступает к итоговой оценке производственного (химического) фактора по участкам N1 (вредные вещества находятся в паровом или газообразном состоянии) и N2 (вредные вещества и N2 (вредные вещества находятся в аэрозольном состоянии) руководствуясь материалами подраздела 10.1. В конечном счете студент определяет итоговый класс УТ и степень вредности по химическому фактору для участков N1 и N2. Оба участка (согласно исходным данным) размещены в здании пролетного типа и на них действуют также и другие производственные факторы (см. табл. 10.5), поэтому студент обязан выполнить общую оценку УТ по всему цеху, состоящему из двух этих участков. Для этого он составляет таблицу (см. ее форму в табл. 10.3) и приступает к ее анализу как указано выше в подразделе 10.1. Такой анализ, во-первых, устанавливает общую гигиеническую оценку 9Т в цехе, а, во-вторых, выявляет какие производственные факторы преимущественно влияют на эту оценку. Последнее обстоятельство позволяет студента перейти к выполнению
3-го этапа данной оценки УТ, т.е. определить приоритетные методы и средства БЖД по снижению класса и степени вредности УТ в цехе.
Как известно, радикальным методом БЖД является А-метод. Поэтому студенту следует доказать это следующим образом. Приняв средства и мероприятия по БЖД, вытекающие из защиты расе-
- 134 -
тоянием или временем, он задается степенью сокращения производственных факторов (полностью ликвидированы или в 2 раза) или времени контакта с ними (в 2 или 3 раза). Затем студент вновь составляет таблицу (см. ее форму в табл. 10.3) общей гигиенической оценки УТ по каждому участку (а не по цеху) и снова ее анализирует для определения нового класса УТ или новой степени вредности 3-го класса УТ, но теперь по участкам N1 и N2.
На заключительной стадии гигиенической оценки студент указывает основные ее результаты и конкретные методы и средства, их эффективность в повышении уровня БЖД работников данного цеха. При этом он должен указать экономическую целесообразность принятых средств и мероприятий по БЖД. В дипломном проекте она, как правило, подтверждается конкретным расчетом.
Приложение
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ИДЕНТИФИКАЦИИ ОПАСНЫХ И ВРЕДНЫХ ФАКТОРОВ НА ПРОИЗВОДСТВЕ
Идентификация опасных и вредных факторов на производстве включает выявление негативных факторов, определение их локализации, времени появления и продолжительности действия, вероятных последствий, а также путей и методов защиты С?]. При этом используются результаты инспектирования предприятий, данные измерений конкретных условий труда (освещенности, микроклимата, акустических факторов, производственных излучений и т.д.), которые проводятся работниками соответствующих служб предприятия или лабораториями санитарно-эпидемиологического надзора (СЗС). Используются также материалы по травматизму и заболеваемости, расчеты риска несчастных случаев, ожидаемых концентраций вредных примесей воздуха и вероятности возникновения пожаров. Нормативы пожарной безопасности и методики оценки вероятности возникновения пожаров регламентированы ГОСТ 12.1.004-91.
Первым этапом по идентификации является уточнение перечня существенных опасностей для конкретного вида деятельности или производства по методу предварительного анализа опасностей (ПАО). При этом в самом начале этой работы устанавливают опре-
- 135 -
деленные ограничения на этот перечень (например, исключаются опасности, обусловленные социальными факторами, терроризмом и т.д.). Результаты ПАО рекомендуется оформлять в виде табл. П.1...П.5.
При идентификации электрических опасностей учитывается более высокий риск электротравматизма при переменном токе и напряжении > 1000 В. Наличие хотя бы одного из перечисленных в графах 6...10 табл. П.З условий труда дает основание считать, что помещение характеризуется повышенной опасностью; при наличии 2-х и более опасных условий, 100Х относительной влажности воздуха или химически активной среды помещение считается особо опасным по поражению электротоком. Идентификация опасности интенсивного теплового облучения проводится с учетом доли облучения поверхности тела (детально см. п. 1.8 ГОСТ 12.1.005-88),
Помимо перечисленных в табл. ПЛ...П.5 опасностей могут выделяться опасности, связанные с работой в трудно доступных изолированных объемах (например, в емкостях), с обрушением сырья (например, в хранилищах и силосах) и т.д.

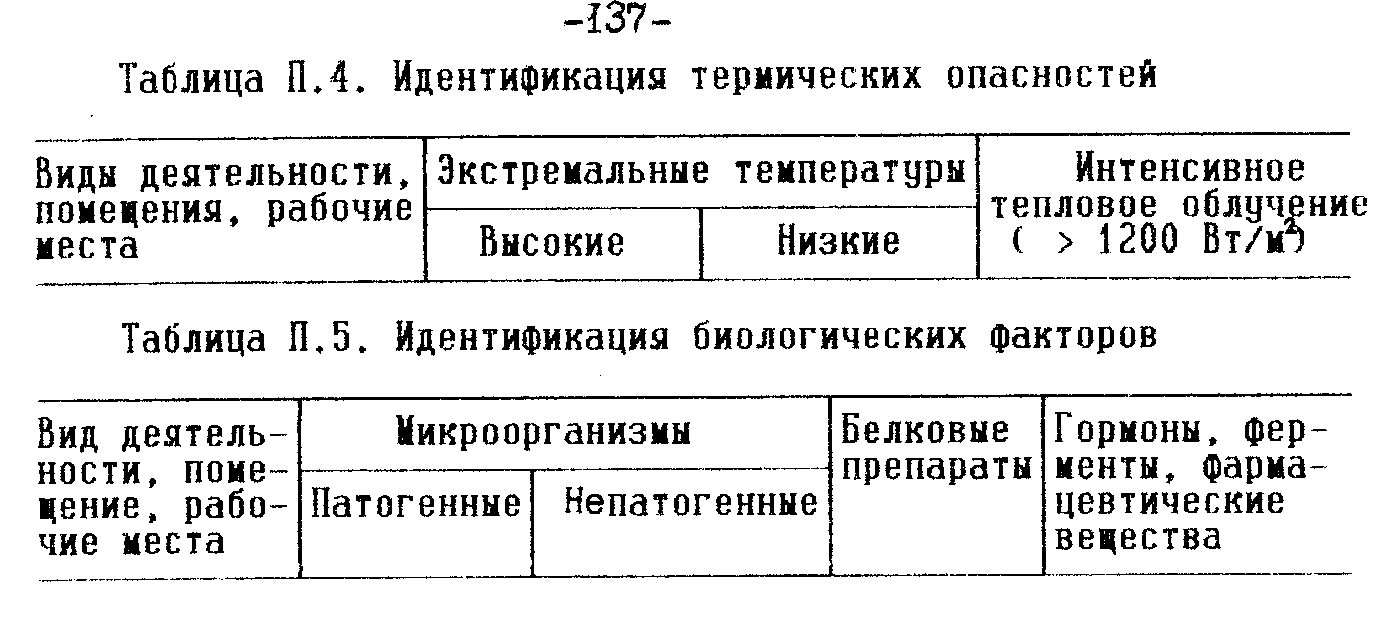

При заполнении табл. П.1...П.5 наличие опасности отмечают знаком 'Ч" или 1, а отсутствие нулем или знаком "-".
После заполнения таблиц проводится сравнительная оценка выявленных опасностей, в результате которой выделяются наиболее существенные из них. Для одной-двух существенных опасностей дается более детальная характеристика по следующей схеме:
1. Точное название опасности.
2. Последствия ее воздействия на работающих.
3. Локализация опасности в цехе (помещении) и на РМ.
4. Частота появления опасности (постоянное присутствие, ежедневное или еженедельное появление и т.д.).
5. Время появления (в начале смены, при каких-то определенных работах и т.д.) и продолжительность действия.
6. Ориентировочная вероятность реализации опасности. ?. Масштабность воздействия опасности при ее реализации.
8. Возможность прогнозирования реализации опасности.
9. Возможность реализации опасности по вине работающих.
10. Мероприятия по предупреждению опасности (изменения в технологии, совершенствование производственного оборудования, повышение обученности и тренированности работников).
И. Наиболее рациональные средства и методы предупреждения опасности и защиты от нее. В случае опасности возникновения пожара проводится коли-
чественная
оценка его вероятности по методике,
изложенной в ГОСТ 12.1.004-94. Детальный
анализ причин реализации опасности,
обусловленных человеческим фактором,
приведен в [24].
Идентификация
вредных факторов проводится по
аналогичной методике, но с использованием
табл. 10.1 (без последних двух граф) для
характеристики вредных химических
веществ (газов, паров и аэрозолей); табл.
10.2 (без последних трех граф) -вибраций,
шумов и различных излучений; таблиц по
микроклимату и освещении (без последних
двух граф), описание которых даны в
подразделе 10.1 (см. выше). Как видим, в
этих таблицах дается не только перечень
вредных факторов, но и интенсивность
их. Ибо отнесение этих факторов к
вредному или опасному классу зависит
от интенсивности и времени воздействия
их на организм человека. Это следует
учитывать при идентификации вредных
факторов.
БИБЛИОГРАФИЧЕСКИЙ
СПИСОК
1.
Справочная книга для проектирования
электрического освещения / Под ред.
Г.М. Кнорринга.- Л.: Энергия, 1976.
2.
Справочная
книга по светотехнике / Под ред. Ю.Б.
Айзенберга.- И.: Энергоатомиздат,
1983.
3.
СНиП П-4-79. Естественное и искусственное
освещение.- М.: Стройиздат, 1980 (с изменением
от 4.12,85 г. за Н205).
4.
СН 512-78. Инструкция по проектированию
зданий и помещений для электронно-вычислительных
машин,- П.: Стройиздат, 1979 (с изменением
от 27.02.88 г. за N33),
5.
СанПиН 2.2.2.542-96. Гигиенические требования
к видеодисплейным терминалам, ПЭВМ
и организации работы.- М.: ИИЦ
Госком-санэпидемнадзора России, 1996.
- 138 -
6.
Практикум по безопасности жизнедеятельности:
Часть 1 / Под ред. С.А. Бережного,- Тверь:
ТвеПИ, 1991.
7.
бережной С.А., Романов В.В., Седов В.И.
Безопасность жизнедеятельности:
Учебное пособие,- Тверь: ТГТН, 1996.
8.
Освещение открытых пространств / Н.В.
Волоцкой, М.С. Дади-онов, Л.Д. Николаева
и др.- Л.: Энергоиздат, 1981.
9.
СНиП 2.04.05-91. Отопление, вентиляция и
кондиционирование/ Госстрой СССР.- М.:
АПП ЦИТП, 1992.
10.
Калинужкин М.П. Вентиляторные установки,-
М: Высшая мкола, 1979.
11.
Рысин С.А. Вентиляторные установки
мажиностроительных заводов,- М.:
Мажиностроение, 1964.
12.
Справочник проектировщика промышленных,
жилых и общественных зданий и
сооружений: в 2-х ч. / Под ред. И.Г.
Староверова. Ч. 2.
Вентиляция
и кондиционирование воздуха.- И.:
Стройиздат, 1978.
13.
Охрана окружающей среды: Учебник / Под
ред. С.В. Белова.-К.: Высшая школа, 1991.
14.
Бережной С.А. Охрана труда в вычислительных
центрах: Учебное пособие.- Калинин:
КПИ, 1989.
15.
Правила устройства электроустановок
(П93) / Минэнерго СССР.- М.: Энергоатомиздат,
1986.
16.
Долин П.А. Основы техники безопасности
в электроустановках.- М.: Знергоатомиздат,
1984.
17.
Карякин Р.Н., Солнцев В.И. Заземляющие
устройства промыж-ленных электроустановок:
Справочник электромонтажника / Под
ред. А.Д. Смирнова и др.- М.: Энергоатомиздат,
1989.
18.
Справочник по электроснабжение и
электрооборудованию: в 2-х т. Т. 1.
Электроснабжение / Под ред. А.А.
Федорова.-М.: Энергоатомиздат, 198?.
19.
Инструкция по устройству молниезащиты
зданий и сооружений. РД 34.21.122-87 / Минэнерго
СССР - М.: Энергоатомиздат, 1989.
20.
Безопасность жизнедеятельности:
Конспект лекций. Ч. 2 / П.Г, Белов, А.Ф.
Козляков, С.В. Белов и др.; Под ред. С.В.
Белова.- М.: ВАСОТ, 1993.
21.
Мальцев В,А. Методика оценки обстановки
на промышленном предприятии при
чрезвычайных ситуациях: Учебно-метод.
пособие.- М.: ИПК госслужбы, 1993.
Гражданская
оборон6ы М.: Высшая школа,
22.
Атаманюк В.Г., Ниржев Л.Г., Акимов Н.И.
на: Учебник / Под ред. Д.И. Михайлика,
1986.
Гигиенические критерии оценки условий труда по показателям
вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса: Руководство Р. 2.2.013-94.- М.: ИИЦ Госкомсанэпидемнадзора РФ, 1994. Расследование и учет несчастных случаев на производстве: Метод разработка к деловой игре. / С.А. Бережной, Е.А. Васильева, В.В. Романов, |.И. Седов - Тверь: ТГТЭ, 1996.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ-———————-—---———-———--------------------------- 3 ПРОЕКТИРОВАНИЕ ОСТАНОВКИ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ ДЛЯ ПОПЕЧЕНИЙ--------------------------------------------4 Методики светотехнического расчета---------------------------------------- 5
Задания на расчет————------------------——-—————————— 13 Методические указания по выполнению заданий и анализу результатов расчета-------------------------------------------------------------— 13
Конструктивные решения по результатам расчета----------------------- 17 ПРОЕКТИРОВАНИЕ УСТАНОВКИ ПР0ЕКТОРНОГО ОСВЕЩЕНИЯ ДЛЯ ОТКРЫТЫХ ПРОИЗВОДСТВЕННИК 1ШЩАДОК---------------17
Методика светотехнического расчета----------------------------------------- 20
Задания на расчет--————-———————------------------------------- 25
Методические указания по выполнению заданий и анализу результатов расчета-————————————-—------------------------29 Конструктивные решения по результатам расчета----------------------- 29 ПРОЕКТИРОВАНИЕ ПРИТОЧНОЙ И ВНТЯ1НОЙ МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ------------------------------------------ 30
Методика проектирования—————————————————-----30 Задания на расчет----------------—————————————————-39 Методические указания ПО выполнению заданий,----------------------- 39 Конструктивные решения по результатам расчета----------------------- 42
ВЫБОР И РАСЧЕТ СРЕДСТВ
ПО ПЫЛЕГАЗООЧИСТКЕ ВОЗДУХА--------------------------------------- 43 Методики выбора и расчета средств———————————----------43 Методика расчета циклона———————————————----------43 Методика расчета скрубберов Вентури———————------------------47 Методика расчета адсорбера———————————————------- 48 Задания на расчет———————————————————----------51
Методические указания по
выполнении заданий и анализу-------------------------------------------------54
Конструктивные решния по результатам расчета———--------------55
- 140 -
5. ПРОЕКТИРОВАНИЕ МЕСТНОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ДЛЯ ПОМЕЩЕНИЙ НА АВТОНОМНЫХ КОНДИЦИОНЕРАХ-----------------------------------------56
5.1. Методика проектирования-------------------------------------------- 56
5.2. Задание на расчет---------------------------------------------------------59
5.3. Методические указания по выполнению задания и анализу
результатов расчета------------------------------------------------------59
5.4. Конструктивные решения по результатам расчета------------ 61
6. ПРОЕКТИРОВАНИЕ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ЭЛЕКТРОУСТАНОВОК. ----------------------------------------------------------64 Методика проектирования-------------------------------------------------------- 64
6.2. Задания на расчет-------------------------------------------------------- 72
6.3. Методические указания по выполнению заданий и анализу
результатов расчета----------------------------------------------------- 74
6.4. Конструктивные решения по результатам расчета------------ 77
7. ПРОЕКТИРОВАНИЕ ЗАНУЛЕНИЯ ЭЛЕКТРОУСТАНОВОК---80
7.1. Методика проектирования---------------------------------------------80
7.2. Задания на расчет---------------------------------------------------------89
7.3. Методические указания по выполнению заданий и анализу
результатов расчета----------------------------------------------------- 89
7.4. Конструктивные решения по результатам расчета------------ 94
8. ПРОЕКТИРОВАНИЕ МОЛНИЕЗА1ШЫ ЗДЙНИЙ И СООРУЖЕНИЙ---------------------------------------------------------------------97
8.1. Методика проектирования-------------------------------------------- 97
8.2. Задания на расчет-------------------------------------------------------108
8.3. Методические указания по выполнению задания и анализу
результатов расчет------------------------------------------------------108
8.4. Конструктивные решения по результатам расчета---------- 113
9. ПРОГНОЗИРОВАНИЕ ЗОН РАЗРН1ЕНИЯ УДАРНОЙ ВОЛНОЙ И ВОЗ-МОШХ ПОСЛЕДСТВИЙ ВЗРЫВА ГАЗОВОЗД31ННХ СМЕСЕЙ-----------------------------------------------113
9.1. Методика прогнозирования----------------------------------------- 114
9.2. Задание на прогнозирование-----------------------------------------121
9.3. Методические указания по выполнению задания и анализу
результатов прогнозирования---------------------------------------123
10. ГИГИЕНИЧЕСКАЯ ОЦЕНКА УСЛОВИЙ ТРУДА В ПОМЕЩЕНИЯХ-------------------------------------------------------------------123
10.1. Методика гигиенической оценки существующих условий
труда (НТ)----------------------------------------------------------------- 125
10.2. Задание на гигиеническую оценку УТ--------------------------- 130
10.3. Методические указания по выполнению задания и анализу
результатов оценки---------------------------------------------------------- 133 Приложение.
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ИДЕНТИФИКАЦИИ ВРЕДНЫХ И ОПАСНЫХ ФАКТОРОВ НА ПРОИЗВОДСТВЕ-------134 БИБЛИОГРАФИЧЕСКИЙ СПИСОК----------------------------------------137
