4) Расчет числа автономных кондиционеров по формулам:
n = Q /Lx (5.3) где Lп - потребное количество КВ для заданного помещения, ; Кп - коэффициент потерь воздуха, принимаемый по табл. 1 СНиП [9] (для кондиционеров, установленных в кондиционирован ном помещении, Кп = 1); Lв и Lх - воздухо- и холодопроизводи- тельность выбранных сочетаний кондиционеров соответственно м3/ч и Вт (принимают по табл. 5.1 или справочникам); Q - из бытки явного тепла в помещении, Вт.
К установке принимают наибольшее число для каждого сочетания кондиционеров nу. найденное по воздухо- и холодопроиз-водительности и округленное до целого большего значения, т.е. . Затем ведется анализ как указано в подразделе 5.3. На третьем этапе проектирования местной СКВ конструктивно размещают окончательное nу. В частности, где они будут установлены (в обслуживаемом или отдельном помещении), какая длина и какие диаметры воздуховодов, места расположения воздуховодов, режимы работы каждого кондиционера в различные периоды года и т.д. Отдельные конструктивные решения приведены в подразделе 5.4.
5.2. Задание на расчет

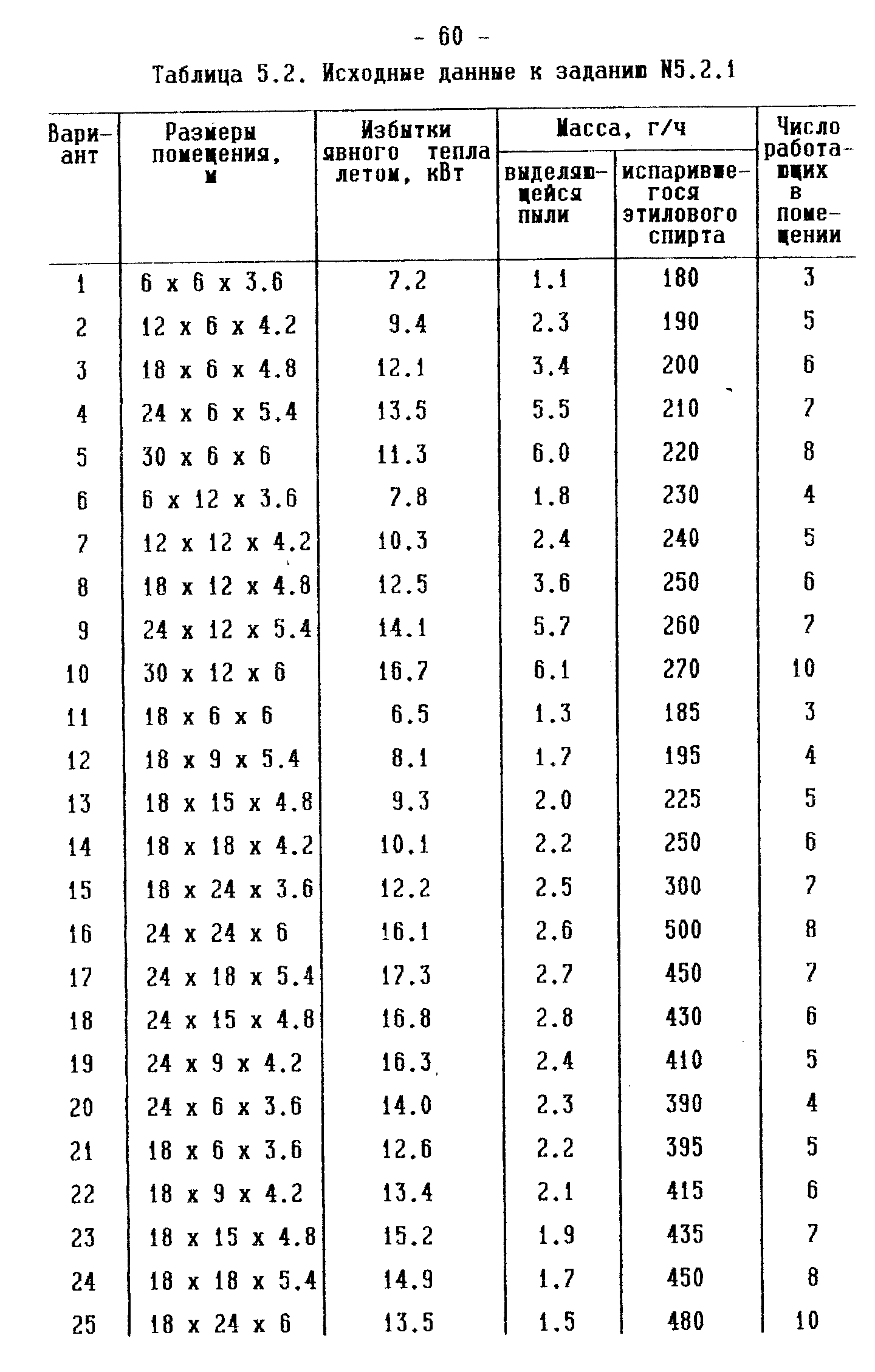

Задание N5.2.1. Спроектировать местную СКВ на автономных помещения с ЭВМ по данным табл. 5.2. При этом избытки явного тепла зимой составляют 65% от летних, а этиловый спирт применяют при профилактике ЭВМ.
5.3. Методические указания по выполнению задания и анализу результатов расчета
- 61 -
комфортных условий жизнедеятельности по учебным пособиям [7, с. 26...33 и 14, с. 35...53] и методику проектирования местной СКВ (см. выше подраздел 5.1), а также он знакомится со своим вариантом задания из подраздела 5.2.
При выполнении задания N5.2.1 на практических занятиях или в контрольной работе заочника студент строго руководствуется методикой проектирования, изложенной в подразделе 5.1. При этом на первом этапе он выбирает расчетные параметры наружного и внутреннего воздуха для теплового и холодного периодов года, ПДК по пыли и этиловому спирту (как по ГОСТ 12.1.005-88, так и по СН 512-78 [4]) и минимальный расход наружного воздуха на одного работающего в данном помещении, а другие данные берет из табл. 5.2 по своему варианту; второй и третий этапы проектирования реализует полностью. Примечания. 1. Для помещений с ЭВМ tу - tп в формуле (3.2) рекомендуют принимать равной 6 или 10°С при подаче воздуха соответственно в рабочую или верхнюю зону. Ту или иную форму подачи устанавливают по выбранной схеме воздухообмена при расчете по формуле (5.1). Согласно СанПиН [5] значение tп 19 С.
2. Значение Сп в формуле (3.4) следует принимать не более 0,3 пдк в рабочей зоне по гост 12.1.005-88, а для помещений с эвм - равным нулю, так как наружный воздух будет очищаться в кондиционере .
При расчете и по формулам (5.2 и 5.3) студент выбирает Lв и Lх по нескольким кондиционерам одного типа (например, КТА1-83ВМ и КТА1-25ЭВМ; КТА1-10 и КТА2-5-02; БК-1500, БК-2000 и БК-2500 и другие сочетания). Затем он анализирует полученные значения в направлении определения nу для каждого сочетания и руководствуясь п. 4Л9 СНиП 2.04.05-91 (СКВ должна обеспечиваться не менее чем двумя кондиционерами) выбирает окончательное nу - наименьшее значение, но не менее двух автономных кондиционеров одинаковой производительности. Это значение nу студент конструктивно размещает в данном помещении или вне его, строго руководствуясь материалами и указаниями подраздела 5.4. Примечание. При выполнении идентичного задания в КР, аттестационной работе будущего бакалавра или дипломном проекте будущего инженера студент обязан полностью реализовать как первый этап проектирования местной СКВ, так и второй и третий этапы.
