§ 2. Обеспыливание отходящих газов мартеновских печей

Практически за всеми крупными мартеновскими печами установлены котлы-утилизаторы, в которых за счет выработки водяного пара температура отходящих газов снижается с 600—700 до 220—250 °С. Котлы-утилизаторы мартеновских печей типизированы и изготовляются в серийном порядке котлостроительными заводами.

Для очистки отходящих газов мартеновских печей как в СССР, так и за рубежом применяют в основном установки двух типов: сухой очистки в электрофильтрах и мокрой очистки в скрубберах Вентури (рис. 26.2). Эффективность обоих аппаратов приблизительно одинакова: и в том, и в другом случае можно снизить концентрацию пыли в отходящих газах до 100 мг/м³, что соответствует санитарным требованиям.

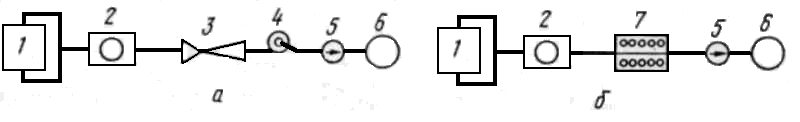

Рис. 26.2. Применяемые схемы охлаждения и очистки газов мартеновских печей: а — мокрая очистка в скрубберах Вентури; 6 — сухая очистка в электрофильтрах. 1 — мартеновская печь; 2 — котел-утилизатор; 3 — трубы Вентури; 4 — каплеуловитель; 5 — дымосос; 6 — дымовая труба; 7 — сухой электрофильтр.

Наиболее подходят для очистки мартеновских газов электрофильтры типа ЭГА, обеспечивающие при скорости газов 1—1,2 м/с степень очистки 98—99 %. Примерно такую же степень очистки могут дать прямоугольные трубы Вентури с регулируемой горловиной, работающие со скоростью газов в горловине 100—120 м/с и удельным расходом воды 1—1,2 дм³/м³. Технико-экономическое сравнение обоих вариантов для печей различной емкости дает следующие результаты (табл. 26.1).

Таблица 26.1. Технико-экономические показатели схемы очистки газов мартеновских печей [9]

Показатели	Печи емкостью, т
	200	400	600
Расход отходящих газов, млн. м3/год	693,6/693,6	1020/1020	1713,6/1713,6
Годовые капитальные затраты, руб/1000 м3	0,993/0,816	0,894/0,685	0,794/0,678
Годовые эксплуатационные расходы, руб/1000м3	0,294/0,171	0,270/0,141	0,248/0,123
Количество пыли (сухой), подготовленной к утилизации, тыс. т	3,5/3,5	5,6/5,6	9,7/8,7
Стоимость побочной продукции (пара, пыли, шлама), руб/1000 м3	0,065/0,065	0,071/0,071	0,066/0,066
Годовые приведенные затраты на очистку газов и подготовку пыли к утилизации, руб/1000 м3	0,348/0,204	0,306/0,152	0,277/0,138
То же, руб/т стали	1,049/0,615	0,844/0,419	0,818/0,408
Примечание. В числителе— очистка газов в скрубберах Вентури (с учетом стоимости водного хозяйства), в знаменателе — очистка газов в электрофильтрах.

Результаты технико-экономического анализа показывают, что очистка газов в электрофильтрах дешевле, чем в скрубберах Вентури: суммарные удельные затраты уменьшаются по мере увеличения емкости печи, причем в варианте с электрофильтрами более быстрыми темпами. Общая стоимость побочной продукции (пара, пыли и шлама), принятая равной 12,93 руб/т, снижает приведенные затраты на очистку в скрубберах Вентури на 17%, а в электрофильтрах на 29%. Удельные затраты на газоочистку в мартеновском производстве находятся в пределах 0,3—0,9 руб./т стали. Стоимость газоочистки составляет в среднем около 20—25 % общей стоимости цеха.

Таким образом, в современных условиях для очистки отходящих газов мартеновских печей следует рекомендовать электрофильтры типа ЭГА. Только в тех случаях, когда электрофильтр из-за отсутствия места установить невозможно, следует применять скрубберы Вентури, из которых наиболее подходящими являются трубы Вентури с регулируемым сечением прямоугольной горловины, снабженные каплеуловителями с завихрителем.
