2.15. Строительство монолитных
цементобетонных, армобетонных и железобетонных покрытий и оснований
2.15.1. Конструкции дорожных одежд с монолитными цементобетонными покрытиями. Швы в цементобетонных покрытиях
Цементобетонные покрытия относятся к усовершенствованным покрытиям капитального типа, отвечающим современным требованиям автомобильного движения. Достаточная шероховатость ровной поверхности обеспечивает надежное сцепление колес автомобиля с покрытием. Срок службы цементобетонных покрытий без капитального ремонта составляет около 30 лет.
Не менее важным преимуществом бетонных покрытий по сравнению с другими является полная механизация всех работ во время строительства дороги: приготовление бетонной смеси, ее распределение и уплотнение. Это позволяет считать цементобетонные покрытия наиболее перспективными для массового дорожного строительства.
Цементобетонные покрытия являются основными и наиболее динамично развивающимися для скоростного движения на автомобильных дорогах. Усовершенствование технологии строительства идет постоянно и неразрывно связано с применением новой техники и комплектов машин. За последние годы применение цементобетонных покрытий непрерывно растет. Необходимо совершенствовать теорию и практику конструирования, расчета, строительства и эксплуатации цементобетонных покрытий. Стоимость цементобетонных покрытий ниже асфальтобетонных многослойных покрытий.
Конструкции жестких дорожных одежд принято классифицировать:
по технологии строительства — монолитные, сборные, сборно-монолитные;
по числу слоев — одно- и двухслойные;
273
по виду бетона — из тяжелого бетона, из легкого бетона (керамзитобетона, термолитобетона);
по расположению в дорожной одежде — в покрытии, в основании;
по напряженному состоянию — обычные, предварительно напряженные (армированные и безарматурнооб-жатые);
по виду цемента — на обычном портландцементе, на напрягающем цементе;
по способу уплотнения — из вибрированного бетона, из трамбованного бетона, из литого бетона, из укатываемого тощего бетона.

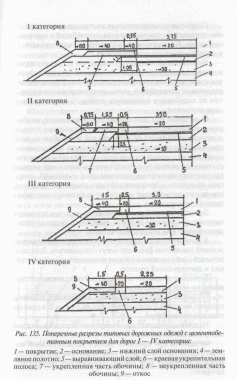

Дорожные одежды с покрытиями могут иметь, как правило, следующие конструктивные слои: покрытие, выравнивающий слой, основание и дополнительный слой основания.
274
275
277
Выравнивающий слой предназначен устранить неровности на основаниях, обеспечить перемещение плит покрытия при изменении температуры, равномерно распределить давление от автомобилей, уменьшить напряжения в плитах при их короблении и повысить стойкость поверхностного слоя основания.
Основание под цементобетонное покрытие необходимо устраивать, чтобы уменьшить удельное давление на подстилающий грунт от автомобилей и коробление плит при действии температуры, предотвратить выдавливание увлажненного грунта из-под краев и через швы покрытия, обеспечить ровность и устойчивость дорожной одежды против неравномерных вертикальных смещении, повысить прочность и трещиностойкость покрытия, проезд по основанию автомобилей и гусеничных бетоноукладчиков в период строительства.
Дополнительный слой основания, наряду с передачей нагрузок на земляное полотно, выполняет функции моро-зозащитного или дренирующего слоя.
В зависимости от климатических и гидрологических условий указанные функции могут совмещаться. Дополнительный слой основания следует устраивать из морозостойких и дренирующих грунтов.
Бетонные покрытия следует строить, одинаковой толщины по всей ширине проезжей части.
На шестиполосных покрытиях допускается толщину крайних внешних полос увеличивать на 2—4 см для проезда тяжелых автомобилей.
На прямых участках дорог очертание верхней и нижней поверхностей бетонных покрытий должно быть:
по прямой при проезжей части с разделительной полосой, когда проезжая часть предназначена для одностороннего движения и ей придан односкатный поперечный профиль;
276
по двум прямым, обеспечивающим двускатный профиль, при проезжей части без разделительной полосы.
Независимо от очертания поперечного профиля поперечный уклон покрытия следует назначать в пределах
15-20%.
Для уменьшения величины напряжений, возникающих при сезонных и суточных изменениях температуры воздуха, в цементобетонных покрытиях устраивают температурные швы расширения, сжатия, коробления и рабочие.
Швы расширения обеспечивают возможность температурного удлинения плит цементобетонного покрытия, возникающего при температуре воздуха, превышающей ту, при которой устраивали покрытие. Длина бетонного покрытия увеличивается пропорционально расстоянию между швами расширения, коэффициенту температурного расширения бетона и зависит от разности температур покрытия в данный период времени и в момент укладки. В швах расширения покрытие разрезают по всей ширине и на всю толщину устанавливают прокладки из дерева, резины и т. п., верхнюю часть швов расширения заполняют водонепроницаемыми материалами (мастиками, герметиками и т. п.)
Швы сжатия допускают укорочение плит цементобетонного покрытия, которое возникает, когда температура воздуха ниже температуры, при которой производили стро-
278
Поэтому в швах сжатия покрытие разрезают по всей ширине на 1/3 или '/4 толщины; ниже этой прорези в после-
дующем возникает трещина. Верхнюю часть швов сжатия заполняют водонепроницаемым материалом.
Швы в продольном направлении устраивают при покрытии шире 4,5 м. Они допускают возможность температурного коробления плит в поперечном направлении и снижают вероятность появления продольных трещин.
Рабочие швы устраивают при вынужденных перерывах бетонирования.
