3.1 Порядок неповного розбирання гранатомета.
Зняти чохли спочатку з казенної, а потім з дульної частини.
У гранатомета РПГ-7Д розібрати ствол: утримуючи трубу лівою рукою, віджати пальцем важіль механізму блокування, повернути патрубок правою рукою проти годинникової стрілки до упору і відділити його від труби (мал. 5). Якщо після довгої стрільби з гранатомета відділення патрубка від труби утруднено, зафіксувати ключем-викруткою у віджатому положенні важіль механізму блокування; потім одному гранатометнику удержувати трубу, а другому повернути патрубок проти ходу годинникової стрілки.

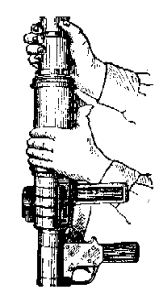

Мал. 1. Від’єднання патрубка від труби
Розбирання ствола виконується тільки для переведення гранатомета в положення для десантування, огляду і чищення в місці з’єднання труби і патрубка.
Від’єднати ударно-спусковий механізм: покласти гранатомет на стіл планкою для кронштейну оптичного прицілу вниз натиснути кнопку ключем-викруткою чи приладом для збирання та розбирання ударно-спускового механізму на розрізну частину чеки і утопити її, потім виштовхнути (вибити) виколоткою чеку і тримаючись за ручку, відокремити ударно-спусковий механізм від стволу.
Мал. 6. Виштовхування чеки ударно-спускового механізму
У гранатомета РПГ-7Д з тросовим механізмом блокування ударно-спускового механізму, останній при неповному розбиранні не відділяється.
Відділити бойковий механізм: повернути гранатомет бойковим механізмом вгору (чи поставити його в вертикальне положення); утримуючи стіл лівою рукою, правою рукою з допомогою ключа-викрутки викрутити ніпель і викрутити із основи бойкового механізму бойок, пружину бойка й опорну втулку.
Від’єднати кришку корпуса ударно-спускового механізму: взяти ударно-спусковий механізм в ліву руку, правою рукою з допомогою ключа-викрутки викрутити чотири гвинта і зняти кришку корпуса ударно-спускового механізму.
Мал. 7. Вигвинчування ніпеля бойкового механізму
3.2 Порядок збирання гранатомета після неповного розбирання.
Приєднати кришку корпуса ударно-спускового механізму: поставити на місто кришку корпуса і вгвинтити чотири гвинти.
У гранатомета з нічним прицілом спочатку вгвинтити два нижніх гвинта, потім з допомогою двох верхніх гвинтів приєднати основу механізму світо блокування.
Приєднати бойковий механізм: одягнути на бойок пружину, вставити опорну втулку і бойок з пружиною в основу бойкового механізму і вгвинтити ніпель ключем-викруткою до упору в опорну втулку.
Приєднати ударно-спусковий механізм: ввести виступ основи бойкового механізму у виріз на корпусі ударно-спускового механізму притиснути ударно-спусковий механізм до ствола і з лівого боку вставити (забити) чеку в отвір.
У гранатомета РПГ-7Д зібрати ствол: утримуючи трубу лівою рукою, відтиснути великим пальцем важіль механізму блокування, вставити патрубок в трубу так, щоб секторний виступ патрубка ввійшов у відповідні виїмки труби ( при цьому стійка повинна бути приблизно на лінії механічного прицілу); відпустити важіль, повернути патрубок правою рукою по напряму руху годинникової стрілки до заходу застібки (виступи важеля) за торець секторного виступу патрубка.
Перевірити правильність зберігання гранатомета: поставити курок на бойове зведення (при цьому повинна чітко клацнути); при натисканні на спусковий гачок, курок повинен енергійно ударити по бойку.
Одягнути чохли: спочатку на дульну, а потім на казенну частину гранатомета.
Примітка. Бойковій механізм може бути відокремленим від гранатомета або приєднаним до нього і при не відокремленому ударно-спусковому механізмі. Для цього потрібно попередньо поставити курок на бойове зведення і перемістити вправо запобіжник.
