9.3. Клинико-радиологические синдромы
и диагностические программы при заболеваниях
щитовидной железы
Для того чтобы провести рациональное лечение, необходимо определить морфологические изменения в щитовидной железе и уровень эндокринной функции всех желез, регулирующих обмен йода в организме.
Программу обследования больного следует сообразовать с основными клинико-радиологическими синдромами. Целесообразно выделить следующие синдромы: 1) диффузное увеличение щитовидной железы — диффузный зоб (эутиреоидный или токсический); 2) токсический узловой зоб (токсическая аденома щитовидной железы); 3) доброкачественное объемное образование в щитовидной железе; 4) злокачественное объемное образование в щитовидной железе; 5) гипотиреоз.
В большинстве случаев радионуклидное исследование начинают с разграничения гипер-t эу- и гипотиреоидных состояний с помощью радиоиммунологического определения уровня тиреоидных гормонов в крови. Повышенная концентрация Та и Тз характерна для гипертиреоза, пониженная — для гипотиреоза.
Прежде всего определяют общий тироксин, т.е. суммарное количество гормона (как связанного с транспортным белком — ТСГ, так и находящегося в свободном состоянии в крови — СТ4). Нормальная концентрация Т4 в крови колеблется в пределах от 70 до 150 нмоль/л. Концентрация ниже 70 нмоль/л свидетельствует о гипотиреозе, а выше 150 нмоль/л — о гипер-тиреозе. Поскольку основной действующей фракцией Т4 является его несвязанная часть, определение ее концентрации важно для установления активности тироксина. У здоровых людей концентрация СТ» в крови исче-зающе мала, всего 10—20 нмоль/л. Как и при определении общего тироксина, уменьшение содержания СТ4 указывает на гипотиреоз, а увеличение — на гипертиреоз.
Определение уровня Тз имеет меньшее значение, чем Т4. Определяют общий Тз и свободный Тз (СТз). В норме содержание Т3 составляет 1,3— 9,5 нмоль/л, СТз — 3—10 нмоль/л. Превышение должных величин характерно для гипертиреоза, уменьшение — для гипотиреоза. Данные о содержании Т4 более достоверны, но определение концентрации Тз позволяет выявить особую форму гипертиреоза — так называемый Тз-тиреотокси-коз. Он встречается не так уж редко — у 5—10 % больных тиреотоксикозом.
В клинической практике наблюдаются случаи, когда при нормальной концентрации X» отмечается уменьшение содержания Тз. В подобных случаях диагностируют ^синдром низкого уровня Тз*. Он развивается при раз-
474
личных системных заболеваниях, недостаточности печени и почек, злокачественных опухолях, голодании, ожогах, обширных оперативных вмеша-тельствах.
Для оценки функционального состояния щитовидной железы считают важным определение не только содержания Т4 и Т,, но и концентрации ТСГ. У здоровых людей она составляет 0,36-0,42 мкмоль/л. УровеньТСГ повышается при беременности, у новорожденных, при использовании эстрогенов и пероральных контрацептивов. Снижение уровня ТСГ наблюдается при заболеваниях почек, применении андрогенов и преднизолона. Особую роль в клинике приобрело вычисление отношения общего тироксина к ТСГ. Показатель Т</ТСГ позволяет четко разграничить эу-, гипо- и гипер-тиреоидные состояния, причем даже при изменении концентрации транспортных белков. Предложен также ряд других индексов. Среди них ^интегральный индекс* (ИИ): ИИ=(СТ3+СТ4)/СТТГ, где СТ3 - нормированное значение уровня общего Т3 (2,38 нмоль/л • 100 %); СТ4 - нормированное значение уровня общего тироксина (90,0 нмоль/л • 100 %), СПТ — нормированное значение тиротропина (4,46 мЕ/л • 100 %). По данным С.Л.Морозова, в условиях Москвы диапазон нормальных значений ИИ 0,6—5,0 отн. ед., гипертиреоза — выше 5,0 отн. ед., гипотиреоза — ниже 0,6 отн. ед.
В случае невозможности проведения радиоиммунологического анализа, а также при необходимости установить состояние внутритиреоидного этапа йодного обмена выполняют радиометрию щитовидной железы. Соответствующие нормативы для эутиреоидного статуса были приведены выше.
Парадокс: чем меньше знаешь, тем больше знаешь, что сказать.
Л.Сухоруков Чему-нибудь да научила Детей своих природа-мать: Кто ничего создать не может, Умеет тот критиковать.
Д.Р.Лоуэлл
Начинающий исследователь маститому ученому: «Говорят, что гениальность—это тоже болезнь?» — «Возможно. Но вам не стоит бояться. Вы абсолютно здоровы».
«Когда я начинал свою карьеру, у меня не было ничего, кроме собственного ума!» — «Да, очень многие в наше время начинают с нуля...»
Диффузный зоб. Различают диффузное увеличение всей щитовидной железы в отсутствие в ней отдельных пальпируемых узлов и диффузно-уз-ловой зоб, когда в увеличенном органе развивается один или несколько узлов. При обеих формах функция железы может быть нормальной, усиленной или ослабленной.
На сонограммах при диффузном зобе выявляется увелич«ная щитовидная железа с сохраненной акустической структурой. Эхогенность ткани железы обычно понижена, но вместе с тем выделяются более гру-
475
Ряс. III.249. Сцинтиграммы щитовидной железы.
а — нормальная железа; б — диффузное увеличение железы; в — «холодный» узел в железе (хУ; г — «горячий» узел в левой доле железы, вне узла ткань железы не накапливает РФП.
бые структуры — соединительнотканные тяжи на фоне фолликулярной перестройки. Сцинтиграммы подтверждают диффузное равномерное увеличение железы (рис. III.249). Контуры железы всегда выпуклые. Повышенная интенсивность изображения наблюдается при усиленной функции тиреоидной ткани. В больших зобах нередко выявляют очаговые образования, в том числе кисты. При тиреоидите железа тоже увеличена, но РФП распределен неравномерно, хотя четко ограниченных узлов обычно нет.
Иногда щитовидная железа расположена за грудиной («за груди н-н ы й з о б»). Тень такого зоба вырисовывается на рентгенограммах и особенно на томограммах. Сцинтиграммы позволяют отличить его от опухолевого образования в средостении,
Токсический узловой зоб. При узловых поражениях щитовидной железы исследование целесообразно начинать с сонографии. Ультразвуковое сканирование позволяет подтвердить наличие узлов в железе, установить их мак-роморфологическую структуру, отличить их от кист. Дальнейшим этапом разграничения узловых образований является сцинтиграфия. Большинство узловых образований, за исключением токсической аденомы, дают на сцинтиграмме дефект накопления РФП — «холодный» очаг. Субстратом же
476
«горячего» очага обычно является токсическая аденома - доброкачествен- сикс°за ПРИ КОТ°РОМ на6люда&тся клиническая картина тиреоток-

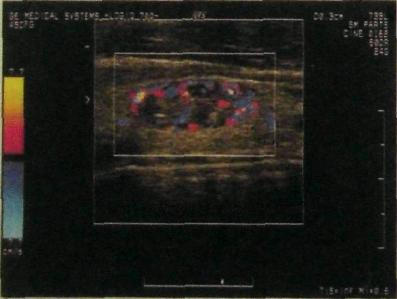

Токсическая аденома щитовидной железы - очаговая гиперплазия тирео-идной ткани. При сонографии она выявляется как одиночный четко контурированный узел с пониженной эхогенностью, на сцинтиграммах обусловливает «горячий» очаг (см. рис. Ш.249). При этом остальные отделы железы не накапливают РФП или его в них очень мало. Доказательством токсической аденомы служит тест стимуляции: после введения тиротропина на сцинтиграммах появляется изображение всех остальных отделов щитовидной железы.
Нередко при токсической аденоме используют также тест «подавления». Он позволяет установить, зависит ли функция щитовидной железы и аденомы от концентрации циркулирующего в крови гормона гипофиза — тиротропина. С этой целью больному вводят тиреоидные гормоны — Т3 или Т4. Если функция железы и узлового образования в ней зависит т гипофиза, то на повторных сцинтиграммах отмечается значительное, до 50 %, снижение накопления РФП. В то же время автономно функционирующие узлы, в том числе токсическая аденома, не реагируют на введение тиреоид-ных гормонов.
Доброкачественное узловое образование. В щитовидной железе встречаются различные по природе доброкачественные образования: кисты, аденомы, узлы при некоторых формах коллоидного зоба, участки ограниченного тиреоидита, руб-цовые поля. Все они на сцинтиграммах обусловливают участок, в котором РФП не накапливается или накапливается очень слабо, т.е. «холодный» узел. На основании результатов радионуклидного исследования установить его происхождение трудно, а порой невозможно. В этом случае в диагностике помогают клинические данные, результаты сонографии и биопсии.
По характеру структуры доброкачественные образования разделяют на солидные, кистозные и смешанные. Солидный узел состоит из плотной ткани, кистозный представляет собой полость с жидким содержимым, а смешанный включает как плотную ткань, так и кисты.
Сонограммы позволяют сразу выделить все кистозные образования. Киста определяется как округлое или овальное тело с ровными контурами и отличается однородной эхонегативностью (рис. Ш.250). Фолликулярная аденома выглядит как образование правильной округлой формы пониженной эхогенности с некоторой неоднородностью структуры (рис. Ш.251). Очертания аденомы обычно ровные. Более плотные участки в ней определяются по повышенной эхогенности: в таких случаях может быть виден пониженный по эхогенности ободок вокруг, обусловленный периузловым отеком тиреоид-ной ткани. «Холодный» очаг при ограниченном тиреоидите дает участок низкой эхогенности с нерезкими очертаниями и мелкими дополнительными структурами внутри.
477
а — киста; б — аденома.
Злокачественное объемное образование. Раковый узел в щитовидной железе, как правило, одиночный. На сцинтиграммах он обычно вырисовывается как «холодный» очаг. Ультразвуковая картина его непроста для интерпретации, так как варьирует в зависимости от структуры опухоли. Чаще всего на сонограммах виден узел низкой эхоплотности с довольно четкими, но неровными контурами. Однако встречаются опухоли с повышенной эхо-генностью. Изображение узла неоднородно: на его фоне выделяются участки различной эхогенности. Вокруг опухоли нет эхонегативного ободка. Вместо него по периферии узла часто заметны очень мелкие кальцификаты в виде коротких линий или очажков.
Гипотиреоз. Различают четыре формы гипотиреоза: первичный, вторичный, третичный, йоддефицитный. При первичном гипотиреозе нарушено гормонообразование в самой щитовидной железе, при
вторичном снижена тирео-тропнаяфункция гипофиза. Третичный гипотиреоз вызван угнетением деятельности гипоталамуса. Наконец, йоддефицитныи гипотиреоз развивается при недостаточном содержании йода в пище и воде. В дифференциальной диагностике первичных и вторичных гипотиреозов решающей является проба с тиролибврином. При ее проведении дважды определяют уровень тиротропина в крови — до и через 30 мин после быстрого Рис. Ш.251. Цветное допплеровское кар- внутривенного введения тироли-тирование щитовидной железы. Аденома. берина. В случае нормального
478
функционирования ГИПОфиза Knumirm.
тиролиберина возрастает на |ЯТГпИр°,р011Ш под сиянием концентрация тиротропина vaannuu^Zк ри пеРвичном гипотиреозе ричном гипотиреозе c™My^H™"S Л6е ,ем на 25 м1*/л, при иго-акции гипофиза, т.е. imSSXSSSИберИН0М не вызывает ответной ре-меняется. При третиСТг^„~^°ТроШ1на ^ время дан"°й пробы не муса, резерв^возмо^о™ ;SkCSLT C ПОраЖением ™"<™га-
риадом гипотиреозе повышав°.Траза Гее ИЗМеНЯЮКЯ- а при *">"
чениеТдХ^П рГжТеТнТгГГп оГ^" —L—2? ЗНа" ~ - ~ °н«*дснного гипотиреоза Это заболеиа-
STSSl*^ Щитовидной же^езГиТс^-
ется с частотой 1.3000-1:10 000 новорожденных. Если в первые недели жизни ребенка не начата заместительная гормональная теДия то S
™Г«?пННаЯ °ТСТаЛОСТЬ вгають до идиотизма. Вот почему в нек^х странах, в которых высок уровень врожденных гипотиреозов, имеются программы обследования всех новорожденных на наличие первичного гипотиреоза. С этой целью сразу после рождения ребенка у него берут одну каплю крови и определяют в ней концентрацию тиротропина. Если она большая то это свидетельствует в пользу гипотиреоза. Простейшая схема дифференциальной диагностики гипотиреозов приведена ниже.
Определение Тз, т4
£
Нормальные показатели
I
Эутиреоидное состояние
~*
Низкие показатели
J
Определение тиреотропного гормона
f
Нормальный или низкий уровень
Т
Тест с тиролиберином
Высокий уровень
I
Первичный гипотиреоз
П оложител ьный
1
Отрицательный
—г~~
Гипоталамический гипотиреоз
Гипофизарный гипотиреоз
