8.2. Лучевые симптомы
и синдромы поражения скелета
Патологические процессы, развивающиеся в опорно-двигательном аппарате, приводят к различным и весьма полиморфным рентгенологическим проявлениям. При этом, с одной стороны, одни и те же заболевания в зависимости от индивидуальных особенностей пациента и стадии болезни могут вызывать различные симптомы, а с другой — противоположные по характеру и прогнозу патологические состояния иногда сопровождаются очень схожими изменениями. В связи с этим оценивать рентгенологические данные следует только с учетом клинической картины и результатов лабораторных исследований. Нужно также иметь в веду, что рентгенограмма, отображающая лишь минерализованную основу кости, может быть нормальной при поражениях мягких тканей опорно-двигательного аппарата. Вследствие этого в течении многих заболеваний выделяют скрытый («рент-генонегативный») период. Таким пациентам необходимо производить другие лучевые исследования — КТ, МРТ, сонографию, остеосцинтиграфию.
Основные отклонения от нормы, наблюдаемые при рентгенологическом исследовании, можно сгруппировать следующим образом: 1) изменения положения, формы и величины костей; Ъ) изменения поверхности костей (их контуров на рентгенограммах); 3) изменения костной структуры: а) нарушение целости костных балок; б) перестройка струк-
433
28-J 324

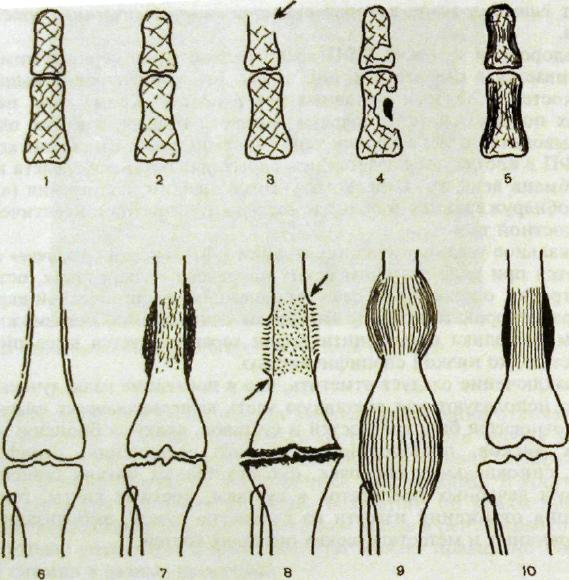

Рис. Ш.221. Рентгенологические проявления поражений костей и суставов (схема).
1—5 — изменения структуры костей: 1 — нормальная структуре, 2 — остеопороз, 3 — остеолиз концевой фаланги (указано стрелкой), 4 — очаги деструкции и секвестр; 5 —остеосклероз; 6—10 — изменения надкостницы и суставов: 6 — отслоенный периостит, 7 — бахромчатый (кружевной) периостит и артрит (деструкция суставных поверхностей), 8 —- игольчатый периостит (спикулы), периостальные «козырьки» (указаны стрелками), деформирующий артроз, 9 — «луковичный» периостит, костный анкилоз, 10 — ассимиляция периостальных наслоений, подвывих в суставе.
туры кости; в) остеолиз и остеонекроз; г) деструкция и секвестрация костной ткани; 4) изменения рентгеновской суставной шели (рис. Ш421).
Первая группа признаков почти не нуждается в пояснениях. Изменения положения костей могут быть как аномалией развития, так и следствием переломов и вывихов. Изменение нормальной формы костя бывает при аномалиях развития или возникает вследствие снижения прочности кости (при витаминной недостаточности, деминерализации кости и др.). К изменению в—мины костя ведет ее разрушение или новообразование. Утолщение кости принято называть гиперостозом. Он образуется в результате повышенной функциональной нагрузки или избыточного разрастания и окостенения надкостницы при расстройствах кровообращения, интоксикациях, воспалительных поражениях. Равномерное уменьшение кости проис-
434
ходит при ее недоразвитии или атрофии. Причиной атрофии чаще всего являются ограничения локомоторной функции скелета и нейродистро-фические нарушения.
Изменения наружной поверхности костя наблюдаются при деструкции кортикального слоя воспалительного или опухолевого происхождения. Кроме того, на кости могут быть выступы, связанные с нарушением развития (экзостозы) или воспалительным процессом (остеофит ы), но наиболее часто изменения контуров кости объясняются структурными сдвигами в надкостнице.
В норме надкостница на рентгенограммах не видна, но в патологических условиях она нередко обызвествляется и окостеневает. В зависимости от природы процесса (воспалительная или невоспалительная) его называют периоститом или периостозом. При воспалительных поражениях надкостница отодвигается от поверхности кости экссудатом и обызвествляется. Это — так называемый отслоенный периостит (см. рис. III.221). Он имеет вид нежной узкой прерывистой полоски, расположенной на некотором расстоянии от контура кости. Затем масса обыз-вествленной надкостницы увеличивается и она иногда приобретает вид бахромы от портьеры («бахромчатый», или «кружевной», периостит). При костных опухолях — саркомах — наблюдаются окостенение надкостницы, отодвинутой от краев новообразования,— пери ©-е* тит в виде козырька, а также окостенения по ходу сосудов, идущих из надкостницы в кость (их не вполне точно называют игольчатым периоститом). Добавим, что сонография позволяет обнаруживать изменения объема надкостницы и находящиеся под ней скопления крови или гноя в «рентгенонегативный» период.
Изменения костной структуры возникают прежде всего при переломах и выражаются в перерыве костных балок и трабекул: в кости появляется линия, или щель, перелома, имеющая различное направление и протяженность (подробнее см. далее). При нейродистрофических поражениях может наблюдаться рассасывание костной ткани, при котором на снимках обнаруживают неправильной формы дефект костного вещества с расплывчатыми границами. При расстройстве питания костной ткани развивается остеонекроз. Омертвевший участок кажется более плотным на фоне окружающей кости. Костные балки в области некроза не выдерживают обычной нагрузки и спрессовываются, что приводит к деформации кости и еще большему повышению интенсивности ее тени.
При ряде заболеваний возникает деструкция — разрушение костных балок и целых участков кости и замещение их гноем, грануляциями или опухолевой тканью. На рентгенограмме очаг деструкции выглядит как дефект кости. Контуры свежих деструктивных очагов неровные, в то время как края давно существующих очагов становятся ровными и уплотненными. Деструкция нередко ведет к отторжению костных фрагментов и их омертвению. Такие свободно лежащие и некротизированные куски кости называют секвестрами.
Большое значение в рентгенодиагностике имеет симптом перестройки костной структуры. Под перестройкой кости понимают любое изменение костной структуры, сопровождающееся появлением новой структуры взамен предшествовавшей. Различают физиологическую и патологическую перестройку. К физиологической относят все виды изме-
435
28*
нения структуры кости, возникающие в процессе нормальной жизнедеятельности человека под влиянием тех или иных условий труда и быта, занятий спортом. Такая перестройка происходит в костной системе здорового человека на протяжении всей жизни. Для нее характерно уравновешивание процессов созидания и рассасывания кости. Патологическая перестройка может совершаться в результате дистрофических, воспалительных и других процессов и обычно сопровождается преобладанием процессов рассасывания или новообразования костных элементов.
Наиболее часто наблюдается один из видов перестройки — остеопо-р о з (разрежение кости). Он выражается в равномерном уменьшении количества костных балок в единице объема кости. На рентгенограммах осте-опороз проявляется повышением прозрачности кости, истончением кортикального слоя и расширением костномозгового канала, подчеркнутостью контуров кортикального слоя вокруг всей кости. В губчатом веществе эпифизов, метафизов и в плоских костях наблюдается крупнопетлистая костная структура (см. рис. 111,221). Остеопороз может иметь пятнистый характер и проявляться в виде отдельных мелких или более крупных участков просветления либо быть диффузным и равномерным. По протяженности различают 4 формы остеопороза: местный, регионарный, распространенный и системный. Местный остеопороз — ограниченный участок разрежения костной структуры: обычно это начальное проявление деструкции кости. Регионарным называют остеопороз, захватывающий целую анатомическую область. Как правило, разрежение костной структуры определяется в суставных концах костей при артритах. Распространенным считают остеопороз, распространяющийся на все кости одной конечности, что обычно связано с нарушением кровообращения или иннервации этой конечности. Системный остеопороз поражает весь скелет.
Под остеосклерозом понимают такое изменение костной структуры, при котором отмечается увеличение количества костного вещества в единице объема кости. В губчатом веществе определяется мелкопетлистая структура вплоть до такой, при которой неразличим костный рисунок. В длинных костях отмечаются утолщение кортикального слоя и сужение костномозгового канала.
Остеосклероз может быть ограниченным или системным. Последняя форма наблюдается сравнительно редко: при некоторых врожденных болезнях (мраморная болезнь), отравлениях соединениями фтора (флюороз). Множественные участки остеосклероза в костях выявляются при интоксикации тяжелыми металлами, некоторых видах лейкоза, деформирующей ос-теодистрофии, почечной остеодистрофии, остеобластических метастазах рака.
Своеобразным видом перестройки являются так называемые л о о з е-ровские зоны перестройки. Они развиваются в тех случаях, когда нормальная кость подвергается чрезмерной нагрузке или физиологическая нагрузка прилагается к патологически измененной кости (например, при витаминной недостаточности). При этом в области перегрузки возникает острый асептический некроз. Чаще всего он проявляется как поперечно или косо идущая в кости полоса просветления, в которой уже не видно костных балок. Если нагрузка прекращена и проведена иммобилизация, то благодаря деятельности надкостницы и эндоста образуется подобие костной мозоли и формируется новая структура, которая может выдержать
436
повышенную нагрузку. В противном случае может возникнуть настоящий перелом («с т р е с с-п ерело м»).
Изменение рентгеновской суставной щели - признак поражения сустава. Равномерное сужение суставной щели чаще всего указывает на дистрофическое состояние суставных хрящей (см. рис. Ш.221). Неравномерное сужение наблюдается при артритах и может сочетаться с разрушением замыкающих пластинок и субхондрального слоя сочленяющихся костей. При фиброзном анкилозе определяется исчезновение замыкающей костной пластинки, а при костном анкилозе- переход костных балок из одного эпифиза в другой.
Выше перечислены далеко не все рентгенологические симптомы повреждений и заболеваний скелета, но и из изложенного ясно, сколько разнообразных и нестандартных сочетаний их может наблюдаться в реальной действительности. Хотя рентгеновское изображение кости кажется демонстративным и понятным, для точного распознавания ее поражений от врача требуются хорошая общая клиническая подготовка и педантичный анализ лучевой семиотики.
