4. Магнитно-резонансный метод исследования
Иногда физические принципы некоторых технологий, используемых человеком с большой эффективностью, настолько запутаны и туманны, что проходят многие годы, прежде чем люди четко осознают законы и правила, на которых эти технологии основаны.
М.Х. Мескон, М. Альберт, Ф. Хедоури (Основы менеджмента.— М.: «Дело», 1992)
История создания магнитно-резонансной томографии (МРТ) весьма любопытна. В 1946 г. группы исследователей в Стэндфордском и Гарвардском университетах независимо друг от друга открыли явление, которое было названо ядерно-магнитным резонансом"^ЯМР). Суть его состояла в том, что ядра некоторых атомов, находясь в магнитном поле, под действием внешнего электромагнитного поля способны поглощать энергию, а затем испускать ее в виде радиосигнала. За это открытие F.Bloch и E.Purcell в 1952 г. были удостоены Нобелевской премии. Новый феномен вскоре научились использовать для спектрального анализа биологических структур (ЯМР-спектроскопия). В 1973 г. Пауль Лаутербур впервые показал возможность получать изображения с помощью ЯМР-сигналов: он представил изображение двух наполненных водой капиллярных трубочек. Так родилась ЯМР-томография, которая в дальнейшем получила название МРТ. Первые томограммы были продемонстрированы в 1982 г. на Международном конгрессе радиологов в Париже.
МРТ основана на явлении ядерно-магнитного резонанса. Если тело, находящееся в постоянном магнитном поле, облучить внешним переменным магнитным полем, частота которого точно равна частоте перехода между энергетическими уровнями ядер атомов, то ядра начнут переходить в вышележащие по энергии квантовые состояния. Иными словами, наблюдается избирательное (резонансное) поглощение энергии электромагнитного поля. При прекращении воздействия переменного электромагнитного поля возникает резонансное выделение энергии (рис. 11.46).
135
|
Магнит |
|
|
Радиочастотный генератор |
|
Компьютер |
|
|
|
|
|
|
|
|
|
<Щ> |
|
||||
а |
|
|
|
|
|
|||||
S^pM |
|
|
|
Система |
|
|||||
T'tmniutu |
|
|
|
|
|
|||||
|
Магнит |
|
|
Приемник |
|
|||||
|
|
|
|
|
|
Рис. П.46. Принцип магнитно-резонансной томографии.
Магнитно-резонансное исследование основано на способности ядер некоторых атомов вести себя как магнитные диполи. Этими свойствами обладают ядра, которые содержат нечетное количество нуклонов и обладают магнитным моментом, в частности 'Н, I3C, l9F и 3|Р.
Современные MP-томографы «настроены» на ядра водорода, т.е. на протоны. Протон постоянно вращается. Следовательно, вокруг него тоже образуется магнитное поле, которое имеет магнитный момент, или спин. При помещении вращающегося протона в магнитное поле возникает прецесси-рование протона. Прецессией называется движение оси вращения протона, при котором она описывает круговую коническую поверхность наподобие оси вращающегося волчка. Например, в магнитном поле напряженностью 1 Т (тесла) резонансная частота протона равна 42,57 МГц.
Обычно дополнительное радиочастотное поле действует в виде импульса, причем в двух вариантах: более короткого, который поворачивает протон на 90°, и более продолжительного, поворачивающего протон на 180°. Когда радиочастотный импульс заканчивается, протон возвращается в исходное положение (наступает его релаксация), что сопровождается излучением порции энергии.
Каждый элемент объема исследуемого объекта (т.е. каждый воксел — от англ. volume — объем, cell — клетка) за счет релаксации распределенных в нем протонов возбуждает электрический ток («MP-сигналы») в приемной катушке, находящейся вне объекта. Магнитно-резонансными характеристиками объекта служат 3 параметра: плотность протонов, время Ti и время 7* Т/ называют спин-решетчатой, или продольной, релаксацией, а Тг — спин-спиновой, или поперечной. Амплитуда зарегистрированного сигнала характеризует плотность протонов или, что то же самое, концентрацию элемента в исследуемой среде. Что же касается времен Ti и Т2, то они зависят от многих факторов (молекулярной структуры вещества, температуры, вязкости и др.).
В принципе для МРТ можно использовать не только ядра водорода, но и ядра других атомов, способные генерировать MP-сигналы. Однако их концентрация в тканях значительно ниже, вследствие чего чувствительность метода и качество изображения ухудшаются. МРТ позволяет получить изображение любых слоев тела человека.
Система для МРТ состоит из сильного магнита, создающего статическое магнитное поле. Магнит полый, в нем имеется туннель, в котором располагается пациент (рис. 11.47). Стол для пациента имеет автомати-
136
Рис. П.47. Подготовка к исследованию на магнитно-резонансном томографе.
ческую систему управления движением в продольном и вертикальном направлениях. Для радиоволновою возбуждения ядер водорода дополнительно устанавливают высокочастотную катушку, которая одновременно служит для приема сигнала релаксации. С помощью специальных градиентных катушек накладывается дополнительное магнии0е поле, которое служит для кодирования MP-сигнала от пациента, в частности оно задает уровень и толщину выделяемого слоя.
Пои воздействии радиочастотных импульсов на прецессирующие: в
магн„?номполе протонГпроисходят их резонансно*;-^=ие ^поглощение энергии. При этом резонансная частота '^^Ш^маш^щя ложенного статического поли. После окончания импульса щкиюадю* лаксация протонов: они возвращаются »;™™мт„5я
ляют следующие категории МР-^о^фов^приборы с У»£> т_ полем - ниже 0,02 Т, со слабым полемi - меВДМ»1» ^ ^ы с „^я. лем - между 0,5 и IT, с-ильнымполем- -g^ магниты женностью менее 0,5 Т, как праBI**°' разместить их примерно в
и имеют небольшие Р^о^ыГр^новский кабинет. Аппараты с таком же помещении, как сюычныи репи
полями 0,5 Т и выше создаются на основе сверхпроводящих магнитов, работающих в условиях глубокого охлаждения жидким гелием.
Добавим, что к размещению высокопольного MP-томографа в лечебном учреждении предъявляются очень строгие требования. Необходимы отдельные помещения, тщательно экранированные от внешних магнитных и радиочастотных полей. Обычно процедурная комната, где находится MP-томограф, заключена в металлическую сетчатую клетку (клетка Фара-дея), поверх которой нанесен отделочный материал (пола, потолка, стен).
Характер MP-изображений определяется тремя факторами: плотностью протонов (т.е. концентрацией ядер водорода), временем релаксации Т/ (спин-решетчатой) и поперечной релаксации Тг (спин-спиновой). При этом основ-ной вклад в создание изображения вносит анализ времени релаксации, а не протонной плотности. Так, серое и белое вещества головного мозга по концентрации воды различаются всего на 10 %, в то время как по продолжительности релаксации протонов в них — в 1,5 раза.
Существует несколько способов получения MP-томограмм, различающихся порядком и характером генерации радиочастотных импульсов, методами компьютерного анализа MP-сигналов. Наибольшее распространение получили два способа. При использовании одного из них анализируют главным образом время релаксации Т, (ТУвзвешенное изображение). Различные ткани (серое и белое вещества головного мозга, цереброспинальная жидкость, опухолевая ткань, хрящ, мышцы и т.д.) имеют в своем составе протоны с разным временем релаксации TV От продолжительности Щ зависит величина MP-сигнала: чем короче Tj, тем сильнее MP-сигнал и светлее данное место изображения на дисплее. Жировая ткань на МР-томо граммах белая, менее светлое изображение дают головной и спинной мозг, плотные внутренние органы, сосудистые стенки и мышцы. Воздух, кости, кал ьци фи каты практически не дают MP-сигнала, поэтому их изображения черного цвета. Т| мозговой ткани также неоднородное^ белого и серого вещества оно разное. Т| опухолевой ткани отличается от Т, одноименной нормальной ткани. Указанные различия во времени релаксации Tj создают предпосылки для визуализации нормальных и измененных тканей на М Р-томограммах.
При другом способе МРТ интенсивность ответного сигнала зависит от продолжительности Тг ОУвзвешенное изображение): чем короче Тг, тем слабее сигнал и, следовательно, ниже яркость свечения экрана дисплея (рис. И.48).
При МРТ можно применять искусственное контрастирование тканей. С этой целью используют химические вещества, обладающие магнитными свойствами и содержащие ядра с нечетным числом протонов и нейтронов, например соединения фтора, или же парамагнетики, которые изменяют время релаксации воды и тем самым усиливают контрастность изображения на М Р-томограммах. Одним из наиболее распространенных контрастных веществ, используемых в МРТ, является соединение гадолиния — Gd-DTPA.
МРТ —• исключительно ценный метод исследования. Она позволяет получать изображение тонких слоев тела человека в любом сечении (рис. 11.49) — фронтальном, сагиттальном, аксиальном (как известно, при рентгеновской компьютерной томографии, за исключением спиральной КТ, может быть использовано только аксиальное сечение). Исследование необременительно для больного, абсолютно безвредно, не вызывает осложнений.
138
На MP-томограммах лучше, чем на рентгеновских компьютерных томограммах, отображаются мягкие ткани: мышцы* хрящи, жировые прослойки. При МРТ можно получать изображение сосудов, не вводя в них контрастное вещество. С помощью специальных алгоритмов и подбора радиочастотных импульсов современные высокопольные MP-томографы позволяют получать двухмерное и трехмерное (объемное) изображения сосудистого русла -— магнитно-резонансная ангиография (рис. 11.50, 11.51). Крупные сосуды и их разветвления среднего калибра удается достаточно четко визуализировать на MP-томограммах без дополнительного введения контрастного вещества. Для получения изображения мелких сосудов дополнительно вводят препараты гадолиния. Разработаны ультравысокоскоростные MP-томографы, позволяющие наблюдать движение сердца и крови в его полостях и сосудах и получать матрицы повышенной разрешающей способности для визуализации очень тонких слоев.
Рис. 11.48. Магнитно-резонансные томограммы головного мозга, выполненные на основе измерения Тг (а) и Ti (б). Большая опухоль в правой теменной области.
С целью предотвращения развития у пациентов клаустрофобии (боязни закрытых пространств) освоен выпуск так называемых открытых МР-томографов (рис. 11.52). В них нет длинного магнитного туннеля, а постоянное магнитное поле создается путем размещения магнитов сбоку от больного. Подобное конструктивное решение не только позволило избавить пациента от необходимости длительное время находиться в относительно замкнутом пространстве, но и создало предпосылки для проведения инструментальных вмешательств под контролем МРТ (см. следующий раздел).
При направлении на МРТ следует учитывать некоторые ограничения применения этого метода. В частности, препятствием для проведения дан-
139
Ряс. 11.49. Магнитно-резонансные томограммы различных органов. 140
Ряс. 11.50. Магнитно-резонансная ангиограмма головного мозга.
ного исследования служит наличие металлических инородных тел в тканях пациента (металлические клипсы после операции, водители сердечного ритма, электрические нейростимуляторы). Кроме того, МРТ не проводят в первые 3 мес беременности.
Рис.
11.51. Магнитно-резонансная ангиограмма
дуги аорты и брахи-цефальных
сосудов (трехмерная реконструкция
изображения).

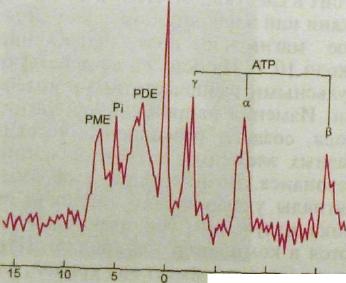

спектрограмма имеет вид кривой, для получения которой по оси абсцисс откладывают доли (обычно миллионные) напряжения приложенного магнитного поля, а по оси ординат — значения амплитуды сигналов. Интенсив-
141
РСг
142
-5 -10 -15
спектрограмма головного мозга и схема к ней.
ность и форма ответного сигнала зависят от плотности протонов и времени релаксации. Последняя определяется местоположением и взаимоотношением ядер водорода и других элементов в макромолекулах
Разным ядрам свойственны различные частоты резонанса, поэтому MP-спектроскопия позволяет получить представление о химической и пространственной структуре вещества. С ее помощью можно определить структуру биополимеров, липидный состав мембран и их фазовое состояние, проницаемость мембран. По виду MP-спектра удается дифференцировать зрелые и незрелые опухолевые клетки, оксигенированные и гипокси-ческие ткани, свободную и связанную воду в протоплазме клеток, получить другие важные для биологии и медицины сведения.
Исключительный интерес представляет прижизненная МР-спектроско-пия (MP-спектрография) тканей человеческого тела. Для ее проведения используют сложные высокопольные MP-установки с напряженностью магнитного поля не менее 1,5 Т. Анализ получаемых на таких аппаратах спектрограмм дает возможность определить содержание ряда элементов в органах и тканях живого человека (рис. 11.53).
