1.3. Рентгенография
Рентгенография (рентгеновская съемка) — способ рентгенологического исследования, при котором фиксированное рентгеновское изображение объекта получают на твердом носителе, в подавляющем большинстве случаев на рентгеновской пленке. В цифровых рентгеновских аппаратах это изображение может быть зафиксировано на бумаге, в магнитной или магнитно-оптической памяти, получено на экране дисплея.
79

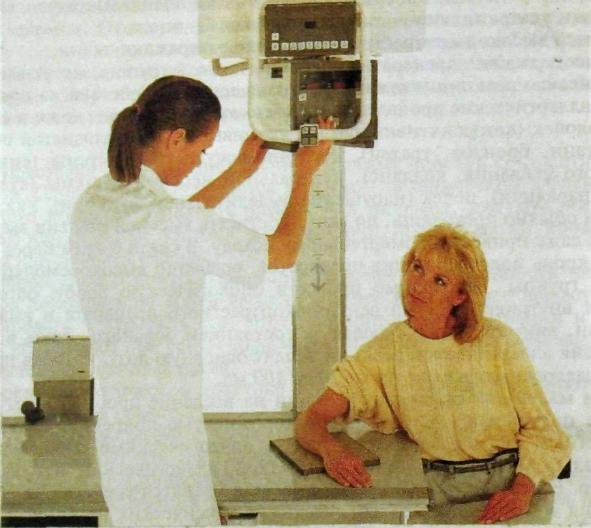

Рис. 11.5. Подготовка к рентгенографии предплечья.
Пленочную рентгенографию выполняют либо на универсальном рентгеновском аппарате, либо на специальном штативе, предназначенном только для этого вида исследования. Исследуемая часть тела располагается между рентгеновским излучателем и кассетой (рис. И.5). Внутренние стенки кассеты покрыты усиливающими экранами, между которыми и помещается рентгеновская пленка.
Усиливающие экраны содержат люминофор, который под действием рентгеновского излучения светится и, таким образом воздействуя на пленку, усиливает его фотохимическое действие. Основное назначение усиливающих экранов — уменьшить экспозицию, а значит, и радиационное облучение пациента.
В зависимости от назначения усиливающие экраны делят на стандартные, мелкозернистые (у них мелкое зерно люминофора, пониженная светоотдача, но очень высокое пространственное разрешение), которые применяют в остеологии, и скоростные (с крупными зернами люминофора, высокой светоотдачей, но пониженным разрешением), которые используют при проведении исследования у детей и быстродвижущихся объектов, например сердца.
Исследуемую часть тела помещают максимально близко к кассете, чтобы уменьшить проекционное искажение (в основном увеличение), которое возникает из-за расходящегося характера пучка рентгеновских лучей.
80
Кроме того такое расположение обеспечивает необходимую резкость изображения. Излучатель устанавливают так, чтобы центральный пучок проходил через центр снимаемой части тела и был перпендикулярен пленке. В некоторых случаях, например при исследовании височной кости, применяют наклонное положение излучателя.
Рентгенографию можно выполнять в вертикальном, горизонтальном или наклонном положении больного, а также в положении на боку. Съемка в разных положениях позволяет судить о смещаемости органов и выявлять некоторые важные диагностические признаки, например растекание жидкости в плевральной полости или наличие уровней жидкости в петлях кишечника.
Снимок части тела (голова, таз и др.) или целого органа (легкие, желудок) называют обзорным. Снимки с изображением интересующей врача части органа в проекции, оптимальной для исследования той или иной детали, именуют прицельными. Их нередко производит сам врач под контролем просвечивания. Снимки могут быть одиночными или серийными. Серия может состоять из 2—3 рентгенограмм, на которых зафиксированы разные состояния органа (например, перистальтика желудка). Однако чаще под серийной рентгенографией понимают изготовление нескольких рентгенограмм в течение одного исследования и обычно за короткий промежуток времени. Например, при арте-ри о граф и и (контрастное исследование сосудов) с помощью специального устройства — сериографа — производят до 6—8 снимков в секунду.
Из вариантов рентгенографии заслуживает упоминания съемка с прямым увеличением изображения, которого обычно достигают, отодвигая рентгеновскую кассету от объекта съемки на 20—30 см. В результате этого на рентгенограмме получается изображение мелких деталей, не различимых на обычных снимках. Эту технологию можно использовать только при наличии специальных трубок, в которых фокусное пятно имеет очень небольшие размеры — порядка 0,1—0,3 мм2. Для изучения костно-суставной системы оптимальным считается увеличение в 5—7 раз (рис. II.6).
На рентгенограммах можно получить изображение любой части тела. Некоторые органы хорошо различимы на снимках благодаря естественной контрастности (кости, сердце, легкие). Другие органы достаточно четко отображаются только после их искусственного контрастирования (бронхи, сосуды, желчные протоки, полости сердца, желудок, кишечник). В любом случае рентгенологическая картина формируется из светлых и темных участков. Почернение рентгеновской пленки, как и фотопленки, происходит вследствие восстановления металлического серебра в ее экспонированном эмульсионном слое. Для этого пленку подвергают химической и физической обработке: проявляют, фиксируют, промывают, сушат. В современных рентгеновских кабинетах весь процесс обработки пленки автоматизирован благодаря наличию проявочных машин. Применение микропроцессорной техники, высокой температуры и быстродействующих химических реактивов позволяет уменьшить время получения рентгенограммы до 1— 1,5 мин.
81

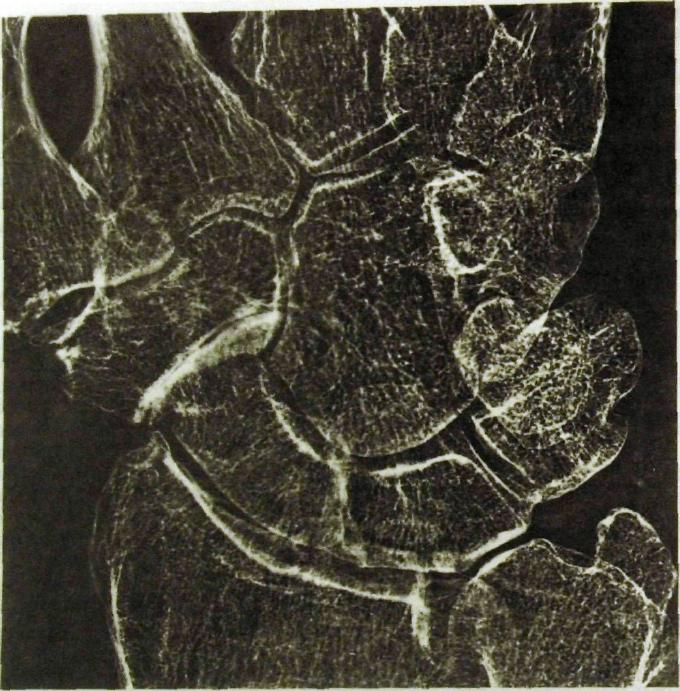

Рис. Н.б. Рентгенограмма костей запястья с увеличением изображения.
Следует помнить, что рентгеновский снимок является негативом по отношению к изображению, видимому на флюоресцентном экране при просвечивании, поэтому прозрачные для рентгеновских лучей участки тела на рентгенограммах получаются темными («затемнения»), а более плотные -— светлыми («просветления»)! 1. Однако главная особенность рентгенограммы заключается в другом. Каждый луч при прохождении через тело человека пересекает не одну точку, а огромное количество точек, расположенных как на поверхности, так и в глубине тканей. Следовательно, каждой точке на снимке соответствует множество действительных точек объекта, которые проецируются друг на друга, поэтому рентгеновское изображение является суммационным, шюскост-
По существующим правилам все рентгенограммы в учебнике воспроизводятся в позитивном отображении, идентичном изображению на флюоресцентном экране.
82

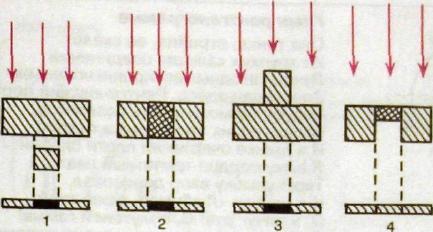

ным. На рис. II.7 показано, что это обстоятельство приводит к потере изображения многих элементов объекта, поскольку изображение одних деталей накладывается на тень других. Из этого вытекает основное правило рентгенологического исследования: рентгенограммы любой части тела (органа) должны быть произведены как минимум в двух взаимно перпендикулярных проекциях — прямой и боковой. В дополнение к ним могут понадобиться снимки в косых и аксиальных (осевых) проекциях.
Рентгенограммы изучают в соответствии с общей схемой анализа лучевых изображений1.
Рентгенографию применяют повсеместно. Она может быть выполнена во всех лечебных учреждениях, проста и необременительна для пациента. Снимки можно производить в стационарном рентгеновском кабинете, палате, операционной, реанимационном отделении. При правильном выборе технических условий на снимке отображаются мелкие анатомические детали. Рентгенограмма является документом, который можно хранить продолжительное время, использовать для сопоставления с повторными рентгенограммами и предъявлять для обсуждения неограниченному числу специалистов.
Показания к рентгенографии весьма широки, но в каждом конкретном случае должны быть обоснованы, так как рентгенологическое исследование сопряжено с лучевой нагрузкой. Относительными противопоказаниями служат крайне тяжелое состояние или сильное возбуждение больного, а также острые состояния, при которых требуется экстренная хирургическая помощь (например, кровотечение из крупного сосуда, открытый пневмоторакс).
В качестве приемника рентгеновского изображения ранее применяли селеновые пластины, которые перед экспонированием заряжали на специальных аппаратах. Затем изображение переносили на писчую бумагу. Метод получил название электрорентгенографии. Однако в дальнейшем этот метод себя не оправдал из-за большого числа артефактов, высокой лучевой нагрузки и искажения рентгеновских изображений.
1 Подробно см.: Линденбратен ЛЛ Методика изучения рентгеновских снимков.— М.: Медицина, 1971.
6*
83
Она тонка, стройна, ее скелет Из хрупких кальция соединений Лучей катодных всепроникновеньем Воссоздан здесь. Рентгеновский портрет Рисует гармоничность позвонков, Стряхнувших эпидермиса покров. И в дымке очертаний плоти слабой Я вижу сердца трепетный овал; Твою улыбку взор дорисовал, И я шепчу: «Любимая, я раб твой. О, жемчуг рта! О, полутеней гамма! Любовь и страсть моя, рентгенограмма».
Лоренс Рассел
Прогресс компьютерной техники открыл возможность разработки ди-гитальных (цифровых) способов получения рентгеновского изображения (от англ. digit — цифра). Для этих способов характерно представление рентгеновского изображения в цифровом варианте. Такие изображения формируются с помощью различных устройств. Соответственно различают следующие системы цифровой рентгенографии: 1) электронно-оптическая цифровая рентгенография; 2) сканирующая цифровая рентгенография; 3) цифровая люминесцентная рентгенография; 4) цифровая селеновая или силиконовая рентгенография (прямая цифровая рентгенография).
При электронно-оптической цифровой рентгенографии рентгеновское изображение, полученное в телевизионной камере, после усиления поступает на аналого-цифровой преобразователь (рис. II.8). Все электрические сигналы, несущие информацию об исследуемом объекте, превращаются в череду цифр. Иными словами, создается цифровой образ объекта. Цифровая информация поступает затем в компьютер, где обрабатывается по заранее составленным программам. Программу выбирает врач, исходя из задач исследования. С помощью компьютера можно улучшить качество изображения, повысить его контрастность, очистить от помех, выделить интересующие врача детали или контуры.
В системах, в которых использована техника сканирования объекта, через него пропускают движущийся узкий пучок рентгеновских лучей, т.е. последовательно «просвечивают» все его отделы. Прошедшее через объект излучение регистрируется детектором и преобразуется в электрический сигнал, который после оцифровки в аналого-цифровом преобразователе передается на компьютер для последующей обработки.
Быстро развивается цифровая люминесцентная рентгенография, при которой пространственный рентгеновский образ воспринимается «запоминающей» люминесцентной пластиной, способной сохранять скрытое в ней изображение в течение нескольких минут. Затем эта пластина сканируется специальным лазерным устройством, а возникающий при этом световой поток преобразуется в цифровой сигнал.
Особенно привлекает внимание прямая цифровая рентгенография, основанная на прямом преобразовании энергии рентгеновских фотонов в свободные электроны. Подобная трансформация происходит при действии рентгеновского пучка, прошедшего через объект, на пластины из аморфного селена или аморфного полукристаллического силикона. По ряду сообра-84
Телевизионная
система
высокого разрешения 1249
строк)
"ш
Фиксированный
диск
^^>
Генератор
Излучатель
Цифровая
Цифровая
^обработка изображений
Мультиформатная камера

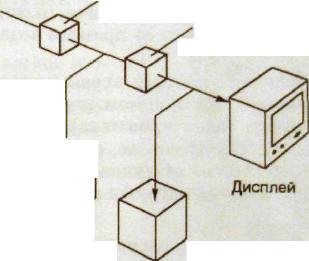

Рис. П.8. Электронно-оптическая цифровая система для рентгенографии и рентгеноскопии.
жений такой метод рентгенографии пока используют только для исследования грудной клетки.
Независимо от вида цифровой рентгенографии окончательное изображение при ней сохраняется на различного рода магнитных носителях (дискеты, жесткие диски, магнитные ленты) либо в виде твердой копии (воспроизводится с помощью мультиформатной камеры на специальной фотопленке), либо с помощью лазерного принтера на писчей бумаге.
К достоинствам цифровой рентгенографии относятся высокое качество изображения, пониженная лучевая нагрузка и возможность сохранять изображения на магнитных носителях со всеми вытекающими из этого последствиями: удобство хранения, возможность создания упорядоченных архивов с оперативным доступом к данным и передачи изображения на расстояния — как внутри больницы, так и за ее пределы.
(Физики шутят.— М.: Мир, 1966)
