Ситуационный и генеральный планы тэс.
Взаимное расположение на карте сооружений ТЭС со всеми коммуникациями носит название ситуационного плана электростанции. Взаимное расположение объектов основной площадки ТЭС носит название генерального плана.
Основные сооружения ТЭС в зависимости от местных условий, особенностей технологического процесса размещаются в отдельных зонах. На территории промышленной площадки ТЭС находится следующее:
-главный корпус с дымовыми трубами
-цех топливоподачи
-склады топлива
-открытые распределительные устройства с линиями электропередач
-цех водоподготовки
-мастерские
-площадка для хранения вспомогательного оборудования и материалов
-градирни
-подъездные пути
-административный корпус
-столовая
Взаимное расположение объектов ТЭС в пределах основной площадки – генеральный план станции. Расположение объектов ТЭС по отношению к близлежащим населенным пунктам, дорогам и источникам водоснабжения – ситуационный план станции.
5
3
2
4
1
8
6
7
1-главный корпус, 2-ОРУ, 3-строительная база, 4-река, 5-автодорога, 6-железная дорога, 7-жилой массив, 8-береговая насосная
13
5 12 4
9
8
1
2 11
7
3
6
10
1-объединенный административный корпус и котельный цех, 2-турбинный цех, 3-ОРУ, 4-дымовые трубы, 5-цех водоподготовки, 6-градирни, 7-мазутоочистка, 8-проходная, 9-мазутохранилище, 10-шламоотвал, 11-площадка расширения строительства, 12-ГРП, 13-открытый склад и площадка для хранения материала и оборудования.
Основные требования к генеральному плану:
Размеры территории должны удовлетворять минимальным разрывам между зданиями и сооружениями. При разработке генерального плана надо учитывать возможность расширения ТЭС. Место расположения ОРУ надо согласовать с розой ветров и возможностью попадания воды на ЛЭП. Склады топлива целесообразно размещать вне основной площадки ТЭС. Емкость мазутохранилища для станции, у которой мазут – основное топливо – 15-тисуточный запас. Баки запасов мазута сооружаются с емкостью 30-50 тыс.т. необходимо предусматривать наличие размораживающих устройств при подаче твердого и жидкого топлива. Под строительство ТЭС отводится большое количество земель. Для ТЭС 1000 МВт-250га, для КЭС 4000МВт-5500га.

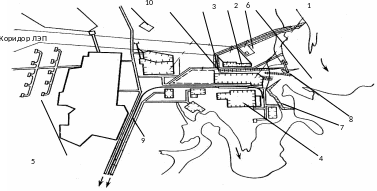

Ситуационный план Костромской ГРЭС:
1 – промплощадка; 2 – ОРУ; 3 – строительная база; 4 – мазутное хозяйство; 5 – жилой поселок; 6 – рыбоводное хозяйство; 7 – причалы; 8 – глубинный водозабор; 9 – железная дорога; 10 – автодорога
