6. Інтерфейс портів вводу/виводу

Операція вводу або виводу забезпечує передачу даних від або в периферію. Мікропроцесор є ядром всіх операцій. Ввід відповідає потоку даних в МП, вивід – із МП. Розглянемо детальніше організацію інтерфейсу ПВВ при програмно-керованому вводі-виводі.

Програмно-керований ВВ виконується двома способами:

1. ізольований ВВ за командами IN i OUT;

2. за принципом доступу до пам’яті з використанням звичайних команд звернення до пам’яті.

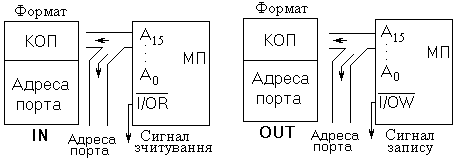

В деяких МП (К580, К1810) є спеціальні команди IN i OUT для передачі даних безпосередньо через порти ВВ. Pеалізація цих команд показана на рисунку 5.8.

Рисунок 5.8 - Ввід/вивід при ізольованому ВВ

В командах IN i OUT задається КОП і адреса (номер) периферії. Адреса порта в 1 байт дозволяє вибрати один з 256 (2⁸) портів і задається молодшими розрядами А₀…А₇, що характерно для МП К580ВМ80, а при опосередкованій адресації (характерно для МП КР1810ВМ86) можна вибрати до 64К 8-бітових портів.

Для організації вводу/виводу необхідні два додаткові сигнали керування. Для операції OUT – особливий сигнал запису , а для операції IN - зчитування, . Ці сигнали є активними при L- рівні сигналу. Використання спеціального керування (формується системним контролером), відповідає ізольованому ВВ або вводу/виводу через акумулятор.

Інший спосіб розкриємо на прикладі використання команд STA (розміщення даних в А) і LDA (вивід даних із А), показаному на рисунку 5.9.

З малюнка видно, що адресні лінії необхідно декодувати і вони служать для вибору адреси порту ВВ. При цьому використовуються звичайні сигнали керування i . Таким чином ввід/вивід за цим принципом забезпечується всіма командами звернення до пам’яті. Останній спосіб є найуніверсальнішим і може бути застосований для всякого МП.

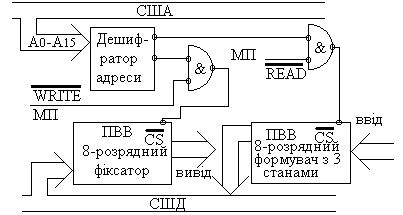

Таким чином інтерфейси програмно-керованого вводу/виводу можуть бути організовані за такими схемами:

а)

б)

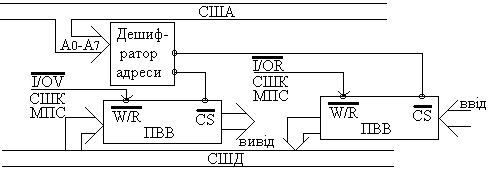

Рисунок 5.10 - Інтерфейси портів вводу/виводу: а) за принципом доступу

до пам'яті; б) ізольований ВВ за командами OUT і IN.

До цих схем потрібно зробити загальне зауваження: сигнали керування , та i , подаються на відповідні входи та ПВВ, якщо вони є (рисунок 5.10б), інакше вони з’єднуються за “лог. І” з виходом дешифратора адреси для розблокування входу вибору кристала (рисунок 5.10а).

5.8 Загальні засади синтезу дешифраторів зовнішніх пристроїв

Мікропроцесор в МПС має формувати в кожний момент часу не більше одного активного сигналу на виходах (або ОЕ) для вибору одного з ЗвП. Найчастіше така задача вирішується дешифраторами, які здійснюють розподіл адресного простору МПС між елементами системи. Карта пам’яті МПС визначається схемотехнікою побудови дешифратора адреси (ДА) і наявними для керування Зв.П стробами читання і запису. При окремій карті пам’яті запам’ятовуючі пристрої і пристрій вводу-виводу ПВВ знаходяться в різних адресних просторах, сигнал вибірки формується різними персональними ДА і для звернення до них використовуєтся різні команди. У випадку суміщеної карти пам’яті всі пристрої розміщені в одному адресному просторі, а звернення до регістрів ЗВП здійснюється як до комірок пам’яті.

Принцип побудови дешифраторів адреси для ПВВ такий:

1) Незмінна частина адреси декодується загальною логічною схемою, вихід якої розблоковує дешифратор;

2) Змінна частина адреси декодується безпосередньо дешифратором і формує окремі виходи для вибору відповідного зовнішнього пристрою.

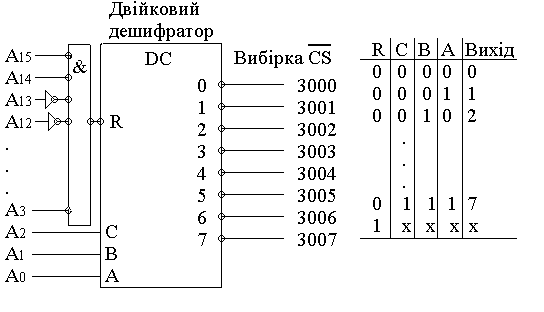

Розглянемо реалізацію даного принципу на прикладі. Нехай необхідно спроектувати дешифратор адреси з формуванням сигналу вибору пристроїв з адресами 3000 Н, 3001 Н, 3002 Н, ... , 3007 Н. Для цих розрядів в 16-розрядній адресі змінюються тільки молодші розряди (А₀,А₁,А₂). Тому інші розряди можуть бути декодовані загальною схемою. Вихід цієї схеми використовується для активізації дешифратора, який декодує розряди А₀,А₁,А₂ (рисунок 5.11).

Рисунок 5.11 – Синтез дешифратора адреси

Даний дешифратор адреси функціонує згідно таблиці істинності.

Принцип побудови ДА для селектування сторінок пам’яті має такі особливості:

1) ідентифікація комірки пам’яті в межах сторінки пам’яті реалізується через внутрішній дешифратор мікросхем ПЗП, ОЗП.

2) вибір сторінки пам’яті забезпечує додатковий дешифратор, який дешифрує старші розряди ША, що не використовуються безпосередньо ПЗП і ОЗП.

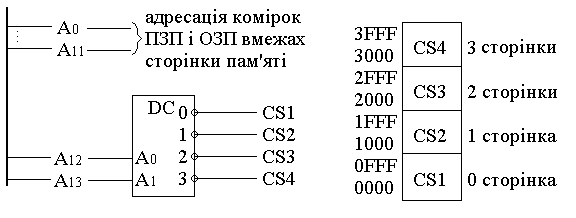

Проілюструємо це таким прикладом. Нехай необхідно спроектувати ДА для вибору 4 сторінок пам’яті ПЗП і ОЗП об’ємом в 4 К.

Рисунок 5.12

В даній схемі молодші розряди А₀...А₁₁ адресують комірки в межах сторінки пам’яті, а розряди А₁₂ та А₁₃ визначають номер сторінки.

Приведені вище схеми організації ДА є вдалими оскільки дозволяють раціонально використовувати весь простір пам’яті. Одначе з апаратурної точки зору, при наявності одночасно ПЗП, ОЗП і ПВВ, вимагають складнішої схемотехніки. Тому частіше при суміщеному просторі пам’яті запам’ятовуючих пристроїв і ПВВ застосовують спільний ДА, як це показано на рисунку 5.13.

Рисунок 5.13

В даній схемі молодші розряди А₀...А₁₁ використовуються для вибору комірок ПЗП і ОЗП ємністю відповідно 8К і 8К. Для розблокування порту виводу використовується 11 вихід дешифратора, а двох портів вводу - 14 і 15 вихід дешифратора. Недолік такого дешифратора в тому, що будь-яка адреса з 11,14 і 15 сектора активізує відповідний порт.

При розділеній карті простору пам’яті і ПВВ застосовують окремі дешифратори адреси. Тоді дешифратор адреси ПВВ декодує ЗвП в межах відведеного для них простору.

для К580 ВМ80 - 00 Н...FF H (розряди А₀...А₈);

для К1810 ВМ86 - 0000 Н...FFFF H (розряди А₀...А₁₆).

Схематично ДА можна побудувати за однією з таких схем: на логічних елементах (рисунок 5.14а), на інтегральних мікросхемах дешифратора (рисунок 5.14б), на основі ПЗП (рисунок 5.14в) або логічному компараторі (рисунок 5.14г).

Рисунок 5.14 - Схемотехніка ДА.

Вибір схематичного рішення визначається числом сигналів , числом розрядів адреси для дешифрації, необхідністю стробування дешифратора, або можливістю заміни адреси периферійного пристрою. Побудова ДА пристроїв пам’яті і ПВВ однакова, якщо не використовується режим прямого доступу до пам’яті. В іншому випадку ДА і ПВВ додатково стробується сигналом дозволу магістралі КПДП (рисунок 5.14в).

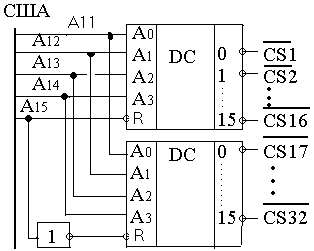

При наявності резерву в адресному просторі пам’яті і значній кількості зовнішніх пристроїв можна доволі просто розділити його на необхідну кількість однакових діапазонів (наприклад, двома дешифраторами К155 ИД3 на 32 діапазони, як це показано на рисунку 5.15).

Рисунок 5.15

При значній кількості зовнішніх пристроїв застосовують каскадування дешифраторів.

Іноді зовнішніх пристроїв мало, тоді сигнал формується унітарними кодами. Наприклад при ізольованому вводі-виводі (простори пам’яті і ПВВ розділені), кожному сигналу вибору кристала можна поставити у відповідність інверсію будь-якого розряду адресного простору вводу-виводу (рисунок 5.16).

Рисунок 5.16

Очевидно, що фізична адреса ПВВ, в цьому випадку формується у такий спосіб: розряд адреси, який ідентифікує сигнал вибірки відповідного ПВВ, повинен бути установлений в низький рівень; всі інші розряди приймають значення одиниці.
