Рис 155 Аппараты и винты для расширения зубных рядов

1,2— для неравномерного расширения, 3, 4 — для расширения и удлинения зубной дуги комбинированным винтом Клея

с двумя пружинами Коффина служит для равномерного расширения верхнего зубного ряда. Пружины изгибают из орто-донтической проволоки диаметром 0,6 и 0,8 мм, концам придают зигзагообразную форму, чтобы обеспечить их надежную фиксацию в пластмассовом базисе Пружины устанавливают в аппараге в противоположных направлениях. При введении готового аппарата в полость рта пружины сжимают. Они стремятся распрямиться и передают давление на зубы через базис аппарата Пружины активируют путем разгибания.

Для неравномерного расширения верхнего зубного ряда применяют одинарную или двойную пружину Коффина (см. рис. 15.4) или пластинку со сменными пружинами, для расширения нижнего — пластинку с бюгельной пружиной (рис 15 5) Активно действующим элементом является лингвальная расширяющая пружина с дополнительными полукруглыми изгибами Используются также стандартные пружины Келлера с W-образной петлей, шириной 30 или 35 мм При изготовлении аппарата бюгель пружины не покрывают пластмассой; он находится под нижним краем базиса, в 0,5 мм от него Пла-

410

стинку делают в виде двух пластмассовых пелотов, укрепляемых „а боковых зубах и соединенных лингвальной бюгельной пру-дкиной Переднюю границу пелотов располагают между клыка-^ и боковыми резцами. Отсутствие пластмассы в переднем участке зубных дуг благоприятно для функции речи С целью расширения нижнего зубного ряда в переднем участке зажимают плоскогубцами нижнюю часть полукруглого изгиба бю-гедя с одной стороны и пальцами отгибают кнаружи пластмассовый пелот. Затем то же делают с противоположной стороны. Дозировать силу действия пружины труднее, чем силу действия винта Ее преимущество заключается в непрерывности действия.

Несмотря на то что расширяющие пластинки укрепляют на зубах посредством различных фиксирующих приспособлений, они, прилегая к альвеолярному отростку и небному своду, оказывают воздействие не только на зубы, но и на челюсти. Пластинки применяют в периодах временного, сменного или постоянного прикуса. Кроме одночелюстных съемных ортодон-тических аппаратов, для расширения зубных рядов используют двухчелюстные моноблоковые и каркасные аппараты, а также вестибулярные пластинки

Пружинно-бюгельный активатор состоит из двух базисных пластинок, соединенных между собой в дистальных участках проволочными скобками. Значительная эластичность активатора позволяет расширить верхний зубной ряд, оставив без изменения нижний В переднем участке такого активатора по показаниям делают вестибулярную дугу.

Регуляторы функций Френкеля используют для расширения зубных рядов. Боковые щиты регулятора отодвигают мягкие ткани щек от зубов и альвеолярных отростков и тем самым устраняют их давление. Под воздействием языка происходит расширение зубных рядов, так как давление на зубные ряды с оральной стороны превышает давление с вестибулярной стороны. Для расширения верхнего зубного ряда применяют дополнительные небные пелоты с проволочными пружинами, оказывающими давление на зубы и альвеолярный отросток в вестибулярном направлении

Из несъемных аппаратов для расширения зубных дуг применяют дуговые и винтовые аппараты. Общеизвестной конструкцией проволочной дуги является вестибулярная дуга Энгла, фиксируемая на опорных зубах посредством колец с горизонтальными трубками и прикрепляемая к другим зубам с помо-Щью лигатурных повязок. Е. Н Angle предложил дуги из круглой и граненой проволоки.

Чтобы устранить травмирующее действие лигатур, Р W Simon "Редложил балочный аппарат, в котором давление дуги на зубы осуществляется через штанги-касательные, припаян-

4И

Рис 156 Несъемные механически-действующие вестибулярные (а) и оральные (б) дуговые аппараты

J 1,2— бдлочный аппарпт Симона, 3 — аппарат Айнсворта, 4 — модифицированный аппарат Лури, 5 — модифицированный аппарат Кеза, 6 — аппарат Шварца

ные с язычной стороны колец на опорные зубы, прилегающие к язычной стороне впереди и позади расположенных зубов

Расширяющий аппарат Айнсворта представляет собой укороченную лабильную дугу Ее концы укрепляют в вертикальных трубках, припаянных к вестибулярной поверхности колец, укрепляемых на первых премолярах или первых молочных молярах С язычной стороны колец припаивают штанги-касательные к боковым резцам, клыкам, временным молярам или премолярам Их изгибают из проволоки диаметром 0,8— 1 мм. Готовые кольца укрепляют на зубах посредством фосфат-или вистфат-цемента Укороченную вестибулярную дугу изгибают из ортодонтической проволоки диаметром 0,7—0,8 мм Ее концам придают П-образную форму и вводят их в вертикальные трубки Активируют дугу путем ее разгибания. При сжатии дуги и введении ее концов в вертикальные трубки она стремится распрямиться, и эта активная сила, передаваемая на зубы через штанги-касательные, перемещает их в вестибулярном направлении

В конструкции этого аппарата удачно решена проблема передачи нагрузки на зубы, так как место приложения силы укороченной лабиальной дуги перемещено в область клыков В результате применения аппарата достигают неравномерного

412

Рис 156 Продолжение

б 1 — аппарат Кор кхауза—Линде, 2 — аппарат с пружинящими рамками, 3 — аппарат Крозата, 4 — аппарат Герлинга—Гашимова

расширения зубного ряда или большего в переднем участке. Гибкая, подвижная связь лабиальной дуги с опорными зубами осуществляется благодаря вращению концов дуги, расположенных в вертикальных трубках. Применение аппарата Айнсворта показано в периоде сменного прикуса для устранения сужения зубного ряда и тесного положения резцов (рис. 15.6)

Мысль об использовании укороченной лабильной дуги с приложением силы в области клыков нашла отражение в

конструкции съемного двухчелюстного аппарата — формирователя

прикуса Бимлера. Проволочная дуга, изогну-Ta^ кзади, передает давление на небные пелоты аппарата и "РУЖИНЫ (рис. 15.7).

Ортодонтические дуги для расширения нижнего зубного ряда

чдоизменялись и совершенствовались. Простую язычную дугу о

Лефулону прикрепляют к язычной поверхности колец,

413

Рис 15 7 Варианты изгибов участков вестибулярных дуг для перемещения отдельных зубов, удлинения и укорочения зубных рядов.

фиксируемых на первых постоянных молярах. Она расширяет зубной ряд в этой области.

Лингвальнаядуга Мершона со вспомогательными пружинящими

отростками прикрепляется посредством специальных лингвальных замков к кольцам для первых постоянных моляров и расширяет зубной ряд в области премоляров и моляров. V-образную лингвальную дугу Хербста укрепляют также в области первых

постоянных моляров, но ее пружинящие концы направляют кпереди. Дуга расширяет зубной ряд в области клыков, премоляров

имоляров.

Впериоде постоянного прикуса используют следующие механически-действующие ортодонтические аппараты в зави-

414

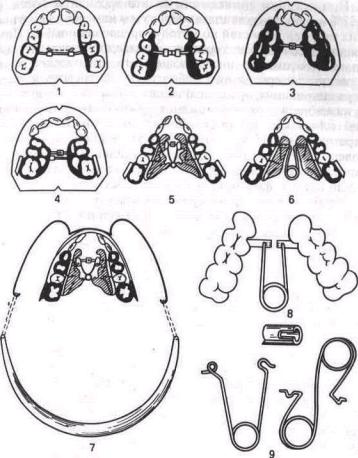

Рис 15 8 Несъемные расширяющие ортодонтические аппараты 1—4 — первая группа, 5—7 — вторая группа, 8, 9 — аппарат Левковича

си мости от выраженности сужения верхней зубной дуги и ее апикального базиса

1 • При сужении зубной или зубоальвеолярной дуги до 5 мм по сравнению с индивидуальной нормой показан ортодонти-ческий метод лечения — применение расширяющих пластинок с винтом, пружиной Коффина, аппарата Энгла или эджуайз-техники

2 При сужении зубной или зубоальвеолярной дуги более чем на 5 мм по сравнению с индивидуальной нормой рекомендуйся сочетай ная терапия — хирургическое (компактостеотомия или удаление зубов) и последующее ортодонтическое лечение.

415

3. При сужении апикального базиса верхней челюсти, равном 37% и меньше (установленном путем измерения диагностических моделей челюстей по методу, предложенному A. Howes), проводится сочетанная терапия — удаление отдельных зубов, компактостеотомия и последующее ортодонтическое лечение или раскрытие срединного небного шва посредством несъемных расширяющих ортодонтических аппаратов, воздействующих на небный шов и положение зубов (первая группа аппаратов) или также на альвеолярный отросток (вторая группа аппаратов) (рис. 15.8). Первая группа — аппараты Стантона, Шродера—Буслера—Норда и др., представляющие собой кольца или коронки, фиксируемые на первых премолярах и молярах, или каппы, фиксируемые на боковых зубах, соединенные между собой литой промежуточной частью и винтом. Вторая группа — аппараты Дерихсвайлера, Шато и др. Это кольца или коронки, фиксируемые на первых премолярах и молярах, соединенные между собой литой или проволочной арматурой, с винтом и базисом или пластмассы, опирающимся на альвеолярный отросток. При раскручивании винта его давление передается на альвеолярный отросток, боковые зубы и способствует изменению формы свода неба.

К числу аппаратов, предназначенных для раскрытия небного шва, относят аппарат Норда. Его опоной частью являются спаянные кольца или коронки на вторые премоляры и первые моляры. К коронкам прикрепляют штанги, прилегающие к небной поверхности вторых моляров, первых премо-ляров и клыков, передающие давление на эти зубы в процессе раскручивания расширяющего винта. В случае применения этого аппарата основная нагрузка приходится на зубы, а не на альвеолярный отросток, что приводит к их перегрузке.

Аппарат Дерихсвайлера— несъемный расширяющий аппарат, оказывающий воздействие в трансверсальном направлении на зубы, альвеолярный отросток и небный шов. Аппарат состоит из колец или коронок, укрепляемых на постоянных молярах, премолярах, иногда клыках, жестко со-единеных между собой проволочными или литыми дугами, прилегающими с небной стороны к коронкам боковых зубов и распределяющих на них давление. В базисе из пластмассы укрепляют винт и металлическую арматуру. Давление винта при его раскручивании передается на альвеолярный отросток и зубы, что уменьшает неблагоприятную горизонтальную нагрузку на пародонт опорных зубов. Чтобы увеличить площадь опоры, можно присоединять к аппарату касательные к небной поверхности боковых резцов. В базисе аппарата можно укреплять пружины, рычаги для устранения диастемы и перемещения передних зубов. В зависимости от вида сужения применяют

416

винты для равномерного или неравномерного раскрытия небного шва, т. е. для раскрытия в его переднем или в переднем и заднем участках.

При изготовлении аппарата следует изолировать наиболее глубокую часть купола неба и торус (сделать прокладку толщиной 4,5 мм), освободить от давления передний участок неба и межзубные десневые сосочки. Базис аппарата изготавливают из прозрачной пластмассы, что облегчает его коррекцию и дает возможность следить за состоянием подлежащих тканей во время расширения винта. Качество аппарата оценивают на гипсовой модели челюсти. После его припасовывания в полости рта проверяют возможность раскручивания винта. Больной осваивает аппарат в течение суток. Затем коронки или кольца укрепляют на зубах фосфатили висфат-цементом. Через 24 ч приступают к раскручиванию винта. Винт активируют ежедневно на полоборота. После каждого поворота винта следует оценивать реакцию больного и продолжать расширение только в том случае, если болезненные ощущения в области срединного небного шва исчезают через 30—50 с после раскручивания винта. При передозировке силы действия аппарата могут возникнуть неприятные ощущения в области переносицы и висков; в этих случаях винт следует частично закрутить. Через 4—6 дней от начала активирования винта между центральными резцами появляется диастема, которая постепенно увеличивается, а затем самоустраняется; при этом улучшается положение передних зубов.

В результате лечения боковые зубы перемещаются вестибу-лярно, небный свод расширяется и несколько уплощается, наблюдаются ретрузия верхних резцов и укорочение переднего отрезка верхней зубной дуги. Высота нижней части лица увеличивается. Нижняя челюсть, занимавшая в привычной окклюзии вынужденное положение, устанавливается правильно. После быстрого раскрытия срединного небного шва изменяется форма дна носовой полости и выравнивается носовая перегородка. Это облегчает прохождение воздушной струи через полость носа и нормализует дыхание, фонация улучшается. После завершения расширения верхней челюсти винт закрывают самотвердеющей пластмассой.

Аппарат Дерихсвайлера используют для ретенции достигнутых результатов в течение 2 мес. При показаниях к исправлению положения передних зубов в процессе изготовления этого аппарата с вестибулярной стороны колец или коронок на верхние первые или вторые моляры припаивают горизонтальные трубки. Их используют для укрепления дуги Энгла, исправления положения передних зубов и применения по показаниям межчелюстной тяги. После снятия аппарата применяют пластинку для

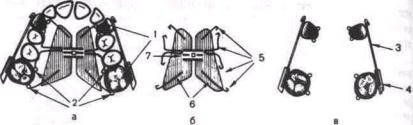

Рис. 15.9. Аппарат для ускоренного раскрытия небного шва (схема)

а - расширяющий аппарат; б - съемная часть аппарата; в - несъемная часть аппарата; 1 - опорные коронки; 2 - вертикально и параллельно располо женные трубки; 3 - штанга; 4 - трубка; 5 - концы проволочных деталей" вводимых в вертикальные трубки; 6 -

верхней челюсти с множественными кламмерами или другими приспособлениями для ее фиксации.

Аппарат Хорошилкинои для ускоренного раскрытия срединного небного шва состоит из двух частей: несъемной — опорной и съемной, передающей давление на зубы и альвеолярный отросток (рис. 15.9).

Несъемная часть — кольца или коронки, укрепляемые цементом на постоянных клыках, премолярах, молярах, жестко соединенные между собой, припаянными проволочными вестибулярными дугами. К небной стороне опорных металлических коронок для первых премоляров и моляров припаивают по две вертикально расположенные параллельные трубки (диаметр их просвета 1 мм). Для установки вертикальных трубок применяют параллелометр. Это позволяет обеспечить параллельную установку трубок на несъемной части ортодонтического аппарата, проверить их расположение после пайки и уточнить параллельность расположения концов проволочных фиксаторов съемной расширяющей части аппарата, т. е. обеспечить условия для точного выполнения такого устройства. Соответственно количеству вертикально расположенных трубок крючкообразно изгибают отрезки жесткой ортодонтической проволоки (диаметр 1 мм). Короткие их концы вводят в трубки со стороны окклюзионной поверхности зубного ряда, а длинными огибают трубку сбоку и изгибают их по форме ската альвеолярного отростка, отступя от его поверхности 0,5—0,7 мм. Для давления на язычную поверхность коронок вторых премоляров отрезки проволоки изгибают с уступом.

Съемная часть — базис из пластмассы; в нем укрепляют расширяющий винт и металлическую арматуру, которая при его раскручивании передает давление на зубы и альвеолярный

418

тпосток, что способствует равномерному распределению давления на пародонт опорных зубов. Благодаря постоянному давлению винта съемная часть аппарата прочно удерживается на верхней челюсти. Действие аппарата аналогично действию аппарата Дерихсвайлера. Конструкция аппарата с телескопической фиксацией съемного базиса позволяет поддерживать гигиену полости рта в процессе расширения верхней челюсти.

Капповый аппарат Левковича со съемной пружиной Коффина предназначен для расширения верхней челюсти. Он эффективен при исправлении формы челюсти в тех случаях, когда аномалии обусловлены двусторонней врожденной расщелиной верхней губы, альвеолярного отростка и неба. После изготовления и примерки опорных металлических капп на клыки и временные моляры или премоляры получают оттиск с верхней челюсти с этими деталями. На рабочей модели челюсти к небной поверхности капп припаивают металлические трубки. Действующая часть аппарата — съемная пружина Коффина. Ее изгибают из ортодонтической проволоки диаметром 1—1,2 мм по форме небного свода. Концы загибают в виде крючков, которые фиксируют в опорных трубках. Пружина расширяет зубной ряд преимущественно в переднем участке. С целью симметричного расширения зубного ряда делают пружину с одинаковыми плечами. Для преимущественного расширения зубного ряда с одной стороны применяют фигурную пружину с плечами разной длины и изменяют соотношение между количеством опорных и перемещаемых зубов. Пружину активируют путем разведения ее концов, затем их сжимают и вводят в трубки.

Капповый аппарат Малыгина— несъемный механическидействующий аппарат, предназначенный для расширения зубоальвеолярной дуги при врожденной двусторонней расщелине губы, альвеолярного отростка и неба. Он состоит из металлических капп на клыки и временные моляры или премоляры, к вестибулярной поверхности которых позади клыков припаивают опорные горизонтальные и вертикальные трубки Для введения в них концов дуги. После примерки капп получают °ттиск с верхней челюсти вместе с каппами. На рабочей модели Делают пелоты из прозрачной пластмассы, соединяя их между собой по средней линии неба и с 2—3 направляющими штифтами из проволоки диаметром 1 мм. Один конец каждого штифта •"гибают зигзагообразно для наилучшей фиксации и в пласт-"^се, а другой оставляют ровным, чтобы он беспрепятственно ыскальзывал из пластмассы пелота. Пластмассу, прилегающую

Аршинам межзубных сосочков, сошлифовывают.

^аппы укрепляют на зубах посредством фосфат-цемента. осле sro затвердения фиксируют активированную дугу. Рас-
