§ 2.5 Класс двухступенчатых триггеров. Jk-триггер.
Если игнорировать обратные связи (пунктир) на выходах S и R, схема состоит из двух последовательно включенных синхронных RS-триггеров: ведущего триггера M (элементы с 1 по 4) и ведомого S (элементы с 5 по 8).
Информация, задаваемая S и R входами по фронту C-сигнала, принимается в M-триггер, а по срезу С-сигнала – в S-триггер, т.е. MS-триггер не прозрачен по S и R входам ни при C=0, ни при C=1. Хотя каждая ступень в отдельности прозрачна.
Здесь срезу С-сигнала должен предшествовать интервал подготовки tпд.
Свойство непрозрачности MS-триггера использовано для построения JK-триггера. Для чего MS-триггер охватывается обратными связями с выхода 8-го элемента на вход 1-го и с выхода 7-го на вход 2-го. И в этом случае входы называются J и K (вместо S и R).
Свойства JK-триггера:
1) При J=K=0 триггер находится в режиме хранения и C-сигнал не может его открыть.
2) При J=1, а K=0 C-сигнал может открыть только первый элемент. При условии, что на выходе QS=0, а1, тогда по срезу сигналаC триггер переключается в единицу. Если же до этого было QS=1, а 0, то триггер останется без изменения своего состояния, т.е. в этом случаеJ-вход выполняет функцию S-входа RS-триггера. В силу симметрии схемы вывод будет аналогичным и при J=0, K=1, тогда K-вход выполняет функцию R-входа RS-триггера.
3) В случае, если J=1, K=1, JK-триггер существенно отличается от RS-триггера, для которого такая комбинация является запрещенной. В этом случае при любом предыдущем состоянии JK-триггер по срезу каждого C-сигнала меняет состояние выхода на противоположное. Такой режим называется счетным или режимом T-триггера.
СостоянияJK-триггера:
Режим |
Входы |
Выходы | |||
C |
J |
K |
Q | ||
Хранение |
x |
0 |
0 |
q | |
Сброс |
0 |
1 |
0 |
1 | |
Установка |
1 |
0 |
1 |
0 | |
Счетный |
1 |
1 |
q |
– срез С-сигнала
(задний фронт)
х – безразличное состояние
q – состояние триггера перед поступлением C-сигнала.
УГО JK-триггера:
ТТ– триггер двухступенчатый
– триггер срабатывает по срезу С-синала
=& – дополнительные конъюнктивные входы, конъюнктор срабатывает при наличии трех одновременных сигналов
Серийно-выпускаемый JK-триггер: КТ155ТВ1
Некоторые особенности JK-триггера:
1) В схеме JK-триггера есть два параллельных пути для C-сигнала через M-триггер и через инвертор, после чего они объединяются, и, следовательно, есть возможность гонок.
Пути решения этой проблемы:
• Ступени M и S выполняются взаимодвойственными: M – на элементах И-НЕ, а S – на ИЛИ-НЕ. Следовательно, они будут работать на противоположных уровнях сигнала C, и задержка поступления перепада C-сигнала на вторую ступень будет практически нулевой, т.е. гарантированно меньше задержки срабатывания первой ступени.
• Для ликвидации возможных гонок делают связи с выхода первого элемента на вход пятого, и с выхода второго – на вход шестого (схема с запрещающими связями).
2) В JK-триггере возможны гонки по входу из-за затягивания фронтов C-сигнала.
3) В JK-триггере возможны явления "захват единицы" и "проскок фронта" (см. Потемкина стр.184):
Захват «1»:. Пусть триггер находится в состоянии 0, при этом на входе J=0, K=х. В этой ситуации C-сигнал не должен изменять состояние триггера, однако, если при C=1 на J-вход поступит короткая помеха, то она пройдет через открытый конъюнктор первой, следовательно, M-ступень перебросится в единицу, т.е. запомнит эту помеху. Затем, по срезу C-сигнала эта запомненная единица запишется в S-ступень, т.е. появится помеха.
«Проскок фронта»: это явление возможно в противогоночной схеме со связями 1-5, 2-6, ... Если триггер находится в режиме хранения, J=K=0, тогда, если при C=1 на вход J или K поступит помеха, то фронт помехи переключит M-ступень, и по срезу этой помехи состояние M-ступени будет передано в S-ступень. Аналогично это явление может возникнуть при J=K=1 (передана нулевая помеха). Таким образом, в этой схеме при C=1 схема не прозрачна для статических уровней J и K и прозрачна для некоторых изменений этих уровней.
Вывод: переходные процессы в схемах, формирующих J и K-входы для триггера, должны быть закончены до начала C-сигнала, а во время действия C-сигнала уровни на входах J и K не должны изменяться.
Из-за нарушения этого требования часто наблюдаются сбои в JK-триггерах типа К155ТВ1 и ему подобных.
Полезные сведения:
1) JK-триггеры можно построить на базе двух T-триггеров.
На основе JK-триггера можно построить D-триггер:
УГО:
3) Счетный или T-триггер получится, если на входы J и K подать постоянную единицу. Тогда C-вход будет счетным входом, частота на выходе делится пополам.

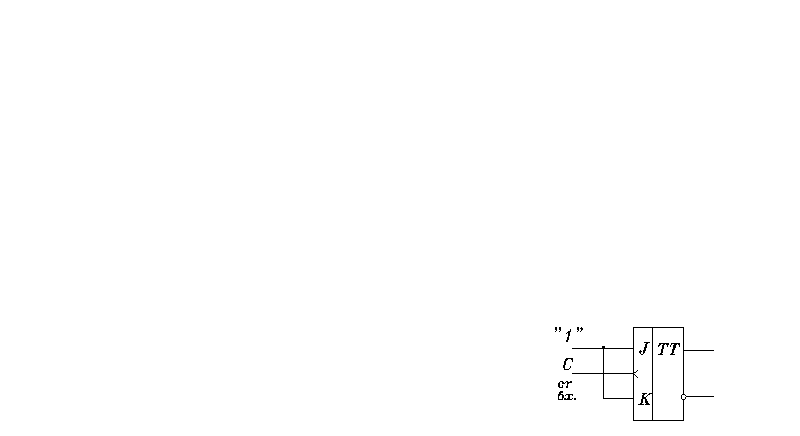

УГО:
