§ 2.14 Полиномиальные счетчики.
Полиномиальные счетчики – это сдвигающие регистры с линейными обратными связями, генераторы псевдослучайных последовательностей, линейные автоматы на основе сдвигающих регистров.
Используются в устройствах тестового диагностирования машин, в решениях задач методом Монте-Карло, моделирования систем с учетом разброса их параметров.
Название "полиномиальные узлы" или устройства на базе сдвигающих регистров и сумматоров поmod2 связано с понятием линейно-комбинированных функций. Проще говоря, полиномиальные узлы способны реализовывать ряд операций над полиномами или многочленами, которые имеют двоичные коэффициенты при степенях переменной х.
При нулевых состояниях разрядов всех триггеров и при входе, равном нулю, счетчик не реагирует на С-сигнал.
При подаче одной(!) единицы на вход по очередному С-сигналу счетчик переходит в состояние 100. И далее уже при входе, равном нулю, каждый такт схема меняет свое состояние по некоторому закону. Далее схема входит в цикл и будет работать в этом цикле, пока по входу гашения R не будут сброшены все триггеры в ноль.
Длина и вид генерируемой последовательности зависят от числа триггеров в счетчике и от того, между какими разрядами заведены обратные связи.
В основном, такие счетчики применяются при тестировании, диагностике машин.
§ 2.15 Компараторы.
Компаратор – это узел сравнения двух чисел.
Простейший компаратор сравнивает два числа А и В и выдает одновидный сигнал: А=В – 1, А≠В – 0.
Полный компаратор сравнивает А и В и определяет три соотношения: А=В, А>В, А<В.
Основная трудность при построении компаратора: определить указанные соотношения функций.
Сравнение чисел происходит на основе поразрядных операций над одноименными разрядами обоих слов или чисел. Очевидно, что слова равны, если равны все их одноименные разряды, т.е. в обоих словах в одноименных разрядах находятся либо 1, либо 0.

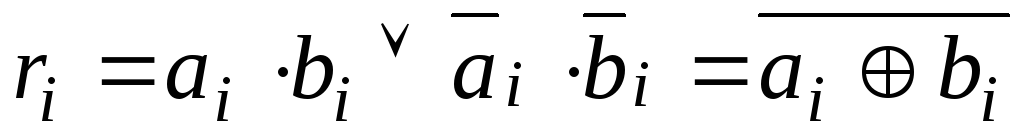

• Тогда признаком равенства может быть:
• Тогда признаком неравенства может быть:
•Признаком равенства слов (чисел) А и В:
На основе полученных соотношений можно построить компаратор сравнения, построить в базисе И-НЕ:
Функцию FA>B можно получить на основе следующих рассуждений: сравнивая, например, трехразрядное слово, находим, что если старшие разряды a2 и b2 не равны, то результат сравнения известен независимо от значений младших разрядов:
при a2=1 и b2=0, слова соотносятся как А>В
при a2=0 и b2=1, слова соотносятся как А<В
если a2=b2, то результат неизвестен и необходим анализ следующего младшего разряда.
Следовательно, для трехразрядных слов можно записать следующее соотношения:
для n-разрядов:

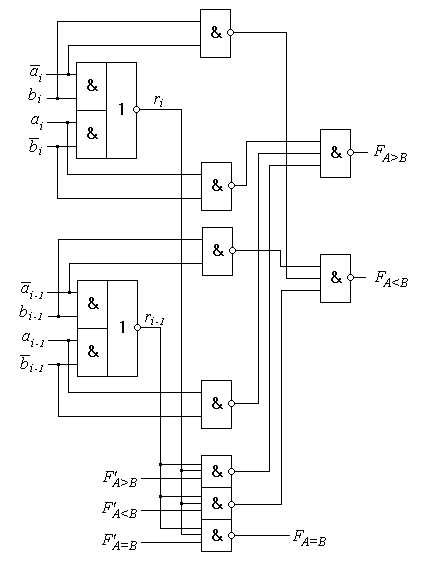

Пример:
построить двухразрядный компаратор с тремя выходами A=B, A>B, A<B.
– функция для более младших разрядов
Компаратор можно построить и на основе сумматора, используя операцию вычитания чисел, А-В. Для чего число В достаточно представить в обратном коде, после чего сложить А и В и на вход переноса сумматора подать единицу. В результате чего мы должны выполнить функции FA=B, FA<B, FA>B.
Пример:
А=13 |
В=12 | |
А>B | ||
13 |
1101 | |
12 |
0011 | |
|
1 | |
1 |
0001 | |
CR=1 |
S≠0 |
-
А=12
В=12
А=B
12
1100
12
0011
1
1
0000
CR=1
S=0
А=11 |
В=12 | |
А<B | ||
11 |
1011 | |
12 |
0011 | |
|
1 | |
0 |
1111 | |
CR=0 |
S≠0 |
УГО:
Очевидно, по затратам оборудования эта схема уступает предыдущей, сумматор-схема намного сложней.
