§ 1.2 Система элементов мдп (кмдп).
Инвертор:При подаче на вход сигнала, на выходе
сигнал инвертируется.
CL – суммарная входная емкость нагрузочных элементов.
Применение VT2 в качестве Rн значительно улучшает временные характеристики (уменьшается время переключения) инвертора и упрощает технологию изготовления элемента.
Недостатком такого инвертора является тот факт, что схема во включенном состоянии потребляет ток, который, в принципе, в статике не нужен!
Поэтому в настоящее время чаще применяются схемы на комплементарных транзисторах.
2И-НЕ ИЛИ-НЕ
На вход подается х1 или х2, или х1 и х2 одновременно и, следовательно, на выходе – инвертированное ИЛИ.
Рассматривая базовые элементы на КМДП транзисторах, можно сделать важный вывод:
1. Также как и у ТТЛ элементов элементы на КМДП транзисторах не допускают параллельное включение выходов.
2. Логические элементы на КМДП транзисторах повторяют схемы элементов на МДП транзисторах с перех. n и p типов. При этом, если для реализации логических функций транзисторы с каналом n-типа включаются последовательно, то парные им транзисторы p-типа включаются параллельно, и наоборот.
В заключение следует заметить, что элементы КМДП обладают высокой помехоустойчивостью – до 40 % от напряжения питания.
§ 1.3 Выходные каскады логических элементов.
Ранее рассмотренный выход у логического элемента (аналогичные у КМДП и у ТТЛ) получил название стандартного или каскадного.
Его недостаток – невозможно параллельное соединение, поэтому разработано несколько других типов выхода:
1. Выход с открытым коллектором
Вэтом элементе эмиттер и база транзистораVT подключены к земле и логическому элементу соответственно внутри микросхемы. А коллектор транзистора подсоединен к внешнему выводу микросхемы. Нагрузку RL пользователь подключает самостоятельно из расчета , гдеImax – допустимый ток через транзистор VT.
CL состоит из входных емкостей, подключаемых к выходу схемы и плюс монтажной емкости.

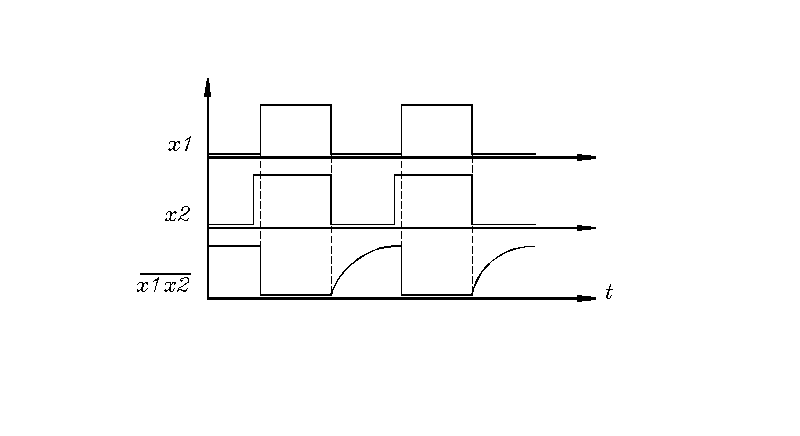

Особенности выхода: при высоком уровне выходного напряженияUOH ток через VT практически не течет, и выходное сопротивление каскада приблизительно равно RL. При низком - UOL – выходное сопротивление приблизительно равно сопротивлению открытого VT (малỏ). Поэтому передние и задние фронты выходного сигнала неодинаковы (время заряда и разряда CL разные).
2. Открытый эмиттерный выход
Аналогичен предыдущему. Здесь на внешний вывод выводится эмиттер, а коллектор и база подсоединяются внутри микросхемы.
Пользователь подключает нагрузку к эмиттеру и земле.
выход – эмиттерный повторитель, является усилителем потока, имеет низкое выходное расчетное сопротивление
Выпускаются логические элементы, у которых в выходном каскаде – коллектор, эмиттер и база могут быть подсоединены к внешним выводам микросхемы и использоваться в соответствии с поставленной задачей.
условное графическое обозначение
микросхемы с открытым коллекторным выходом
