Додаток щ
(рекомендований)
Ферма акта на приховані роботи з будівництва кабельної каналізації - будівництво колодязів
АКТ
на приховані робота з будівництва
кабельної каналізації - будівництво колодязів
Об'єкт ____________________ Найменування населеного
Підрядчик _________________ пункту ________________
Ділянка ___________________ Дата __________________
Ми, що далі підписалися, представник технічного нагляду замовника
___________________________________________________________________________
(посада, прізвище, ім'я та по батькові)
та представник підрядчика ____________________________________________________
(посада, прізвище, ім'я та по батькові)
зробили огляд виконаних робіт з будівництва колодязів кабельної каналізації по вул. __________________ згідно з робочими кресленнями проекту № _______ і виявили:
1. Загальні дані
Номер колодязя за проектом |
Тип колодязя |
Матеріал |
Період будівництва |
Примітка |
|
|
|
|
|
2. Глибина котлованів для колодязів __________________________________________
3. Якість складання, замуровування швів ______________________________________
4. Гідроізоляція колодязів виконана ___________________________________________
5. Засипання котлованів виконано з пошаровим ущільненням ______________________
6. Правильність встановлення люка ___________________________________________
7. Встановлення арматури ___________________________________________________
Робота, виконані згідно з робочою документацією проекту і діючими правилами.
Представник технічного Представник підрядчика
нагляду замовника ___________ _____________________
(підпис) (підпис)
Додаток ю
(довідковий)
Габаритні розміри та місткість кабельних барабанів для транспортування ок залежно від типорозміру

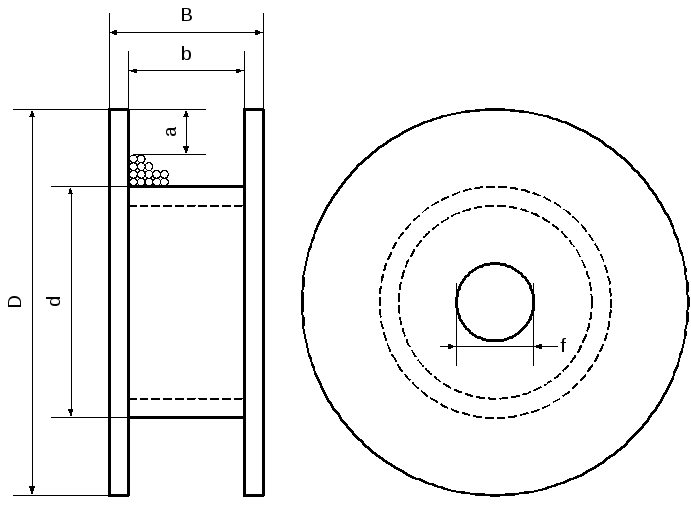

Ю.1 – Габаритні розміри кабельних барабанів залежно від типорозміру
D – діаметр щоки барабана
d – діаметр шийки барабана
В – загальна ширина барабана
b – ширина барабана між щоками
f – діаметр осьового отвору
а – висота вільного захисного проміжку між зовнішньою поверхнею витків останнього ряду кабелю та краями щік барабана
Рисунок Ю. 1 – Габаритні розміри кабельних барабанів
Таблиця Ю.1 – Розміри барабана залежно від його типу
Розміри барабана |
Значення розміру, мм, для барабана типу | ||||||||||
К5 |
К6 |
К7 |
К8 |
К9 |
К10 |
К12 |
К14 |
К16 |
К18 |
К20 | |
D |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
d |
200 |
250 |
325 |
375 |
425 |
500 |
675 |
800 |
950 |
1100 |
1300 |
В |
364 |
464 |
576 |
576 |
626 |
710 |
982 |
982 |
1016 |
1016 |
1190 |
b |
300 |
400 |
500 |
500 |
550 |
600 |
850 |
850 |
850 |
850 |
1000 |
f |
75 |
75 |
75 |
75 |
75 |
106 |
106 |
106 |
106 |
132 |
132 |
а |
30 |
30 |
55 |
55 |
55 |
55 |
55 |
60 |
60 |
70 |
70 |
Таблиця Ю.2 – Довжина ОК на барабані залежно від діаметра кабелю та типу барабана
Діаметр кабелю, м |
Довжина кабелю, м, для барабана типу | ||||||||||
К5 |
К6 |
К7 |
К8 |
К9 |
К10 |
К12 |
К14 |
К16 |
К18 |
К20 | |
4,0 |
2230 |
4410 |
5875 |
8065 |
— |
— |
— |
— |
— |
— |
— |
4,5 |
2680 |
3445 |
4565 |
6440 |
9200 |
— |
— |
— |
— |
— |
— |
5,0 |
1420 |
2840 |
3680 |
5110 |
7460 |
— |
— |
— |
— |
— |
— |
6,0 |
985 |
1930 |
2590 |
3560 |
5130 |
6885 |
— |
— |
— |
— |
— |
7,0 |
700 |
1370 |
1785 |
2530 |
3820 |
4910 |
9600 |
— |
— |
— |
— |
8,0 |
540 |
1090 |
1390 |
1920 |
2780 |
3860 |
7215 |
10290 |
— |
— |
— |
9,0 |
415 |
850 |
1070 |
1520 |
2280 |
2955 |
5930 |
7855 |
10260 |
— |
— |
10 |
350 |
670 |
910 |
1210 |
1850 |
2430 |
4620 |
6580 |
8300 |
— |
— |
12 |
240 |
475 |
630 |
865 |
1255 |
1705 |
3240 |
4510 |
5790 |
6860 |
9340 |
14 |
— |
330 |
430 |
620 |
940 |
1140 |
2260 |
3270 |
4010 |
5115 |
6950 |
16 |
— |
265 |
340 |
440 |
685 |
940 |
1700 |
2550 |
3150 |
3810 |
5120 |
18 |
— |
— |
255 |
340 |
550 |
685 |
1385 |
1940 |
2430 |
2970 |
3955 |
20 |
— |
— |
200 |
270 |
445 |
555 |
1125 |
1605 |
2025 |
2490 |
3405 |
22 |
— |
— |
— |
245 |
430 |
440 |
915 |
1185 |
1690 |
1900 |
2590 |
24 |
— |
— |
— |
185 |
275 |
415 |
740 |
1110 |
1425 |
1600 |
2160 |
26 |
— |
— |
— |
— |
265 |
330 |
585 |
905 |
1180 |
1325 |
1810 |
28 |
— |
— |
— |
— |
200 |
250 |
555 |
745 |
985 |
1255 |
1685 |
ЗО |
— |
— |
— |
— |
— |
235 |
435 |
705 |
805 |
1045 |
1420 |
32 |
— |
— |
— |
— |
— |
220 |
410 |
560 |
755 |
850 |
1175 |
34 |
— |
— |
— |
— |
— |
— |
390 |
540 |
630 |
815 |
1105 |
36 |
— |
— |
— |
— |
— |
— |
295 |
420 |
580 |
655 |
885 |
38 |
— |
— |
— |
— |
— |
— |
280 |
400 |
465 |
620 |
860 |
40 |
— |
— |
— |
— |
— |
— |
270 |
385 |
440 |
600 |
825 |
42 |
— |
— |
— |
— |
— |
— |
200 |
295 |
425 |
475 |
645 |
44 |
— |
— |
— |
— |
— |
— |
185 |
280 |
405 |
455 |
620 |
46 |
— |
— |
— |
— |
— |
— |
175 |
270 |
310 |
435 |
595 |
48 |
— |
— |
— |
— |
— |
— |
— |
260 |
300 |
335 |
460 |
50 |
— |
— |
— |
— |
— |
— |
— |
195 |
290 |
325 |
450 |
52 |
— |
— |
— |
— |
— |
— |
— |
190 |
285 |
320 |
440 |
54 |
— |
— |
— |
— |
— |
— |
— |
180 |
205 |
300 |
420 |
56 |
— |
— |
— |
— |
— |
— |
— |
— |
200 |
295 |
395 |
58 |
— |
— |
— |
— |
— |
— |
— |
— |
195 |
215 |
310 |
60 |
— |
— |
— |
— |
— |
— |
— |
— |
190 |
210 |
290 |
62 |
— |
— |
— |
— |
— |
— |
— |
— |
180 |
205 |
285 |
64 |
— |
— |
— |
— |
— |
— |
— |
— |
175 |
200 |
275 |
66 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
190 |
270 |
68 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
185 |
255 |
70 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
180 |
250 |
