10.7.3. Методі підвішування оптичного кабелю
Несамонесучий ОК до несучого троса має кріпитися за допомогою підвісів (типорозміри наведено в таблиці 10.11), як це зображено на рисунку 10.17. Підвіс для кріплення несамонесучого ОК зображений на рисунку 10.16.
Таблиця 10.11 – Типорозміри підвісів для підвішування несамонесучих ОК
Марка підвісу |
Розміри, мм |
Маса 1000 шт., кг | ||||||
а |
б |
в |
г |
д |
е |
є | ||
П-9 |
9 |
9 |
40 |
17 |
1 |
45 |
13 |
24,3 |
П-11 |
11 |
9 |
40 |
17 |
1 |
45 |
13 |
24,7 |
П-13 |
13 |
9 |
40 |
17 |
1 |
45 |
13 |
25,2 |
П-16 |
16 |
12 |
45 |
25 |
1 |
60 |
15 |
42,1 |
П-20 |
20 |
12 |
55 |
30 |
1 |
72 |
18 |
60,8 |
П-24 |
24 |
12 |
55 |
30 |
1 |
72 |
18 |
62,5 |
П-29 |
29 |
14 |
65 |
30 |
1 |
72 |
18 |
71,8 |
Самонесучий ОК з вбудованим тросом кріпиться до опор стовпової лінії підвісної ВОЛЗ спеціальними клемами (консолями), як це зображено на рисунку 10.18.
Самонесучий ОК без вбудованого несучого троса кріпиться до опор стовпової лінії підвісної ВОЛЗ за допомогою затискачів для підвішування ОК зовнішнім діаметром від 10 до 20 мм (дивися рисунок 10.19). Затискач відповідає вимогам експлуатації на відкритому повітрі при температурах від мінус 60 до 50°С та змінних вітрових навантаженнях з урахуванням атмосферних опадів та інших типових зовнішніх факторів.
На опорах затискач кріпиться до кронштейна. ОК вкладається в затискач для підвішування кабелю й фіксується відносно кронштейна з монтажним зусиллям на кабель 30 Н·м.
Вбудований несучий трос самонесучого ОК має кріпитися до опори кінцевою в'язкою так, як описано в 10.7.2, для чого він на кінці кабелю на відстані, яка дорівнює висоті опори плюс 4 м, відокремлюється від оболонки кабелю.
Кінець самонесучого ОК, конструкція якого не містить несучого троса, має кріпитися до опори за допомогою «кабельної панчохи», як це зображено на рисунку 10.20. «Кабельна панчоха» встановлюється на кабель на відстані від його кінця, що дорівнює висоті опори плюс 4 м.
Підйом ОК на опори стовпової лінії повітряної ВОЛЗ здійснюється одним із таких способів:
- протягуванням на напрямних роликах за допомогою кабельної лебідки;
- послідовним підйомом ділянок кабелю за допомогою, наприклад, телескопічної вишки-підйомника типу ТВ-1.
в)
1 – клема
2,3 – обмотування окремих жил троса в'язальним дротом
4 – в'язання окремими жилами дроту
5 – хомут
Рисунок 10.12 – Кріплення троса (дроту) для підвішування ОК на кінцевих опорах стовпової лінії повітряною ВОЛЗ:
а) з використанням клем
б) без використання клем, з кінцевим в'язанням та обмотуванням окремих жил тросу в'язальним дротом
в) зі струбциною та хомутом

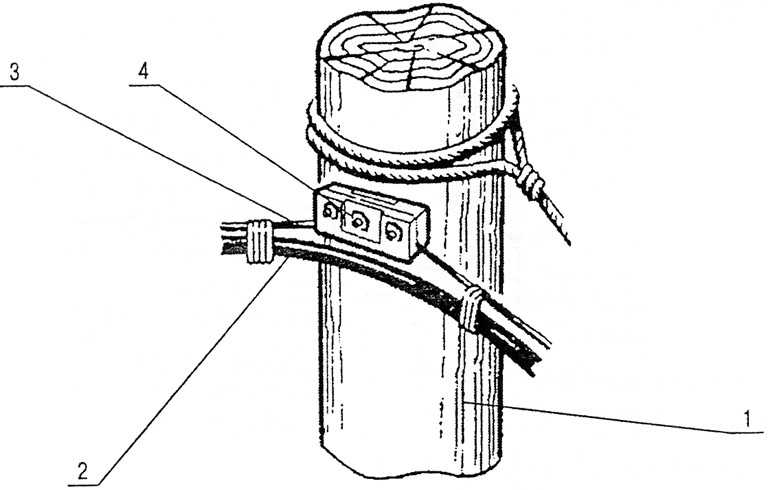

1 – опора
2 – оптичний кабель
З – трос
4 – консоль
Рисунок 10.13 – Кріплення троса (дроту) для підвішування ОК на проміжних опорах стовпової лінії повітряної ВОЛЗ

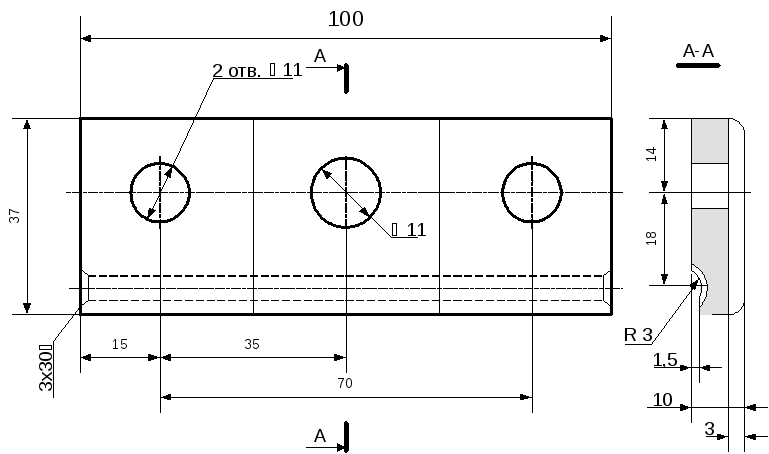

Рисунок 10.14 – Консоль для кріплення троса (дроту) для підвішування OK
