Додаток л
(рекомендований)
Форма протоколу оптичних вимірювань на регенераційній ділянці волоконно-оптичної лінії зв'язку
ПРОТОКОЛ
оптичних вимірювань на регенераційній ділянці
Оптична лінія зв'язку ___________________________________
Регенераційна ділянка __________________________________
Станція А: ____________________________________________
Станція Б: ____________________________________________
Вимірювальні прилади ____________________ серійний №___________
Номер |
Колір |
АА-Б, дБ |
АБ-А, дБ | ||||
ОМ |
ОВ |
ОМ |
ОВ |
=1310 нм |
=1550 нм |
=1310 нм |
=1550 нм |
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
| ||
|
|
|
|
|
| ||
|
|
|
|
|
| ||
|
|
|
|
|
| ||
|
|
|
|
|
| ||
|
|
|
|
|
|
Примітка. Максимальне загасання регенераційної ділянки, дБ:
A = [ aL + (0,1N) + 0,4·2 ],
де а – максимальне значення коефіцієнта загасання на даний ОК, дБ/км;
L – оптична довжина кабелю, км;
0,1 – номінальне значення загасання в місці зварювання для ОМ ОВ (для БМОВ-0,3) ,дБ;
N – кількість зрощувань ОВ на регенераційній ділянці;
0,4 – загасання в роз'ємних з'єднувачах, дБ.
Представник підрядчика: _______________________________ _____________
(прізвище) (підпис)
Представник замовника: ________________________________ _____________
(прізвище) (підпис)
Дата _____________
Додаток м
(рекомендований)
Форма протоколу електричних вимірювань на регенераційній ділянці волоконно-оптичної лінії зв'язку
ПРОТОКОЛ
електричних вимірювань на регенераційній ділянці
Оптична лінія зв'язку
Регенераційна ділянка
Довжина кабелю
Вимірювальні прилади
Номер жили |
Колір жили |
Опір ізоляції мідних жил, МОм |
Випробування електричної міцності, кВ |
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
Опір ізоляції захисного покриву __________________________________
Вимірювання здав: ________________ підпис: _________________
прийняв: ________________ підпис: _________________
Дата: ________________
Додаток н
(рекомендований)
Форма титульного аркуша монтажної документації
МОНТАЖНА ДОКУМЕНТАЦІЯ
волоконно-оптичної лінії зв'язку
на регенераційній ділянці
ОРП__________ ОРП___________
магістралі ___________________
Марка кабелю
Довжина траси, км
Довжина кабелю, км
Рік прокладання
Дата комплектування документації
Головний інженер організації підрядчика
(прізвище, підпис)
Відповідальний виконавець
(посада, прізвище, підпис)
Додаток П
(рекомендований)
Форма паспорта на змонтовану муфту оптичного кабелю
ПАСПОРТ
на змонтовану муфту № ______
Оптична лінія зв'язку ______________________________
Регенераційна ділянка ______________________________
Станція А: ________ Станція Б: ____________
Мірні позначки ОК на вводі в муфту:
станція А _____________ станція Б: __________________
Модель рефлектометра _______________ серійний № __________
Модель зварювального апарата ________ серійний № __________
Втрати на зрощуванні
Номер |
Колір |
Азр А-Б, дБ =1310 нм |
Азр Б-А, дБ =1310 нм |
Азр середн, дБ =1310 нм |
Азр А-Б, дБ =1310 нм |
Азр Б-А, дБ =1310 нм |
Азр середн, дБ =1310 нм | ||
ОМ |
ОВ |
ОМ |
ОВ | ||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
Опір ізоляції зовнішньої поліетиленової оболонки становить у напрямі:
__________________ МОм, __________________ МОм.
Монтаж муфти виконав: ____________________________ _______________
(прізвище) (підпис)
Вимірювання зрощувань виконав: ____________________ _______________
(прізвище) (підпис)
Представник замовника: ____________________________ _______________
(прізвище) (підпис)
Дата ______________

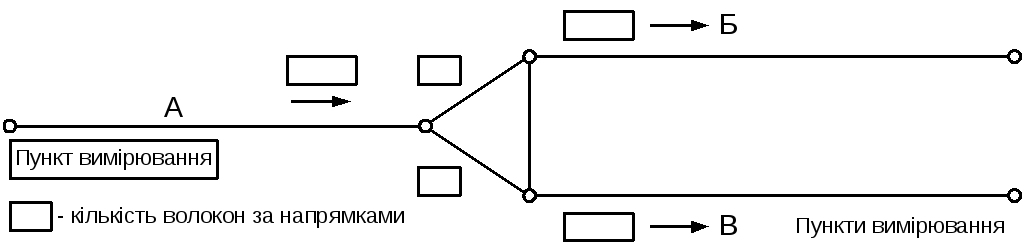

Форма паспорта на змонтовану розподільну оптичну муфту
№ ......................... типу ............................
Магістраль ........................................................................ ВОЛП № .....................................
Адреса муфти ........................................................................................................................
Напрям |
А |
Б |
В | |
Марка кабелю |
|
|
| |
Метражне маркірування |
на вході кабелю до муфти |
|
|
|
на вході трубки до контейнера |
|
|
| |
на вході кабелю до трубки |
|
|
|
Монтажній підрозділ ................................................................................................................
Монтажники 1 ...................................... 2 ...................................... 3 ......................................
№ мод. / № ОВ |
Колір мод. |
Колір ОВ |
№ мод. / № ОВ |
Колір мод. |
Колір ОВ |
Загасання у зростку, дБ |
Примітки | ||
у напрямі |
Середнє значення | ||||||||
|
| ||||||||
Ділянка А ............................ |
Ділянка Б ............................ |
|
|
|
| ||||
Кабель А |
Кабель Б |
А-Б |
Б-А |
|
| ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ділянка А ............................ |
Ділянка В ............................ |
|
|
|
| ||||
Кабель А |
Кабель В |
А-В |
В-А |
|
| ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ділянка Б ............................ |
Ділянка В ............................ |
|
|
|
| ||||
Кабель Б |
Кабель В |
Б-В |
В-Б |
|
| ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вимірювання виконувалися приладами:
1. .................................................................................................................................................
(марка приладу, завод. №, довжина хвилі, коефіцієнт заломлення)
2. .................................................................................................................................................
Відповідальний за монтаж
.....................................................................................................................................................
Представник БМУ
.....................................................................................................................................................
Представник замовника
.....................................................................................................................................................
(посади) (підписи) (прізвища, ім'я та по батькові)
