12.5 Приймально-здавальні вимірювання

Після виконання всіх будівельно-монтажних робіт на регенераційній ділянці бу­дівельною організацією разом із представниками замовника мають проводитись приймально-здавальні вимірювання.

На регенераційній ділянці має проводитися повний комплекс вимірювань оптич­них та електричних параметрів ОК, як і при вхідному контролі, а також перевірятися ОВ на наявність мікротріщин і обривів волокон.

За рішенням приймальної комісії можуть бути проведені вибіркові електричні вимірювання й випробування в кількості від 5 до 10% обсягів, наведених у ГСТУ 45.005-97. Норми електричні на елементарні кабельні ділянки та кабельні секції аналогових і цифрових сис­тем передачі.

При прийнятті ВОЛЗ в експлуатацію за рішенням робочої комісії можуть прово­дитися вимірювання вибірково на 20% регенераційних ділянок. При цьому вимірюються в повному обсязі:

- загасання регенераційної ділянки в обох напрямах передавання;

- рефлектогарами регенераційної ділянки на двох довжинах хвиль: =1310 нм та =1550 нм в обох напрямах;

- електричний опір ізоляції мідних жил (за їх наявності в ОК);

- випробування напругою ізоляції мідних жил (за їх наявності в оптичному кабелі та за умови подачі по них напруги дистанційного живлення);

- електричний опір ізоляції металевої оболонки.

Вимірювання загасання кожного ОВ при прийманні до експлуатації збудованих ВОЛЗ проводять в обох напрямах оптичними тестерами або комплектами пристроїв (дже­рело випромінювання та вимірювач оптичної потужності) методом внесених втрат, що є найприйнятнішим для ОВ, армованих роз'ємами.

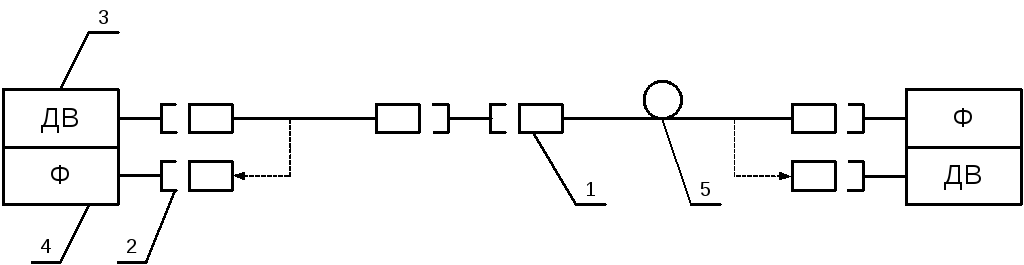

Схема вимірювання загасання ОВ методом внесених втрат наведена на рисунку 12.3.

1 – оптичний роз'єм «вилка»

2 – оптичний роз'єм «розетка»

3 – джерело випромінювання (ДВ)

4 – фотоприймач (Ф)

5 – оптичне волокно

Рисунок 12.3 – Схема вимірювання загасання ОВ методом внесених втрат

За домовленістю між підрядчиком і замовником вимірювання загального загасання ОВ можуть проводитися оптичним рефлектометром зворотного розсіювання. При цьому сліди рефлектограм кожного ОВ оптичного кабелю роздруковуються на папері або записуються на магнітні носії, що передаються замовнику як додаток до паспорта регене­раційної ділянки.

Виміряне значення загасання ОВ регенераційної ділянки не повинно перевищу­вати

А_max=L+nA_зв.ном+2A_p,

де  – межове значення коефіцієнта загасання ОК за паспортом на заданій довжині хвилі, дБ/км;

L – довжина лінії за даними рефлектометри, км;

n – кількість зварних з'єднань ОВ;

A_зв.ном – втрати на зварному з'єднанні (номінальне значення), дБ;

А_р – втрати на роз'ємному з'єднанні, дБ.

Нормовані значення втрат на з'єднаннях та кілометричного загасання ОК наве­дені в таблиці 12.2.

Таблиця 12.2 – Дані для розрахунку максимально допустимого загасання регенерацій­ної ділянки ВОЛЗ

Тип ОВ	, дБ/км	Азв, дБ	Ар max, дБ
Багатомодове:
- на довжині хвилі 850 нм	3; 5	0,3	0,4
- на довжині хвилі 1300 нм	0,7; 1; 1,5
Одномодове:
- на довжині хвилі 1310 нм	0,4; 0,5	0,1	0,15*
- на довжині хвилі 1550 нм	0,3; 0,4
* На ВОЛЗ міських телефонних мереж довжиною до 20 км значення Азв допускається до 0,2 дБ

Електричні параметри металевих елементів оптичного кабелю на змонтованій регенераційній ділянці мають відповідати нормам, які наведені в ГСТУ 45.005-97. Норми електричні на елементарні кабельні ділянки та кабельні секції аналогових і цифрових систем передачі.

Здобуті результати оптичних вимірювань мають заноситися в паспорт регене­раційної ділянки.

Зразок бланка паспорта регенераційної ділянки наведено в Додатку К.
