5.4. Статические характеристики транзистора
Взаимозависимость токов и напряжений на входе и выходе транзистора может быть выражена семействами статических характеристик. Из всех возможных характеристик наибольшее распространение получили входные и выходные характеристики. Из них могут быть получены все сведения, необходимые для практического использования транзисторов.
Статические характеристики в схеме ОБ. Выходные (или коллекторные) характеристики представляют зависимость тока коллектора от напряжения коллектора при постоянном токе эмиттера:

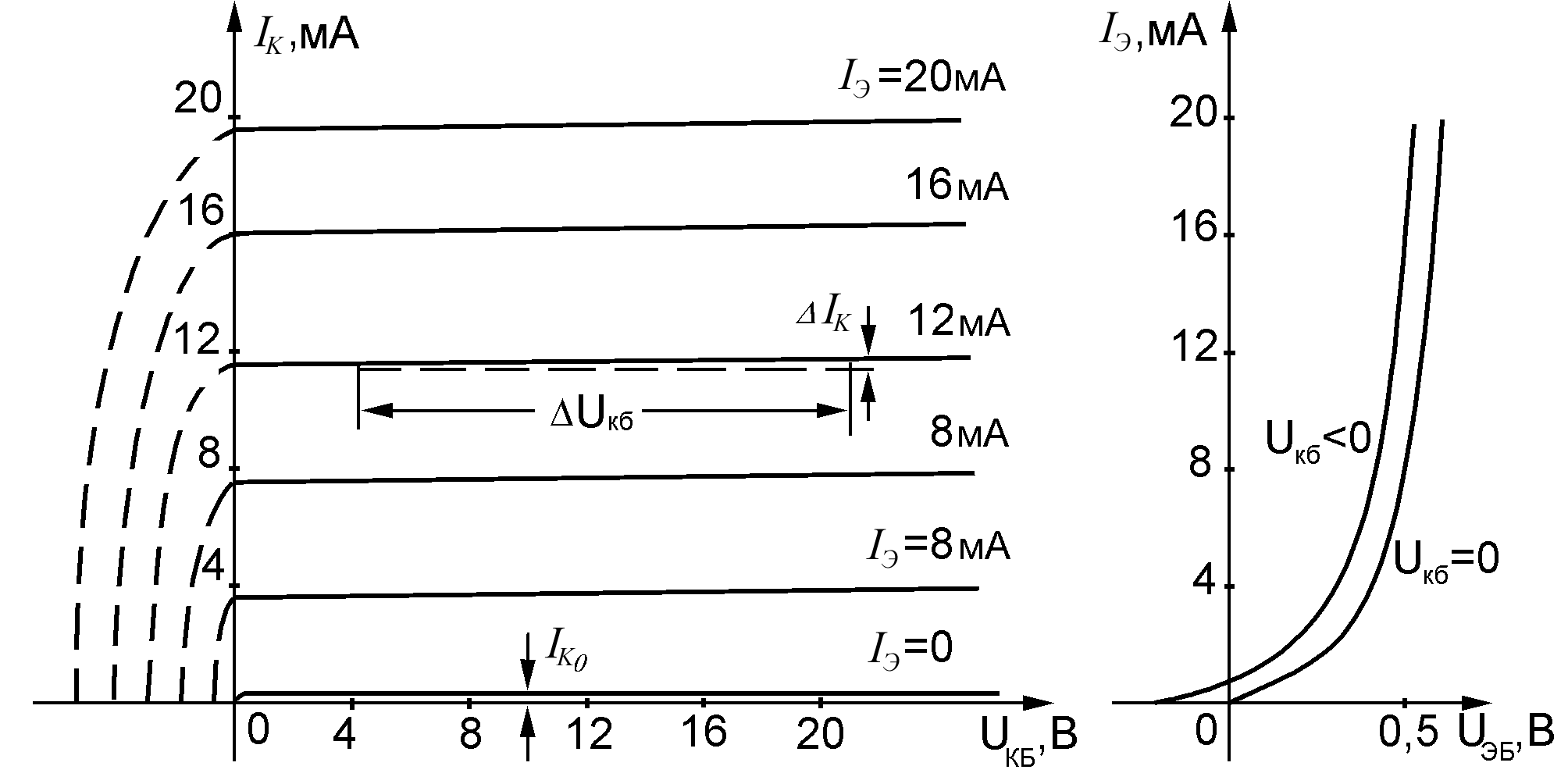

На рис.5.5,а приведены выходные характеристики маломощного транзистора. Для транзистора р-п-р типа ток IК и напряжение UКБ отрицательны, для транзистора п-р-п типа - положительны. Однако характеристики принято изображать в первом квадранте для обоих типов без учета полярности токов и напряжений. Каждая выходная характеристика - это обратная ветвь вольт-амперной характеристики коллекторного р-п перехода, смещенная на величину IЭ, и в соответствии с (5.6) ток IK не зависит от напряжения UКБ. Практически же ток коллектора немного увеличивается с ростом напряжения UКБ и характеристики имеют незначительный наклон.
а б
Рис. 5.5
Рост тока коллектора с ростом напряжения обусловлен модуляцией толщины базы (эффектом Эрли). Модуляция толщины базы - уменьшение толщины базы при увеличении напряжения на коллекторном переходе, смещенного в обратном направлении. Ширина коллекторного перехода увеличивается при увеличении UКБ. Расширение коллекторного перехода идет в основном в сторону базы и уменьшает ее толщину. Уменьшение вызывает ряд дополнительных явлений, одним из которых является увеличение, в соответствии с (5.5), коэффициента (при этом уменьшается доля некомбинированных в базе дырок). Увеличение и обусловливает рост тока коллектора (наклон характеристик) при увеличении UКБ. Наклон выходных характеристик учитывают введением дифференциального сопротивления коллекторного перехода параллельно коллекторному переходу.
(5.11)
Величина α при этом считается не изменяющейся. Усредняя rK , можно характеризовать семейство выходных характеристик ОБ достаточно строгим соотношением /3/:
(5.12)
На практике последний член в (5.12) часто не учитывают (ввиду его малости) и пользуются упрощенным выражением (5.6).
Пример 5.1. Вычислить величину rK по построениям
приращений на рис.5.5.
Решение: .
ΔUКБ = 14В – 4В = 10В. ΔIК ≈ 0,1мА.
Особенностью выходных характеристик ОБ является сохранение тока неизменным при уменьшении UКБ до 0. При этом экстракция всех подошедших к коллекторному переходу дырок осуществляется внутренним полем перехода (потенциальным барьером) и ток коллектора не уменьшается. Уменьшить ток IK до нуля можно, только изменив полярность напряжения UКБ, как показано пунктиром (см. рис.5.5,а).
Входные (или эмиттерные) характеристики представляют зависимость тока эмиттера от напряжения эмиттера при постоянном напряжении на коллекторном переходе:
На рис.5.5,б приведены входные характеристики маломощного транзистора. Входная характеристика при UКБ = 0 - это прямая ветвь вольт - амперной характеристики эмиттерного перехода. При увеличении напряжения UКБ входные характеристики смещаются в сторону оси тока IЭ. Одной из причин этого смещения является та же модульная ширина базы, которая при постоянном токе эмиттера приводит к уменьшению напряжения UЭБ, а при постоянном UЭБ - к увеличению IЭ. Ток IЭ и напряжение UЭБ для p-n-p транзистора положительны.
Статические характеристики в схеме ОЭ. Выходные характеристики представляют собой зависимость тока коллектора IК от напряжения между коллектором и эмиттером UКЭ при постоянном токе базы:
На рис.5.6,а приведены выходные характеристики ОЭ того же транзистора, что и характеристики на рис.5.5,а. Это тоже обратные ветви коллекторного перехода, смещенные в соответствии с (5.9) на величину IБ.
а б
Рис. 5.6
Модуляция толщины базы в схеме ОЭ обусловливает больший наклон выходных характеристик, чем в схеме ОБ, по причине взаимодействия с эмиттерным переходом: приращения тока коллектора проходят через эмиттерный переход, вызывают понижение потенциального барьера, инжекцию дырок из эмиттера в базу, диффузию и экстракцию. Результирующее приращение будет больше первоначального в (I +) раз (точно также, как IK0 увеличивается до I*Ко = (1+)IКо). Следовательно, дифференциальное сопротивление коллекторного перехода в схеме ОЭ
(5.13)
будет в (1+) раз меньше, чем в (5.11):
(5.13`)
С учетом наклона характеристик и усредняя r*К, выходные характеристики ОЭ могут быть описаны более строгим соотношением (подобным (5.12) для ОБ):
(5.14)
где – усредненное значение сопротивления коллекторного перехода, которое можно определить, экстраполируя коллекторные характеристики транзистора (начиная с UКЭ = 0) (см. рис.5.6,а).
. (5.13``)
Пример 5.2. По приращениям на рис.5.6 вычислить r*К
при UКЭ=12В.
Решение: ΔUКЭ = 12В – 6В = 6В, ΔIК ≈ 0,5мА.
.
Минимальное значение тока IK, равное IK0, получается при токе базы, равном -IK0, следовательно, при изменении тока базы от 0 до -IK0 транзистор в схеме ОЭ управляется обратным током базы (эмиттерный переход при этом остается смещенным в прямом направлении вследствие смещения входной характеристики), однако этот диапазон токов мал (между характеристиками с IK = IK0 и IK = I*Ко) и практическое значение его весьма незначительно. На практике последним членом в (5.14) также иногда пренебрегают (но здесь это пренебрежение дает большую ошибку, чем в ОБ, поэтому не всегда может быть принято) и используют упрощенное соотношение (5.9).
Выходные характеристики ОЭ расположены полностью в первом квадранте, и практически все характеристики проходят через нуль. Обусловлено это тем, что напряжение на коллекторном переходе всегда меньше выходного UКЭ на величину напряжения между базой и эмиттером UБЭ. Поэтому нулевое смещение на коллекторном переходе, соответствующее оси токов на рис.5.5,а (UКБ = 0), достигается при ненулевом UКЭ, равном по величине UБЭ (UБЭ измеряется десятыми долями вольта). При нулевом же выходном напряжении UКЭ коллекторный переход оказывается уже смещенным в прямом направлении (при этом оба перехода включены параллельно) и появившийся ток инжекции коллекторного перехода направлен встречно току экстракции. Результирующий ток IК при этом практически равен нулю. Ток IK и напряжение UКЭ для p-n-p транзистора отрицательны.
Входные характеристики ОЭ представляют собой зависимость тока базы от направления между базой и эмиттером UБЭ при постоянном выходном напряжении UКЭ:
На рис.5.6,б приведены входные характеристики того же транзистора. По виду они аналогичны входным характеристикам ОБ (см. рис.5.5,б). Входное напряжение ОЭ по величине равно входному напряжению ОБ, лишь полярность его противоположная (UБЭ = -UЭБ). Однако входной ток ОЭ (IБ) в (1+ ) меньше тока IЭ. При увеличении напряжения UКЭ входная характеристика смещается в сторону оси напряжений. Одной из причин этого смещения также является модуляция толщины базы. Ток IБ напряжение UБЭ для транзистора р-п-р отрицательны.
