3.2.2 Влияние температуры на характеристику и свойства р-п перехода
Основное влияние температуры на вольт-амперную характеристику обусловлено сильной зависимостью концентрации неосновных носителей примесного полупроводника. Это вытекает из равенств (2.11) и (1.2), (1.4). В результате этого влияния при повышении температуры перехода изменяются прямая и обратная ветви характеристики, как показано на рис.3.9.
Обратная ветвь.При обратном смещении резко увеличивается обратный токр-пперехода. Из (3.8) следует, что эта зависимость экспоненциальна. Практически для определения тока при повышенной температуреt2перехода используется приближенная формула
, (3.11)
из которой следует, что тепловой ток увеличивается в два раза на каждые 10 градусов повышения температуры. Например, при повышении температуры от +20 до +60°С ток I0возрастает в 16 раз, т.е.. Это объясняется тем, что с ростом температуры увеличивается термогенерация носителей заряда (пар электрон – дырка), что в свою очередь приводит к дальнейшему увеличению обратного токаI0и нагревур-пперехода.
Пример 3.3
Напряжение пробоя при повышенной температуре перехода T2увеличивается для лавинного пробоя –Uпроб2>Uпроб1, и уменьшится для туннельного пробоя –Uпроб2>Uпроб1(рис. 3.9).

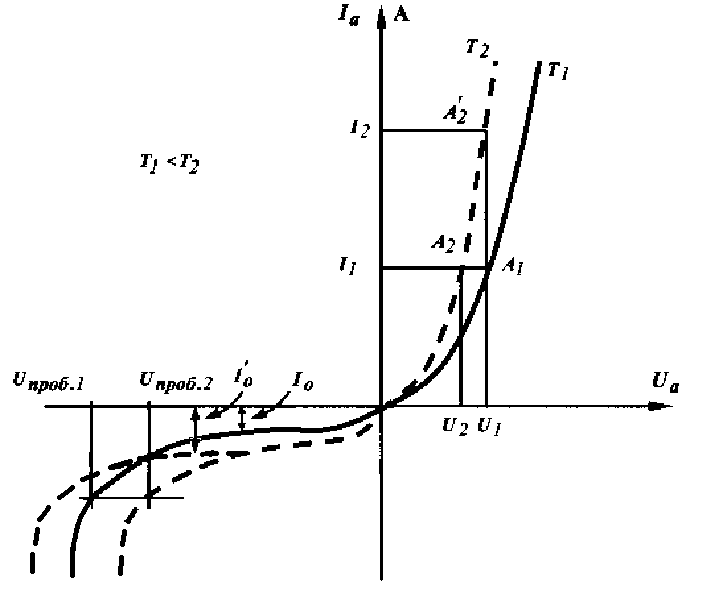

Рис. 3.9
Прямая ветвьпри повышении температуры смещается в сторону оси тока. При заданном напряженииUa = U1токI0увеличивается сI1(точкаА1) до значения I2, (точкаA2). При заданном токеIa = I1напряжениеUaпри повышении, температуры уменьшается сU1(точкаА1) доU2(точкаА2). Изменение прямой ветви оценивается температурным коэффициентом напряжения (ТКН):
. (3.12)
Для германиевых и кремниевых р-ппереходов ТКН отрицателен, величина его находится в пределах (1,2–3) мВ/град /2/. Однако на практике часто принимают ТКН равным 2 мВ/град.
3.2.3. Емкость р-п перехода
При образовании р-пперехода в приграничных слоях возникают неподвижные объемные заряды (см. рис.3.1) и величина полного объемного заряда изменяется при изменении приложенного к переходу напряженияUa(изменяется ширина перехода при постоянной объемной плотности заряда, рис.3.4). Следовательно,р-ппереход является еще и плоским конденсатором. Обкладками его служат прилагающие границыр-ип-областей, а диэлектриком – обедненный носителями слойр-пперехода. Эту емкость называют барьернойCбар(или зарядной). ВеличинаCбартак же, как и ширина перехода, зависит от величины приложенного напряжения /2/, она учитывается уже на сравнительно низких частотах при обратном смещении.
Из справочника обычно бывает известна величина Сбар.опри указанном смещении Ua. Тогда величинаСбар.xпри любом смещенииUxнаходится по формуле
, (3.13)
где n= 2 для ступенчатых переходов,n= 3 для плавных переходов.
Кроме барьерной емкости р-ппереходы характеризуются еще диффузионной емкостьюCдиф, отражающей изменение величины заряда инжектированных носителей в базе. ВеличинаCдифувеличивается при прямом смещении на очень высоких частотах. ЕмкостиCбариCдифобусловливают инерционностьр-пперехода.
