ε = 32,5E0





























,

(1.75)



M1 + M

















1/ 2





2 Z1Z2 (Z12 / 3 + Z22 / 3 )



























































M1M2









1











ρ = 2,75 1016 R n





















,

(1.76)



























0

(M1 + M2 )2



(Z12 / 3 + Z22 / 3 )



где E0 энергия; кэВ,

R





























пробег, см; n0 – плотность ато-





























мов среды, см–3; M1, M2 и Z1,





























Z2 – массы и атомные номера





























налетающей частицы и атома





























мишени

соответственно.

В





























этом представлении кривая для





























упругого

торможения





Sn





























(рис. 1.109) является универ-





























сальной для различных комби-





Рис. 1.109. Упругие Sn и неупругие

наций ион-мишень, а коэффи-





Se (ke = 0,15) потери энергии в без-

циент пропорциональности

в





размерных значениях энергии ε и

формуле для неупругого тор-





пробега ρ, в соответствии с (1.75),

можения



















(1.76) и (1.77)













–dε/dρ = ke ε1/2

(1.77)





























может быть вычислен по формуле:





























1/ 2

1/ 2









(M1 + M2 )

3 / 2 3 / 2







Z1

Z2



















ke =

0,0793ξe





























.

(1.78)



2 / 3





2 / 3

)

3/ 4

M

3 / 2

1/ 2





(Z1

+ Z2









1

M2















































Сечение упругого торможения часто аппроксимируется формулой:

Sn (ε) = 3,4 ε6 / 5

ln (ε+ 2,7)



.

(1.79)

1+ 6,35 ε1/ 2 + ε (6,9 ε1/ 2

1,7)







131

Высокоэнергетичные ионы. Формула Бете – Блоха

При высоких скоростях v1 >> vB Z223 (т.е. скоростях, превы-

шающих скорости и валентных, и внутренних электронов атомов) быстрый ион возбуждает электроны как в парных соударениях (ионизация внутренних оболочек), так и в коллективных процессах (возбуждение плазмонов). Средняя энергия возбуждения E RyZ2 определяется внутренними свойствами электронной

подсистемы кристалла и не зависит от энергии первичного иона, так что тормозная способность для парных соударений в первом приближении определяется произведением E на число рассеивающих атомов и на сечение рассеяния, причем последнее пропорционально квадрату заряда ядра иона и обратно пропорционально квадрату скорости. Вывод дает формулу Бете – Блоха (аналогичную формуле для электрон-электронных рассеяний):

dE dx = (4πZ12 v12 )nln (2v12 I ),

(1.80)

где n = n2Z2 плотность электронов.

Как и в указанном случае, она учитывает как парные соударения, так и возбуждение плазмонов, причем парциальные вклады их в (1.79) одинаковы (принцип равнораспределения).

Релятивистские ионы

Для случая очень быстрых ионов с β = v1 c 1 формула Бете – Блоха принимает вид (формула Фано)

dEdx = (4πZ1 v12 )n{ln (2v12 I )+ ln 1 (1−β2 ) −β2} (1.81)*

(из-за существенно большей массы покоя ионы гораздо сложнее ускорить до релятивистских скоростей, чем электроны).

Взаимодействие с соединениями

Как и для электронов, тормозная способность ионов при взаимодействии с веществом, состоящим из атомов различных элементов, равна сумме тормозных способностей каждой из подрешеток:

132

dEdx = Ci (dEdx)i ,

i

суммирование ведут по элементам i, где Ci его парциальная доля.

Общая картина взаимодействия ионов с твердыми телами

При движении в твердом теле ион отдает энергию ядрам решетки и электронам (внутренним и валентным) и возбуждает плазмоны – коллективные колебания электронов. Потери энергии на электромагнитное излучение, как правило, малы. Возбуждаются также фононы, образуются экситоны.

Тормозная способность включает электронную и ядерную составляющие (рис. 1.110).

Электронная тормозная способность при малых скоростях ионов

v << v

B

Z 2 3 связана с возбуждени-















1



2















ем внешних электронов и пропор-

ε

1/2

= 0,5 v1= vBZ2

2/3

log ε

циональна v1 , при больших – с





Рис. 1.110. Зависимость сред-

внутренними электронами и обрат-

ней

тормозной

способности

но пропорциональна v2 , т.е. прохо-

иона от энергии:

1

область







1

преобладания ядерных потерь

дит через максимум при скорости

энергии; 2 – область преобла-

иона, близкой к скорости внутрен-

дания

электронных

потерь

них

электронов в атомах vBZ22 3.

энергии,

формулы (1.72)

Для легких ионов этот максимум

(1.74);

3 – формула

Бете

Блоха (1.80); 4 – область тор-

соответствует энергии 104–105 эВ,

можения релятивистских час-

для тяжелых – 106–105 эВ. Ядерная

тиц на фононах







тормозная способность также про-















ходит через максимум, который в соответствии с формулой Линдхарда – Шарффа – Шиотта достигается при энергии иона

E1 ≈10(Z123 + Z223 )Z1Z2 (M1 + M2 )M2

(Е1 – в электрон-вольтах), что для легких ионов соответствует

102...103 эВ, для тяжелых – 104...105 эВ. Нарастание тормозной способности в области малых энергий идет относительно медленно

133

(примерно логарифмически, см. рис. 1.110). В результате при малых энергиях основным является рассеяние на ионах решетки, а при больших – на электронном газе. В монокристаллах при движении ионов параллельно кристаллографическим направлениям из-за эффекта каналирования часть ионов проникает на расстояния, существенно превышающие расстояния для других неканалированных ионов или для аморфных веществ: для каналирования ионов менее вероятны столкновения с ядрами атомов решетки и электронами.

При столкновениях с ионами решетки возможны рассеяния на большие углы и передача энергии большими порциями, а торможение на электронах происходит с малыми отклонениями от прямолинейной траектории и почти непрерывными потерями энергии. В результате быстрые ионы обычно между редкими рассеяниями на ионах решетки имеют почти прямолинейную траекторию и тормозятся на электронах, а выбитые по пути относительно медленные ионы образуют зоны радиационных повреждений. Распределение концентрации смещенных атомов по глубине близко к распределению имплантированных ионов (рис. 1.111).

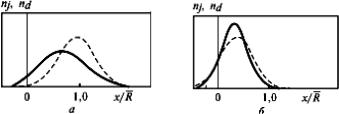

Рис. 1.111. Распределение по глубине внедренных ионов (штриховые линии) и смещенных атомов (сплошные) при M1/M2 = 1/4 (а) и M1/M2 = 4 (б)

Число атомов, смещенных первично смещенным атомом,

Nd = 0,42 Eaa E* ,

где E* – пороговая энергия смещения атома при сильном ударе, E* ≈10 30 эВ; Eaa – энергия первично смещенного атома, расходуемая в упругих взаимодействиях,

Eaa = (Ake )ln[1+ Ea(Ake + B)],

134

A′ = 0,45, B′ = 0,3;εa = Ea E0 , E0 = Z1Z2e2 (M1M 2 +1)aTF ;

здесь Ea – энергия первично смещенного атома; aTF – радиус Томаса – Ферми; Ce – коэффициент пропорциональности между безразмерной электронной тормозной способностью (−∂ε∂ρ)e и без-

размерной скоростью атома (ε)12 (формула (1.77)).

В случае большой дозы облучения (более 1016–1017 см–2) каскады атом-атомных столкновений могут перекрываться, в результате объемная плотность дефектов достигает насыщения, происходит аморфизация.

Релаксация зоны радиационного повреждения

После прекращения поступательного движения ионов по решетке происходит частичная релаксация из неравновесного состояния. Структура решетки частично восстанавливается в ходе рекомбинации дефектов в значительной степени вследствие диффузии, стимулированной энергией колебаний, возбужденных при торможении иона данного или соседних каскадов. Отвод основной доли энергии из области, прилежащей к каскаду, описывается в рамках теории теплопроводности, однако некоторая ее доля переносится и в виде ударной волны. Взаимное влияние температурных полей соседних каскадов при больших мощностях энерговклада может приводить к снижению градиентов температуры и более или менее равномерному оплавлению и кипению тела.

Глубина проникновения ионов

Среднюю длину пробега ионов определяют приближенно (при замене дискретных соударений на непрерывное торможение) по формуле

E1

R(E1) = {1[(−∂Ex)e +(−∂Ex)n ]}dE ,

0

где индексами е, n отмечены тормозные способности ионов на электронах и ядрах решетки. Для вычисления R можно и не проводить интегрирования, а воспользоваться аппроксимациями;

135

так, в случае пренебрежимо малых электронных потерь при

ε = E1 E0 << 0,02

ρ = 2A(ε1)3 B, A = 0,1412, B = 0,4206 ;

при 0,1 < ε < 5

ρ = 3,06ε .

Для диапазона энергий 0,02 < ε <10 с учетом (−∂Ex)e и

(−∂Ex)n

ρ = (2ke )(ε)12 0,9 ke2 (0,45ke + 0,3)12 × ×arctg (ε)12 ke2 (0,45ke + 0,3)12 .

Поскольку траектории отличны от прямолинейных, R (E1 ) не

совпадает в общем случае с расстоянием от поверхности имплан-

тированных быстрых ионов – средним проективным пробегом Rp .

В широком диапазоне значений энергии ε = 2 103 10 расчеты торможения с хаотически расположенными центрами и потенциалом экранирования по Томасу – Ферми приводят к следующим приближенным формулам для Rp , домноженных на плотность:

Rp = c1M2

(Z12 3 + Z22 3 )E1 (Z1Z2 )

2 3

ρ,

при 0,002 < E1′ < 0,1

























Rp = c2M 2 (Z12 3 + Z22 3 )E1

(Z1Z2ρ)

при 0,5 < E1′ <10 ;

коэффициенты с1 и с2 зависят от M 2

M1

(рис. 1.112); E1– в кэВ,

Rp – в мкг/см2.

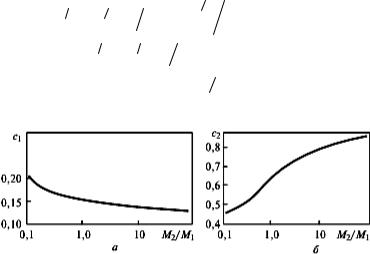

Рис. 1.112. Зависимости c1 (а) и c2 (б) от M2/M1

136

Средний квадратичный разброс пробегов



Rp при пренебреже-

нии электронным торможением можно вычислить по формуле

Rp2 = R2γ(n 1) [n(2n 1)],





где R – траекторный пробег; γ = 4M M

2

(M

1

+ M

2

)2 ; n – показа-

1







тель степенной аппроксимации потенциала.

Зависимость для протонов представлена на рис. 1.113 (для других легких ионов получаются кривые, близкие к ней).

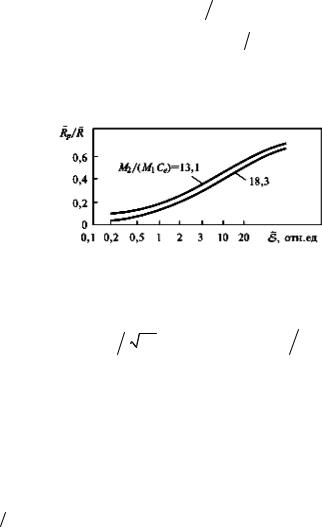

Рис. 1.113. Зависимость Rp/R от энергии для протонов

Распределение примесей по глубине часто близко к гауссову, которое описывается формулой

N (x)= N0 (

2πΔRp ) exp (x Rp )2

(2 Rp2 )

,









где N0 – интегральная доза имплантированных ионов на 1 см2;

Rp – среднее квадратичное отклонение проективных пробегов.

Вслучае распространения пучка ионов по монокристаллу в направлении какой-либо оси вследствие каналирования распределение ионов по глубине имеет два максимума: соответствующий описанному выше случаю (аморфные и поликристаллические мишени) слой у поверхности и глубинный слой каналированных

ионов (рис. 1.114);

глубина

последнего

слоя в области роста

( E x ) пропорциональна скорости иона:













E1

dE







E1









1







R'/ R = −





=

[1/ (k



E1/2 )]

= 2E1/2 / k



.

(E / x)





e



e

0

e









N





0





0





























137















Рис. 1.114. Распределение по глубине ионов, внедренных в ориентированный монокристалл, для хаотической (1) и хорошо каналированной (2) частей пучка, а также с учетом деканалирования (3)

Поскольку ke не увеличивается с

ростом Z1, при одной и той же энергии пробеги тяжелых ионов больше (так как меньше скорость и меньше тормозная способность).

Для расчета проективного пробега и профиля внедрения ионов широко используются хорошо апробированные компьютерные коды, основанные на моделировании методом статистических испытаний (методом Монте-Карло) парных соударений налетающей частицы с атомами среды, рассматриваемой как конденсированный газ: TRIM, SRIM,

SCATTER. При этом учитываются не обсуждавшиеся ранее эффекты немонотонной зависимости сечений торможения от атомного номера соударяющихся частиц (в основном, эти сечения больше для атомов с большими размерами электронных оболочек). В целом пробеги ионов значительно меньше пробегов электронов, т.е. ионный пучок воздействует на узкий приповерхностный слой (0,01–10 мкм), тогда как электронный пучок при той же энергии может проникать и на значительно большую глубину (до сантиметра и более).

1.5.3. Термоядерные и ядерные реакции в твердом теле

При бомбардировке пучками высокоэнергетичных ионов легких элементов в твердом теле могут происходить реакции термоядерного синтеза (рис. 1.115), в большинстве из которых наряду с заряженными частицами образуются и нейтроны. Последние могут приводить и к ядерным реакциям.

При ядерных и термоядерных реакциях образуются гаммакванты, быстрые нейтроны и заряженные частицы – высокоэнергетичные электроны, позитроны и ионы. Наибольшие сечения взаимодействия с веществом имеют именно заряженные частицы, которые и производят наибольшие радиационные повреждения решетки в окрестности точки реакции. Для гамма-квантов вещест-

138

во, как правило, прозрачно, и их воздействием на тело, в котором происходят ядерные реакции, часто пренебрегают. Они, однако, влияют на радиационную обстановку в окрестности реактора.

Рис. 1.115. Сечения некоторых

термоядерных реакций:

1 – D + D = 3He + n + 3,3 МэВ,

D + D = T + p + 4,0 МэВ;

2 – T + D = 4He + n + 17,6 МэВ; 3 3He + D = p + 4He + 18,4 МэВ;

4 3He + D = 5Li + γ;

5 3He + T = 4He + p + n;

6 6Li + D = 7Li + p + 5,0 МэВ.

Выделяющаяся в реакции энергия распределяется обратно пропорционально массе образующихся частиц

Взаимодействие нейтронных потоков с веществом сводится, во-первых, к инициации ядерных реакций (при этом нейтроны поглощаются), вовторых, к упругим и неупругим рассеяниям на ядрах решетки (при этом происходит замедление нейтронов). Закономерности ядерных реакций относятся к ядерной физике и здесь подробно не рассматриваются. Сечения ядерных процессов, как правило, невелики по сравнению с сечениями газокинетических и других, затрагивающих электронные оболочки атомов; об этом свидетельствует, например, значение традиционной для ядерной физики единицы измерения сечений: 1 барн (б) = 10–28 м2.

Сечения взаимодействия нейтронов с ядрами зависят от их энергии и от элементного состава мишени (рис. 1.116).

При неупругом рассеянии нейтронов происходят захват нейтрона и затем распад составного ядра с испусканием нейтрона с меньшей энергией. После эмиссии нейтрона ядро приобретает кинетическую энергию, а также оказывается в возбужденном состоянии, переход из которого в основное состояние сопровождается испусканием гамма-кванта.

При упругом рассеянии также часть энергии нейтрона передается ядру решетки (причем энергетические соотношения такие же, как и при рассеянии иона с массой 1 а.е.м.); основное воздействие на тело также связано с образованием быстрого иона материала решетки и его дальнейшей релаксацией.

При других ядерных реакциях после распада составного ядра получаются продукты реакции, отличающиеся от исходных частиц. Далее приведены некоторые характерные значения параметров реакций. Сечения поглощения тепловых нейтронов: Н – 6,33 б, С – 3,8 10 б, N – 1,88 б.

139

На один поглощенный тепловой нейтрон для Н испускается один фотон с =ω≤ 4,95 МэВ, для Bе – широкий спектр ( =ω< 1 МэВ – 0,65 фотона; 1...

2 МэВ – 0,6; 2...3 – 0,27; 3...5 – 0,23; 5...7 – 0,25; 7...9 – 0,38; 9...10, 16 – 0,021).

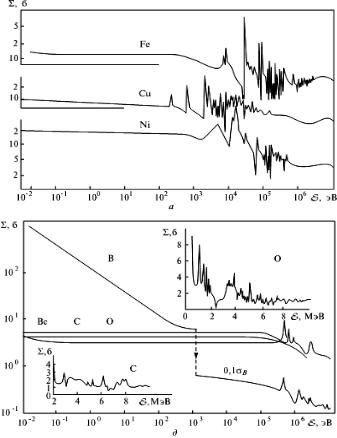

Рис. 1.116. Полные сечения рассеяния и поглощения нейтронов для различных элементов

Сечение реакции на тепловых (300 К) нейтронах 14Н + n = 14С + р + + 0,626 МэВ равно 1,75 б; 17O + n = 14С + α + 1,72 МэВ – 0,5 б; сечение реакции на нейтронах спектра деления 54Bе + n = 54Мn + р – 2,93 МэВ равно 0,011 б (альфа-частица – ядро гелия). Сечение упругого рассеяния тепло-

вых нейтронов на Н – 38 б, С – 4,8 б, N – 10 б. Время замедления нейтро-

нов от 2 МэВ до 0,025 эВ: в Ве – 6,7 10–3 с, в С (графит) – 1,5 10–5 с.

Характерные сечения ядерных реакций показаны на рис. 1.17. 140
