.pdfРедактирование ситуации |
241 |
|
|
Далее выполните одно из указанных действий:
1.ВыберитепунктЗавершитьдлязавершениятекущейоперации и продолжения работы в текущем режиме;
2.Выберите пункт Фиксировать радиус для фиксации предварительно установленного значения радиуса арки. В контекстном меню на против графы Фиксировать радиус появиться галочка.
3.Выберите пункт Задать радиус для того, что бы задать радиус арки. При этом появится диалоговое окно:
Введите необходимый радиус и нажмите ОК. Программа автоматически зафиксирует радиус.
4.Выберите пункт Фиксировать длину для фиксирования предварительно установленной длины арки. В контекстном меню на против графы Фиксировать длину появиться галочка.
5.Выберите пункт Задать длину для того, что бы задать длину арки. При этом появится диалоговое окно:
242 |
Глава 4 |
|
|
Введите необходимую длину и нажмите ОК. Программа автоматически зафиксирует длину.
Для завершения ввода укажите точку конца дуги, для выхода из текущего режима нажмите правую клавишу мыши.
•Выберите пункт Клотоида (прямая) для присоединения к элементу прямой клотоиды. При этом на экране появится клотоида, соединяющая перекрестие курсора с выбранной точкой, нажмите на правую клавишу мыши. Появится контекстное меню:
Далее выполните одно из указанных действий:
1.ВыберитепунктЗавершитьдлязавершениятекущейоперации и продолжения работы в текущем режиме;
2.Выберите пункт Фиксировать радиус для фиксирования предварительно установленного значения радиуса в конечной точке клотоиды. В контекстном меню на против графы
Фиксировать радиус появиться галочка;
3.Выберите пункт Задать радиус для того, что бы задать радиус в конечной точке прямой клотоиды. При этом появится диалоговое окно:
Введите необходимый радиус и нажмите ОК.
4.Выберите пункт Фиксировать длину для фиксирования предварительно установленного значения длины прямой клотоиды.Вконтекстномменю,напротивграфыФиксировать длину появиться галочка.
5.Выберите пункт Задать длину для того, что бы задать длину
Редактирование ситуации |
243 |
|
|
прямой клотоиды. При этом появится диалоговое окно:
6.Введите необходимую длину и нажмите ОК. Программа автоматически зафиксирует длину.
7.Укажите конечную точку клотоиды и нажмите левую кнопку мыши.
8.Для выхода из текущего режима нажмите правую клавишу мыши.
Для присоединения к элементу обратной клотоиды:
1.Выберите пункт Клотоида (обратная). На экране появится диалоговое окно:
2.Введите параметры обратной клотоиды и нажмите ОК;
3.Курсором укажите направление обратной клотоиды;
4.Для выхода из текущего режима нажмите правую клавишу мыши.
Для присоединения к элементу прямой и усеченной клотоиды:
1.Выберите пункт Клотоида усеченная (прямая), на экране появится диалоговое окно:
2.Введите параметры клотоиды прямой (усеченной) и нажмите
ОК;
3.Курсором укажите направление клотоиды;
4.Для выхода из текущего режима нажмите правую клавишу
244 |
Глава 4 |
|
|
мыши.
Для присоединения к элементу обратной и усеченной клотоиды:
1.Выберите пункт Клотоида усеченная (обратная), на экране появится диалоговое окно:
2.Введите параметры клотоиды обратной (усеченной) и нажмите
ОК;
3.Курсором укажите направление клотоиды;
4.Для выхода из текущего режима нажмите правую клавишу мыши.
Симметричная биклотоида
Для сопряжения отрезков симметричной биклотоидой:
1. Выберите элемент меню Ситуация – Сопряжения – Симметричная биклотоида или кнопку на панели Сопряжения;
2.Последовательно укажите входящий и исходящий тангенс. На экране появится диалоговое окно:
3.Выберите одну из предложенных схем построения симметричной биклотоиды:
•Радиус – программа построит симметричную биклотоиду с
Редактирование ситуации |
245 |
|
|
заданным радиусом;
•Биссектриса–программапостроитсимметричнуюбиклотоиду с заданной биссектрисой;
•Тангенс – программа построит симметричную биклотоиду с заданными тангенсами;
•Длина – программа подберет симметричную биклотоиду заданной длиной переходных кривых.
4.Нажмите Применить для просмотра прорисованного варианта.
ДлязавершенияоперациинажмитеОК.Длявыходаизтекущего
режима нажмите Отмена.
Несимметричная биклотоида
Для сопряжения отрезков несимметричной биклотоидой:
1. Выберите элемент меню Ситуация – Сопряжения –
Несимметричная биклотоида или кнопку на панели Сопряжения;
2.Последовательно укажите входящий и исходящий тангенс. На экране появится диалоговое окно:
3.Выберите одну из предложенных схем построения несимметричной биклотоиды:
•L1,L2 – построение по длине первой и второй клотоиды;
•T1,T2 – построение по величине первого и второго тангенса;
•L1,T2 – построение по длине первой клотоиды и величине исходящего тангенса ;
•L2,T1 – построение по длине второй клотоиды и величине входящего тангенса.
246 |
Глава 4 |
|
|
4.НажмитеПрименитьдляпросмотрапрорисованноговарианта. ДлязавершенияоперациинажмитеОК.Длявыходаизтекущего режима нажмите Отмена.
Закругление с переходными кривыми
Для сопряжения отрезков несимметричной биклотоидой с круговой вставкой:
1. Выберите элемент меню Ситуация – Сопряжения –
Закругление с переходными или кнопку на панели Сопряжения;
2.Укажите входящий и исходящий тангенс. На экране появится диалоговое окно:
3.Выберите одну из предложенных схем построения несимметричной биклотоиды с круговой вставкой:
Редактирование ситуации |
247 |
|
|

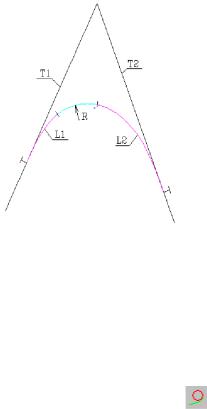

•R,L1,L2 – построение по радиусу круговой вставки и длине первой и второй клотоиды;
•R,T1,T2 – построение по радиусу круговой вставки и величине входящего и исходящего тангенса;
•R,L1,T2 – построение по радиусу круговой вставки, длине первой клотоиды и величине исходящего тангенса;
•R,L2,T1 – построение по радиусу круговой вставки, длине второй клотоиды и величине входящего тангенса.
Для того, чтобы обрезать линии тангенсов, установите флажок
Обрезать тангенсы.
4.НажмитеПрименитьдляпросмотрапрорисованноговарианта. ДлязавершенияоперациинажмитеОК.Длявыходаизтекущего режима нажмите Отмена.
Окружность от клотоиды
Для сопряжения клотоиды с окружностью: |
|
|
Выберите элемент меню |
Ситуация – |
Сопряжения |
– Окружность от клотоиды или кнопку |
на панели |
|
Сопряжения; |
|
|
248 |
Глава 4 |
|
|
Укажите клотоиду. На экране появится окружность. При этом радиус окружности будет такой же, как и радиус клотоиды в точке сопряжения;
Двигаясь мышкой вдоль клотоиды, выберите необходимый вариант сопряжения и нажмите левую кнопку мыши;
Для выхода из текущего режима нажмите правую кнопку мыши.
Сопряжение окружности и прямой клотоидой
Для сопряжения окружности и прямой клотоидой:
1. Выберите элемент меню Ситуация – Сопряжения – Окружность и прямую клотоидой или кнопку на панели Сопряжения;
2.Укажите последовательно окружность и прямую. Программа прорисует несколько вариантов сопряжения, в зависимости от положения графического курсора;
Редактирование ситуации |
249 |
|
|
3.Перемещаясьмышкойпоэкрану,выберитеподходящийвариант сопряжения и нажмите левую кнопку мыши;
4.Для выхода из текущего режима нажмите правую кнопку мыши.
Сопряжение окружности и прямой круговой кривой
Для сопряжения окружности и прямой круговой кривой:
1. Выберите элемент меню Ситуация – Сопряжения – Окружность и прямую круговой или кнопку на панели Сопряжения;
2.Укажите последовательно окружность и прямую. Появится диалоговое окно:
3.Введите необходимый радиус кривой и нажмите ОК.
250 |
Глава 4 |
|
|
4.Перемещаясьмышкойпоэкрану,выберитеподходящийвариант сопряжения и нажмите левую кнопку мыши;
5.Для выхода из текущего режима нажмите правую кнопку мыши.
Примечание: Направление круговой кривой можно изменить нажатием клавиши “пробел”.
Сопряжение двух окружностей прямой
Для сопряжения двух окружностей прямой:
1.Выберите элемент меню Ситуация – Сопряжения – Две окружности прямой или кнопку на панели Сопряжения;
2.Укажите последовательно окружности. Программа прорисует несколько вариантов сопряжения, в зависимости от положения графического курсора;
3.Перемещаясьмышкойпоэкрану,выберитеподходящийвариант и нажмите левую кнопку мыши;
4.Для выхода из текущего режима нажмите правую кнопку мыши.
